OPA2140 11MHz、低噪聲、軌至軌輸出、36V JFET 精密運算放大器

數據:

描述

OPA140,OPA2140和OPA4140運算放大器(op amp)系列是一系列低功耗JFET輸入放大器,具有良好的漂移和低輸入偏置當前。包括V-的軌到軌輸出擺幅和輸入范圍允許設計人員利用JFET放大器的低噪聲特性,同時還可連接現代的單電源,精密模數轉換器(ADC)和數模轉換器(DAC)。

OPA140可實現11 MHz單位增益帶寬和20 V /μs壓擺率,同時僅消耗1.8 mA(典型值)的靜態電流。它采用4.5 V至36 V單電源或±2.25 V至±18 V雙電源供電。

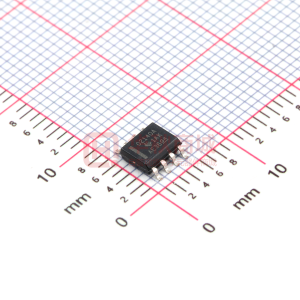

所有型號均在-40°C至125°C范圍內工作,可用于最具挑戰性的環境。 OPA140(單通道)采用5引腳SOT-23,8引腳VSSOP和8引腳SOIC封裝; OPA2140(雙通道)采用8引腳VSSOP和8引腳SOIC封裝; OPA4140(四通道)采用14引腳SOIC和14引腳TSSOP封裝。

特性

  • 極低偏移漂移:1μV/°C最大
  • 極低偏移:120μV
  • < li>低輸入偏置電流:最大10 pA

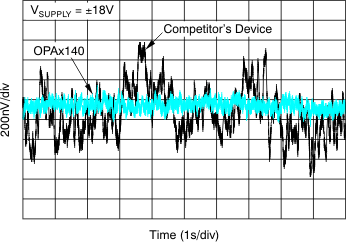

  • 非常低1 /f噪聲:250 nV PP ,0.1 Hz至10 Hz
  • 低噪聲: 5.1 nV /√ Hz
  • 壓擺率:20 V /μs
  • 低電源電流:2 mA最大值< /li>
  • 輸入電壓范圍包括V-電源
  • 單電源供電:4.5 V至36 V
  • 雙電源供電:±2.25 V至±18 V < /li>
  • 無相位反轉
  • 行業標準SOIC封裝
  • VSSOP,TSSOP和SOT-23封裝

參數 與其它產品相比?精密 運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
OPA2140
2 ? ?
4.5 ? ?
36 ? ?
11 ? ?
20 ? ?
In to V-
Out ? ?
0.12 ? ?
0.35 ? ?
1.8 ? ?
5.1 ? ?
140 ? ?
Catalog ? ?
-40 to 125 ? ?
SOIC
VSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC)
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
10 ? ?
30 ? ?
N/A ? ?
FET ? ?

方框圖 (2)

技術文檔

數據手冊(1)
元器件購買 OPA2140 相關庫存
