OPA2354A-Q1 汽車類 250MHz 軌到軌 I/O CMOS 雙通道運算放大器

數據： OPAx354-Q1 250-MHz, Rail-to-Rail I/O, CMOS Operational Amplifiers 數據表

描述

OPAx354-Q1系列高速電壓反饋CMOS運算放大器的設計適用于需要寬帶寬的視頻和其他應用。這些器件的單位增益穩定，可以驅動大輸出電流。差分增益為0.02％，差分相位為0.09°。每通道靜態電流僅為4.9 mA。

OPAx354-Q1系列運算放大器（運算放大器）經過優化，可在低至2.5 V（±1.25 V）的單電源或雙電源上工作，最高可達5.5 V（±2.75 V）。共模輸入范圍超出了電源。輸出擺幅在軌道的100 mV范圍內，支持寬動態范圍。

單電源版本（OPA354A-Q1）采用小型SOT-23-5（DBV）封裝。供應版本（OPA2354A-Q1）采用微型VSSOP-8（DGK）封裝，具有完全獨立的電路，可實現最低串擾和無交互。二極管電源版本（OPA4354-Q1）采用TSSOP-14（PW）封裝。器件規范適用于-40°C至+ 125°C的汽車溫度范圍。

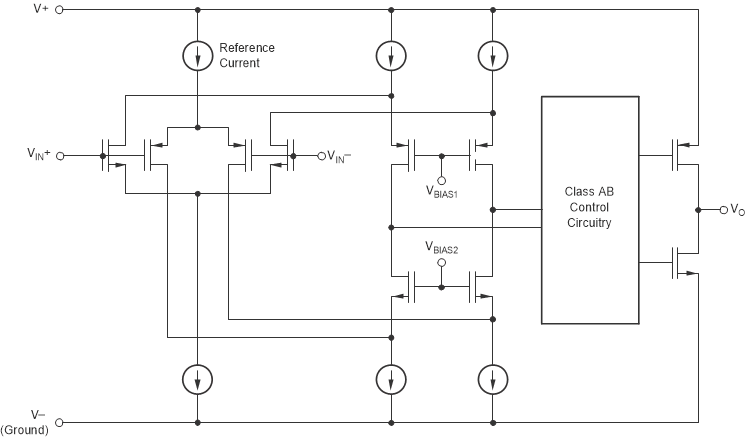

特性

符合汽車應用要求
AEC-Q100符合以下結果：
- 設備溫度等級：-40°C至+ 125°C環境工作溫度范圍
- 器件HBM ESD分類等級2
- 器件CDM ESDC分類等級：
  - C6用于OPA354A-Q1和OPA2354A-Q1
  - C3 for OPA4354-Q1
Unity-Gain帶寬：250 MHz
高轉換率：150 V /μs
低噪聲：6.5 nV /√ Hz
軌到軌I /O
高輸出電流：> 100 mA
出色的視頻性能
- 差分相位誤差：0.09°
- 0.1 dB增益平坦度：40 MHz
低輸入偏置電流：3 pA
靜態電流：4.9 mA
熱關斷
電源范圍：2.5 V至5.5 V

所有tra demarks是其各自所有者的財產。

參數與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

OPA2354A-Q1	OPA354A-Q1	OPA4354-Q1
CMOS Voltage FB ? ?	CMOS Voltage FB ? ?	CMOS Voltage FB ? ?
2 ? ?	1 ? ?	4 ? ?
2.5 ? ?	2.5 ? ?	2.5 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?
250 ? ?	250 ? ?	250 ? ?
1 ? ?	1 ? ?	1 ? ?
150 ? ?	150 ? ?	150 ? ?
6.5 ? ?	6.5 ? ?	6.5 ? ?
6.5 ? ?	6.5 ? ?	6.5 ? ?
4.9 ? ?	4.9 ? ?	4.9 ? ?
8 ? ?	8 ? ?	8 ? ?
In Out ? ?	In Out ? ?	In Out ? ?
?	N/A ? ?	N/A ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	SOT-23 ? ?	TSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?
80 ? ?	80 ? ?	80 ? ?
10000 ? ?	50000 ? ?	50 ? ?
4 ? ?	4 ? ?	4 ? ?
250 ? ?	250 ? ?	250 ? ?
100 ? ?	100 ? ?	100 ? ?
75 ? ?	75 ? ?	75 ? ?
83 ? ?	83 ? ?	83 ? ?
1 ? ?	1 ? ?	1 ? ?
