TPS40055-EP 增強型產品寬輸入同步降壓控制器

數據： Wide Input Synchronous Buck Controller - TPS40055-EP. 數據表

描述

TPS40055是一系列高壓，寬輸入（8 V至40 V）同步降壓轉換器。 TPS40055系列具有多種用戶可編程功能，具有設計靈活性，包括軟啟動，UVLO，工作頻率，電壓前饋，高端電流限制和環路補償。

TPS40055也是可與外部電源同步。 TPS40055采用MOSFET柵極驅動器，用于外部N溝道高側和同步整流器（SR）MOSFET。柵極驅動邏輯采用反交叉?zhèn)鲗?dǎo)電路，可防止同時高端和同步整流器導通。

TPS40055采用電壓前饋控制技術，在寬范圍內提供良好的線路調節（4： 1）輸入電壓范圍和對輸入線瞬變的快速響應，具有接近恒定的增益和輸入變化，這簡化了環路補償。外部可編程電流限制提供逐脈沖電流限制，以及利用內部故障計數器進行更長持續時間過載的打嗝模式操作。

特性

工作輸入電壓8 V至40 V
輸入電壓前饋補償
＆lt; ; 1％內部0.7 V基準電壓
可編程固定頻率高達1 MHz電壓模式控制器
高端和同步N溝道MOSFET的內部柵極驅動輸出

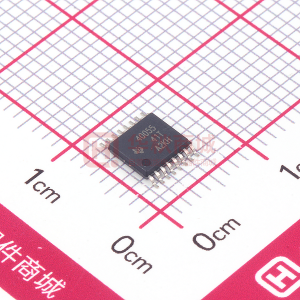

16引腳PowerPAD封裝?（η_JC = 25°C /W）
熱關斷
外部可同步
可編程閉環軟啟動
TPS40055源/匯
支持國防，航空和醫療應用
- 受控基線
- 一個裝配/測試現場
- 一個制造現場
- 軍用（-55°C /125°C））溫度范圍^（1）
- 延長產品生命周期
- 擴展產品更改通知
- 產品可追溯性
- 應用程序
  - 電源模塊
  - 網絡/電信
  - 工業/服務器
^（1）可提供的附加溫度范圍 - conta ct factory

參數 與其它產品相比?非隔離式直流/直流開關穩壓器

?
Type
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Duty Cycle (Max) (%)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Operating Temperature Range (C)
Rating
Package Group
?
