??? 一、 實驗目的

??? 1． 熟悉二蹤示波器（XJ4328）的基本工作原理和使用方法。
??? 2． 學會用示波器測量脈沖波形的幅度、周期、脈沖寬度等參數。

??? 二、實驗器材

??? 1．數字邏輯實驗箱DSB-3 1臺
??? 2．二蹤示波器XJ4328 1臺
??? 3．導線 、探頭 若干

??? 三、實驗內容和步驟

??? 1． 示波器調整

??? （1） 時基線的調節

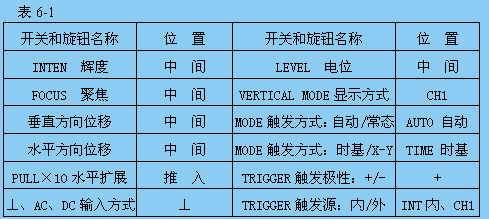

??? 將各控制開關按表6-1的要求置位，接通電源，尋找掃描線。

??? 如果看到光點或掃描線，可調整“INTEN”輝度使光點或掃描線的亮度適當。如果找不到光點或掃描線，調節水平位移或垂直位移，把光點或掃描線移至熒光屏的中心位置。
??? 若光點很大或掃描線很粗，可進一步調節“FOCUS”聚焦旋鈕，使光點變小或掃描線變細，即使清晰度提高。

??? （2） 將掃描速度開關“t/div”依次撥至0.2S/div檔和0.5uS/div檔，觀察熒光屏上光點掃描的情況，兩者的光跡有何分別？

??? 2． 單蹤顯示、觀察示波器校準信號

??? 在上述的基礎上，用探頭“×10”檔，從CH1輸入端加入被測頻率為1KHZ，幅度為0.2V的校準信號。將CH1輸入耦合開關置于“AC”位置，調節“Ｖ/div”為“50mV”、“t/div”為“1mS”，并把“VARIABLE微調”旋鈕轉至“CAL校準”位置。此時屏幕上將顯示幅度為4格、周期為1格的方波。
??? （1） 當觸發極性開關撥至“+”和“—”時，分別觀察所顯示的波形各是從什么邊沿開始掃描的，調節“LEVEL電平”旋鈕，觀察波形有何變化？恢復原位“+”。
??? （2） 把觸發方式開關置于“NORM常態”，調節“LEVEL電平”旋鈕，觀察該旋鈕對顯示波形有何影響？恢復原位“AUTO自動”。
??? （3） 將探頭選擇“×1”檔，觀察此時波形的顯示情況，調節“Ｖ/div”使波形能正常顯示。恢復原位“×10”檔。
??? （4） 將“PULL×１０” 水平擴展開關拉出，觀察此時波形的顯示情況，調節“t /div”使波形能正常顯示。恢復原位按下狀態。
??? （5） 將“t/div”和“V/ div”開關置于校準位置，測量并記錄被測波形的高電平、低電平以及周期和脈寬。

??? 3．單蹤顯示觀測數字邏輯實驗箱中高頻連續脈沖的波形，測量并記錄被測波形的高電平、低電平，周期和脈寬的變化范圍。

??? 四、實驗報告要求

??? 1． 記錄實驗中觀察到的現象、波形并將有關參數標在圖上。
??? 2． 討論“觸發極性開關（+、—）”、“電平”開關對波形顯示的作用。
??? 3．回答思考題
??? 1）“常態”、 “自動”二種觸發方式有什么區別？
??? 2）電壓測量時，為何要將開關“V/ div”的“微調”旋至“校準”，時間測量時，為何要將開關“t/div”的“微調”旋至“校準”？
