EWB中雙蹤示波器的使用

在EWB中雙蹤示波器的使用如下

雙蹤示波器（Oscilloscope）

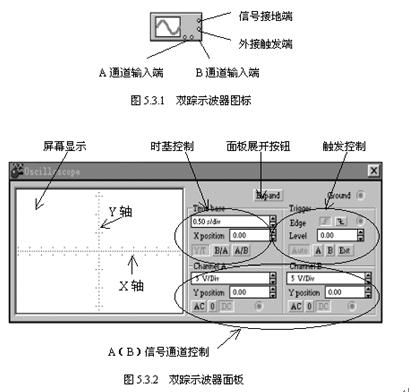

雙蹤示波器圖標如圖5.3.1所示，面板如圖5.3.2所示。EWB的示波器外觀及操作與實際的雙蹤示波器相似，可同時顯示A、B兩信號的幅度和頻率變化，并可以分析周期信號大小、頻率值以及比較兩個信號的波形。

　　① 時基控制（Time base），如圖5.3.3所示。

● X軸刻度（s/div）：控制示波屏上的橫軸，即X軸刻度（時間/每格），調節范圍為（0.10ns/div ~ 1s/div）。
　　● Y軸偏移（X position）：控制信號在Y軸的偏移位置，調節范圍為（-5 ~ 5）。
? 　　　X=0：信號起點為示波器屏幕的最左邊；
? 　　　X>0：信號起點右移；
? 　　　X<0：信號起點左移。
　　● 顯示方式：共有三種，分別為：
　　　Y /T ：幅度 / 時間 ，橫坐標軸為時間軸，縱坐標軸為信號幅度。
　　　B /A ：B電壓 / A電壓、
　　　A /B ：A 電壓 / B電壓。
　?、?A（B）信號通道控制調節，如圖5.3.4所示。A、B通道調節方法一樣。

?● Y軸刻度：設定Y軸每一格的電壓刻度，調節范圍為（0.01mV/Div ~5kV/Div）。
? ● Y軸偏移：控制示波器Y軸方向的原點。Y=0，垂直原點在屏幕的垂直方向的中
點；Y>0時，原點上移；Y<0，原點下移。調節范圍為（-3 ~ 3）。
　　● 輸入顯示方式（AC / 0 / DC）：
? 　　　AC方式：僅顯示信號的交流成分；
? 　　　0方式：無信號輸入；
? 　　　DC方式：顯示交流和直流信號之和。
　?、?觸發控制（Tigger），如圖5.3.5所示。

　● 觸發方式：上升沿觸發和下降沿觸發;
　　● 觸發信號選擇：
? 　　　Auto按鈕：自動觸發；
? 　　　A按鈕： A通道觸發；
? 　　　B按鈕： B通道觸發；
? 　　　Ext按鈕： 外觸發。
　　如果希望盡可能顯示波形或希望顯示的波形平坦，一般選用Auto。

（3）示波器的接地（Ground）。

? 一般情況下，示波器的參考點設定為接地。在使用中，示波器的接地端可不接；但是，測試電路中必須有接地點，否則示波器不能正確顯示。如果要在測量中讓示波器使用其它點（電平）作參考點，則必須將該參考點接到示波器的“接地”端Ground。

（4）面板展開顯示（Expand）。

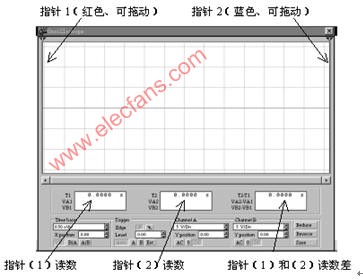

　　 單擊擴展按鈕（Expand按鈕），可將示波器屏幕擴展開來顯示，并可準確讀出波形數值。如圖5.3.6，可以拖動紅色指針1和藍色指針2至合適位置，可直接在面板下方讀出指針1和指針2所對應波形的時間和電壓，以及指針1和指針2之間的時間和電壓差。

圖5.3.6 雙蹤示波器擴展面板

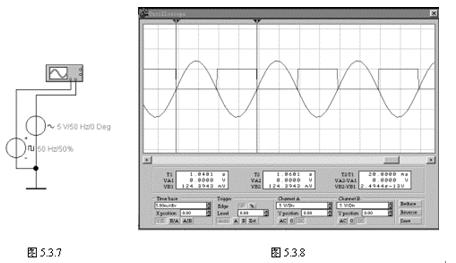

　 　例：如圖5.3.7所示，用示波器測試時鐘信號信號源E1和交流信號源E2。
　　 （1）信號源庫中調出時鐘信號源E1、交流電壓源E2和示波器，并照?qǐng)D5.3.7所示連接好導線。E1參數設置為頻率F = 50Hz、占空比D=50%、交流電壓源E2，E2參數設置為電壓v=5V、頻率F=50Hz、初相位f=0。
　　 （2）為更好地區別兩個信號的顯示波形，把E1信號源與示波器的連接導線設置為紅色（雙擊元器件或連線即可設置其參數），E2與示波器的連接導線設置為藍色。
　 ?。?）單擊示波器圖標，再單擊Expand按鈕，彈出示波器面板，調整時基控制（Time base）的X軸刻度設置為5.00ms/div、信號A和B通道的Y軸設置為5v/div，啟動電路仿真開關，按圖所示調節指針，即可得到圖5.3.8所示波形。
　　 （4）停止仿真，可從示波器面板上讀出測試的波形數據。
　　 指針1所對應的數據值：T1=1.0401S、VA1 =0V、VB1 =124.3943mV；
　　 指針2所對應的數據值：T2=1.0601S、VA2 =0V、VB2 =124.3943 mV；
　　 指針1、2所對應的數據值差：
　　 周期T2 - T1 = 1.0601S，
　　 指針1對應的電壓差：VA2 -VA1 = 0V，
　　 指針2對應的電壓差：VB1 - VB2 = 2.4944e-13V。
　　一般情況下，示波器連續顯示并自動刷新所測量的波形。如果希望仔細觀察和讀取波形數據，可以在電路菜單欄Analysis的分析選項Analysis Options中選擇Pause after each Screen選項（示波器屏幕滿暫停，當顯示波形到屏幕右端時，分析會自動暫停。如要恢復運行，可單擊Pause按鈕或F9鍵）。
