三、日光燈點燃原理簡單說明

燈管：它的內壁均勻地涂上一層熒光粉，兩端各有一燈絲和電極，管內充有少量的惰性氣體（如氬.氖等）及少量的水銀，當燈絲預熱后再在兩極間加上一定電壓，燈管就會點燃。

鎮流器：是一個鐵蕊線圈，用來限制燈管電流及啟動時產生足夠的自感電動勢使燈管點燃。

啟動器：是一個小型輝光放電泡，泡內充惰性氣體氖，裝有兩個電極如圖4-1示，一個是固定電極，一個是倒“U”型可動電極是由兩種膨脹系數相差較大的金屬片粘合一起制成。

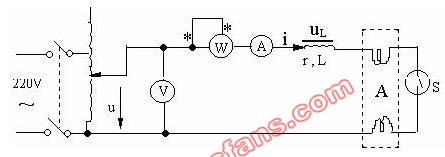

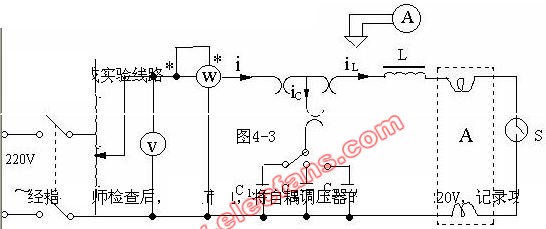

點燃過程：參看圖4-2中，當電源接通時電源電壓（220V），全部加在啟動器，兩極上，兩極間發生輝光放電，電極加熱，可動電極內層金屬片膨脹系數較大，熱后趨于伸直，使觸點閉合。將電路接通，兩個燈絲開始預熱，水銀蒸發變為水蒸汽，為管子導通創造了條件，啟動器觸點閉合的同時，泡內兩極間電壓下降為零，無輝光，泡內冷卻，雙片收縮，觸點斷開。（觸點斷開能產生火花，燒壞觸點），在觸點斷開瞬間，鎮流器兩端產生高的自感電動勢加在燈管兩端，水銀蒸氣電離，管內發生弧光放電，放射出紫外線，紫外線射在熒光粉上就產生了可見光，燈管點燃，點燃后的燈管電壓只有120V左右，另一部分電壓（180V左右），降在鎮流器上，由于燈管電壓只有120V左右，不足以使啟動器再次啟動。

四、實驗內容

1． 用一只220V，15W的白熾燈炮和4μf/450v電容器組成圖4-1所示的實驗

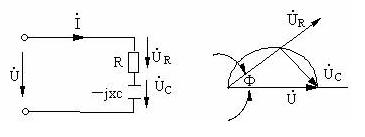

電路，經指導教師檢查后，接通市電，將自耦調壓器輸出調至220V。記錄U、UR、UC值，填入表4-1中，驗證電壓三角形關系。
                          圖4-1   表4-1
