九十年代以來，我國從俄羅斯相繼引進了不同型號的導彈，同時，也引進了配套的導彈測試系統。近年來，隨著導彈測試系統壽命的臨近，在國內現有技術基礎上延長其使用壽命是維修保障部門的重要任務。為此研制導彈測試系統關鍵部件的備件，成為延長系統壽命的一個重要手段。

　　文中依據某型導彈測試設備的要求，設計并研制了基于ISA總線的多通道控制電路：該電路集成了16 路光電隔離輸入通道和8路單刀雙擲（SPDT）繼電器輸出通道，每一路輸入或輸出通道都配有指示燈實時標識目前的狀態。在測試系統中，該控制電路可在 ISA測試總線的控制下將數據信號、指令信號和電源信號分配至不同電路，實現對導彈的自動測試。實際應用結果表明，研制的多通道控制電路達到設計要求，可完全替代俄制電路。

　　1 ISA總線簡介

　　ISA（Industrial Standard Architecture）總線是IBM公司于1984年進一步擴充XT總線標準而形成的。ISA總線標準支持24位的地址線、16位的數據線；支持11 級中斷IRQ3~IRQ7、IRQ9~IRQ12、IRQ14~IRQ15;支持7個DMA傳輸通道DRQ0~DRQ3、DRQ5~DRQ7;支持主從控制、I/O等待和I/O校驗等功能。為了與XT總線保持向下兼容，ISA總線在信號功能的定義和物理接口上均作了特殊的安排，即保持原有的XT總線不變，重新增加一個36線的連接插槽，分成C、D兩面，擴充的功能設計在C、D兩面的信號線上。其引腳定義如下：

　　1）數據總線SD7~SD0 SD7~SD0為8位雙向三態數據總線，在芯片和主接口間傳輸命令、數據和狀態。SD7為最高位。

　　寄存器選擇引腳為SA9~SA4、SW DIP-6（板基址011001）和AEN#.這些引腳決定轉換是否響應I/O周期，當AEN#為邏輯低電平且SA9~SA4與6位撥動開關值完全匹配時，內部產生一片選信號使轉換響應I/O周期。

　　2）地址信號SA3~SA0 I/O讀寫操作時作為轉換電路上FPGA芯片內的寄存器選擇信號。

　　3）讀寫信號IOR#，IOW#寫操作中，轉換在IOW#上升沿鎖存數據。讀操作中，當IOR#有效時，轉換模塊直接驅動8位數據線。

　　4）中斷信號INTR 中斷狀態寄存器某使能中斷為真時，INTR有效。對INTR的有效聲明沒有最小脈寬要求。

　　5）IO通道準備好信號IOCHRDY IO CHRDY變低表明當前I/O周期需要被延長。寫周期中，當數據從ISA總線上被鎖存時IO CHRDY變高。讀周期中，數據有效時IO CHRDY變高。進行寄存器讀寫時IO CHRDY被拉低。IO CHRDY引腳用集電極開路邏輯門驅動，因此，此信號會由一個內部上拉電阻上拉至邏輯高電平。

　　6）復位信號RESET RESET信號有效時觸發轉換模塊使FPGA硬重啟。

　　2 工作原理

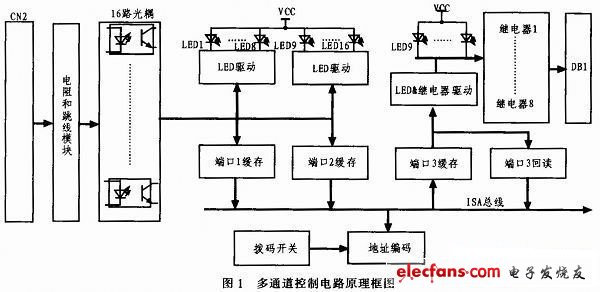

　　如圖1所示，基于ISA總線的多通道控制電路由地址編碼、繼電器通道、光耦隔離電路等部分組成。其工作原理如下：電路工作時，首先將ISA總線的高位地址與板載撥碼開關設定的板基地址進行比較，其低位地址通過地址編碼選通3個讀通道和1個寫通道。讀通道為端口1緩存、端口2緩存、端口3回讀通道，寫通道為端口3緩存通道。當工控機需要讀取反饋信號時，反饋信號從接口CN2輸入16 路光耦，通過電阻和跳線模塊設定其工作模式，數據寫入端口1緩存和端口2緩存供工控機讀?。煌瑫r(shí)每路光耦對應一個LED，實時顯示目前工作狀態。當工控機需要將信號發出時，工控機將數據寫入端口3緩存，經過繼電器驅動器驅動后，控制8路繼電器，由DB1輸出；同時，每路繼電器對應一個LED，實時顯示目前狀態。寫入端口3的數據還可以通過回讀地址將其讀回，回讀地址與寫地址相同。

　　3 電路設計

　　按照工作原理可將多通道控制電路分為地址編碼電路、繼電器控制輸出通道電路和光耦隔離輸入通道電路3部分。
