計算機主板上所用到的電壓標準

我們看一下主板上都需要哪些電壓標準，這些電壓標準都用于何種設備、如何得來的。
VCCcore(1.3-2.0V):CPU核心工作電壓，由主機電源+5V通過RC5057進行PWM變換而來。
VTT(1.5V)：CPU總線上拉電壓。由專門的電壓調整器提供。
VCC2.5V：主要是CLOCK　CHIP要用到，由專門的電壓調整器提供。
VCC1.8V：GMCH和ICH的核心工作電壓，由專門的電壓調整器提供。
5VSB：串并口、PS/2、USB等接口為實現WAKE　UP功能所需的電壓標準，直接取自主機電源。
3VSB:這個電壓標準用處很廣泛，由5VSB?經過電壓調整器調整而來。用途是：
為STR狀態下的RAM提供電壓；
為STR狀態下的GMCH、ICH內部的某些模塊提供工作電壓（比如RTC）；
為LAN、MODEM實現WAKE　UP功能提供電壓。
VCC3.3V：應用最為廣泛，它為主板上大多數元器件提供I/O電壓。對于這一電壓標準，有些主板廠家直接引用主機電源的VCC3.3V，但有些主板廠家是在主板上另加電壓調整器從VCC5.0V轉換而來的。
VCC5.0V：主板上最基本的電壓標準，主板工作的大部分功率都來源于這一電壓標準。通常直接取自主機電源。
+12V：直接取自主機電源，用來驅動CPU供電電路中的兩個場效應管作開關動作；還有就是作為CPUFAN、AC97、串并口緩沖器的電源。
-12V：目前只有AC97要用到。
-5V：目前只有極少數ISA到這一電壓標準。

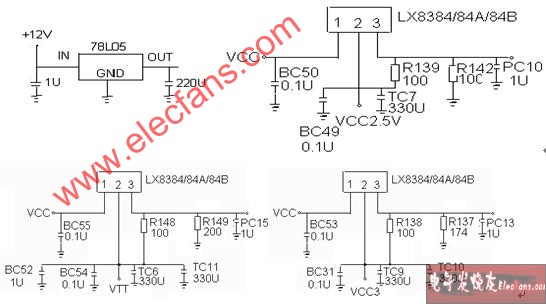

對于一些特殊的電壓需求，需要在主板上加入電壓調整其對主機電源進行調整。通常主板上有下列電壓調整器：

上面的部分就是主板上通常要用到的電壓調整器，它們的輸出被連接到相關的設備上。

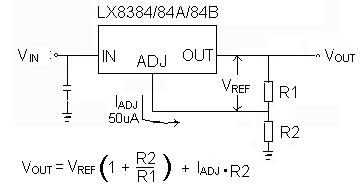

下面看一下電壓調整器的工作原理。以FINTY的產品為例，目前主要使用的系列產品有LX8384-XX。對于LX834-XX系列產品大致有兩種規格：一種是輸出電壓不可調，如LX8384-15或LX8384-33，輸出電壓值能穩定在1.5V或3.3V；另一種是輸出電壓可調，如LX8384-00則是輸出電壓可調的系列產品。主板上通常使用的也是這種產品。如下圖。

這是一個最基本的電壓調整器。它有三個引腳：輸入Vin、輸出Vout和ADJ(adjust)。其中ADJ的作用是調整輸出Vout。在這里有幾個參數要求：
Vref是一個已經固定的常量1.25V；波動范圍是1.238－1.262V。
對于輸入Vin要求≤10V，輸入和輸出的壓差Vin-Vout≥1.5V。
對于輸出電流Iout要求10mA≤Iout≤5A。
由于Iadj電流極小而通常忽略不計。
