雙蹤示波器是一種應用十分廣泛的電子測量?jī)x器，它能更加準確的展現出人們?nèi)庋劭床坏降碾姮F(xiàn)象的變化。技術瞬息萬變，雙蹤示波器的最新應用也層出不窮。下面我們來看看關于雙蹤示波器的工作原理、結構、優點以及使用方法及步驟。

　　1、雙蹤示波器定義

　　雙蹤示波器即將電壓信號轉化為可見的光信號投影在顯示屏上的裝置。雙蹤示波器具有兩路輸入端，可同時接入兩路電壓信號進行顯示。在示波器內部，將輸入信號放大后，使用電子開關將兩路輸入信號輪換切換到示波管的偏轉板上，使兩路信號同時顯示在示波管的屏面上，便于進行兩路信號的觀測比較。

　　2、雙蹤示波器的基本結構

　　雙蹤示波器主要是由示波管，放大器，掃描和觸發系統，電源四個部分組成。其中顯示系統中的示波器的顯示器件是陰極射線管，縮寫為CRT。陰極射線管的基礎是一個能產生電子的系統，稱為電子槍。電子槍向屏幕發射電子。電子槍發射的電子經聚焦形成電子束，并打在屏幕中心的一點上。屏幕的內表面涂有熒光物質，這樣電子束打中的點就發出光。

　　3、雙蹤示波器工作原理

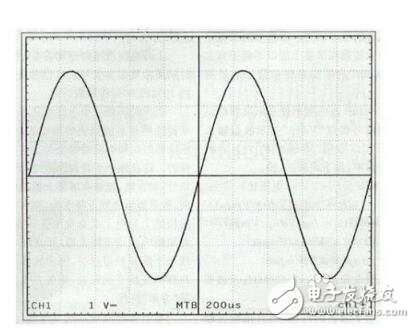

　　電子槍被燈絲加熱后發射電子。聚焦極將電子槍發射的電子聚焦為極細的電子束，可使波形顯示清晰。加速極上加有較高的正電壓，吸引電子脫離電子槍高速運動;顯示屏上加有極高的正電壓，吸引電子撞擊在顯示屏面上，使顯示屏面涂的熒光材料發光。垂直偏轉板和水平偏轉板上加有偏轉電壓，偏轉電壓的極性和幅值控制電子束撞擊顯示屏面的位置。當偏轉電壓跟隨輸入信號變化時，就可以使電子束在屏面上“畫”出信號波形。

　　雙蹤示波器具有兩路輸入端，可同時接入兩路電壓信號進行顯示。在示波器內部，將輸入信號放大后，使用電子開關將兩路輸入信號輪換切換到示波管的偏轉板上，使兩路信號同時顯示在示波管的屏面上，便于進行兩路信號的觀測比較。

　　4、雙蹤示波器優點

　　雙蹤示波器操作簡單：全部操作都在面板上可以找到，波形反應及時，數字示波器往往要較長處理時間。

　　雙蹤示波器垂直分辨率高：連續而且無限級，數字示波器分辨率一般只有8位至10位。

　　雙蹤示波器數據更新快：每秒捕捉幾十萬個波形，數字示波器每秒捕捉幾十個波形。

　　雙蹤示波器實時帶寬和實時顯示：連續波形與單次波形的帶寬相同，數字示波器的帶寬與取樣率密切相關，取樣率不高時需借助內插計算，容易出現混淆波形。

　　5、雙蹤示波器的日常維護

　　1）.雙蹤示波器存放條件

　　儀器在日常使用時，應保持干燥和清潔，不使用時，應罩上塑料外罩，以避免金屬雜物和塵埃的進入，存放處應干燥和通風，在氣候潮濕時，應放進干燥劑，以免機內元件受潮，造成不應有的故障。

　　2）.雙蹤示波器使用注意事項

　　本儀器使用的電源為單相三線制，故儀器通電前應檢查供電電源是否符合此要求。

　　儀器在使用時，應注意輝度適中，熒光屏上的光跡不宜長期停留于一點，以免示波管受損。

　　3）.雙蹤示波器元器件的更換

　　當發現儀器需更換元器件時，應首先切斷電源，拔去電源插頭

　　6、雙蹤示波器的使用方法及步驟

　　1）以SR-8型雙蹤示波器為例，如下圖所示，面板設置部分我就不重復介紹了，直接演示使用方法。

　　2）示波器初次使用前或久藏復用時，有必要進行一次能否工作的簡單檢查和進行掃描電路穩定度、垂直放大電路直流平衡的調整。示波器在進行電壓和時間的定量測試時，還必須進行垂直放大電路增益和水平掃描速度的校準。

　　3）選擇Y軸耦合方式：根據被測信號頻率的高低，將Y軸輸入耦合方式選擇“AC-地-DC”開關置于AC或DC

　　4）選擇Y軸靈敏度：根據被測信號的大約峰-峰值（如果采用衰減探頭，應除以衰減倍數；在耦合方式取DC檔時，還要考慮疊加的直流電壓值），將Y軸靈敏度選擇V/div開關（或Y軸衰減開關）置于適當檔級。實際使用中如不需讀測電壓值，則可適當調節Y軸靈敏度微調（或Y軸增益）旋鈕，使屏幕上顯現所需要高度的波形。

　　5）選擇觸發（或同步）信號來源與極性：通常將觸發（或同步）信號極性開關置于“+”或“-”檔。

　　6）選擇掃描速度：根據被測信號周期（或頻率）的大約值，將X軸掃描速度t/div（或掃描范圍）開關置于適當檔級。實際使用中如不需讀測時間值，則可適當調節掃速t/div微調（或掃描微調）旋鈕，使屏幕上顯示測試所需周期數的波形。如果需要觀察的是信號的邊沿部分，則掃速t/div開關應置于最快掃速檔。

　　7）輸入被測信號：　被測信號由探頭衰減后（或由同軸電纜不衰減直接輸入，但此時的輸入阻抗降低、輸入電容增大），通過Y軸輸入端輸入示波器。

　　8）示波器的使用就以上步驟了，是不是覺得很簡單呢！
