理解穩態直流信號加到電壓表上的情況在概念上沒有什么困難。然而，如果該信號具有時變的分量，例如在直流信號上疊加了交流信號，儀表就將跟隨該變化的信號，并表示出該輸入信號的瞬時幅度。當交流分量的頻率增加時，直流儀表的響應就會變得不夠快，直到在某一頻率時，儀表只能顯示出輸入電壓的平均值。電壓表對交流信號的響應降低 到70%時的頻率常常稱為“3dB點”(f3dB)。數字多用表的帶寬粗略地為其顯示讀數的變換速率(每秒鐘的讀數次數)的一半。除了將數字量重新變換為模擬信號的情況，儀表模擬輸出的帶寬一般要寬得多。

　　帶寬說明了儀器在某一頻率范圍內響應時變信號的能力。儀器響應速度的另一種度量方法是其響應階躍函數信號的能力。這種響應的典型度量是儀器的上升時間。帶寬或上升時間可以用來說明儀器對時變信號的響應情況。

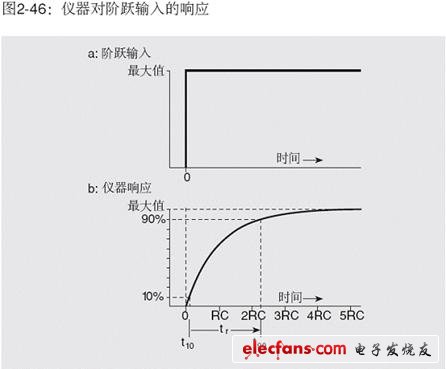

　　模擬儀器(或模擬輸出)的上升時間一般定義為輸入信號從零立即上升到某一固定值時，輸出信號從最終值的10%上升到90%所需要的時間。此關系示于圖2-46。圖2-46a示出假定上升時間為零的階躍函數，而圖2-46b示出儀器的響應及相應的上升時間。單極點系統(1階系統)的上升時間、頻率響應和RC常數是有關聯的。3dB點由下式給出：

?

　　上升時間( )與RC時間常數的關系如下：

?

?

　　例如，源電阻為1TΩ、電容為100pF的電路的上升時間大約為：

?

　　使用上述RC和f3dB的關系，可以看到：

?

　　因此， 1TΩ的源電阻和100pF的電容將帶寬限制在：

?

　　當上升時間和測量周期的數量級相同時，就會影響測量的準確度。如果獲取讀數前允許的時間等于上升時間，將會產生大約10%的誤差，因?yàn)樾盘栔荒苌仙狡渥罱K值的90%。為了降低誤差，必須等待更長的時間。為使誤差降低到1%，必須等待大約兩倍的上升時間。而為了使誤差降低到0.1%，則必須等待大約三倍的上升時間(或者接近7倍時間常數的時間)。

　　在要求的誤差優于0.1%(有的時候是1%)的情況下，二極點效應開始起作用。例如，由于絕緣體的介電吸收和其它的二階效應，為了達到最終值的0.01%，一般需要4倍以上上升時間的時間長度。

　　總的來說，由于頻率響應和上升時間直接有關，模擬儀器(或者大多數數字儀器的模擬輸出)對于變化的輸入信號的響應是其帶寬的函數。為了確保準確的測量結果，在加入輸入信號之后，必須允許足夠的建立時間，以便使源、儀器的連接以及儀器本身建立到其穩定的狀態。 function ImgZoom(Id)//重新設置圖片大小 防止撐破表格 { var w = $(Id).width; var m = 650; if(w

　　輸入電容對上升時間和噪聲的影響

　　電壓測量

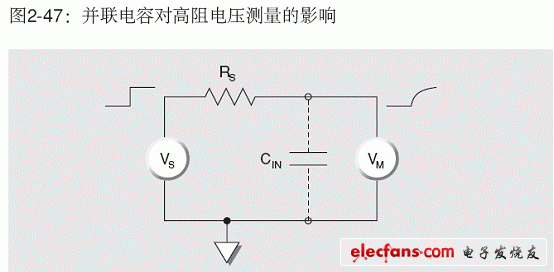

　　在對高阻抗源進行電壓測量時(圖2-47)，電壓表(VM)兩端的電容(CIN)必須通過RS充電。輸出電壓對時間的函數關系為：

　　VM = VS (1-e-t/RSCIN)

　　其中：VM = 在t秒時電壓表的讀數

　　VS = 階躍函數電壓源

　　t = 階躍發生后的時間秒數

　　RS = 以歐姆為單位的等效串聯電阻

　　CIN = 以法拉為單位的等效并聯電容(儀器的電容加電纜的電容)

?

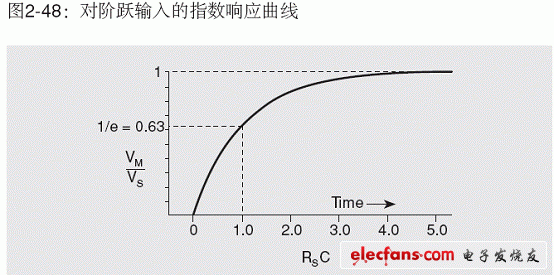

　　這樣就得到了圖2-48所示的熟悉的指數曲線。要獲得準確的讀數就必須等待4到5倍時間常數的時間。在大數值電阻和電容的情況下，上升時間可能達到數分鐘。加大并聯電容雖然增加了上升時間，但是由于降低了電壓表的有效帶寬，所以就濾掉了由源和互連電纜產生的噪聲。

?
