異步復位相比同步復位：

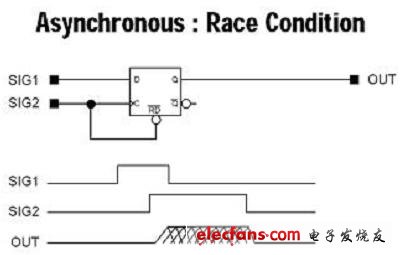

　　1. 通常情況下(已知復位信號與時鐘的關系)，最大的缺點在于異步復位導致設計變成了異步時序電路，如果復位信號出現毛刺，將會導致觸發器的誤動作，影響設計的穩定性。

　　2. 同時，如果復位信號與時鐘關系不確定，將會導致亞穩態情況的出現。下面先給出一個例子，然后就亞穩態進行重點討論。

?

　　亞穩態的定義(說明)：

　　在 Howard Johnson 的《High Speed Digital Design: A Handbook of Black Magic》一書中，專門就邏輯電路的亞穩態作了專門的分析。由于 timing margine 不夠，電路的輸入沒有能夠上到所需要的邏輯電平高度，導致邏輯器內部不得不花費額外的時間使得輸出達到所需的穩定邏輯狀態，這個額外的時間，我們也叫作決斷時間(resolution time)。在 Johnson舉的例子里，邏輯器件的邏輯電平是用電容來維持的，如果時序不夠，就好像給電容充電不足。

　　Howard Johnson 在書中(P123 頁-3.11.2)用一個 flip-flop 的例子來說明亞穩態(metastable behavior)。

?

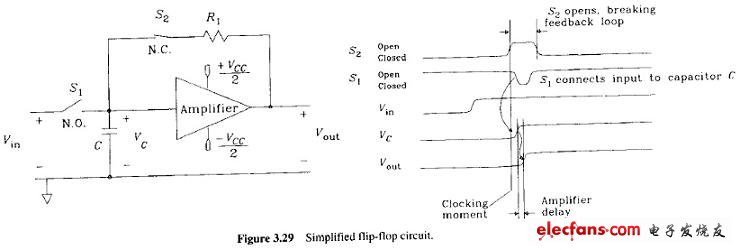

　　書中用一個 amplifier，兩個 switch，一個電容來模擬 flip-flop 的工作狀態。電容用來保存電路的邏輯電平，兩個 switch 狀態的改變可以模擬數據的輸入和 flip-flop 的工作狀態。在flip-flop開始翻轉之前，輸入數據的邏輯電平存儲在電容里，然后flip-flop通過一個switch S1斷開與輸入端的連接，同時通過 amplifier(帶有一個正反饋環)開始進行內部的翻轉機制。

　　從輸入端 switch S1斷開，和正反饋環上的 switch S2閉合開始，amplifier 就處于一個冪指數形式的中間態，或者說是不穩定態(形象地說就是“工作中”)，可以用如下式子表達：

　　V(out)=V(in)exp[kt]。

　　其中 V(in)表示輸入邏輯的電平，V(out)表示輸出的邏輯電平。k 是一個時間常數，它和 amplifier 的帶寬以及正反饋環路有關。

　　我們看到，如果 flip-flop 在用電容對輸入電壓采樣的時間過短，也就是所謂的時序不夠，就會導致 V(in)的值很小，對于 flip-flop 就需要花很長的時間使得輸出邏輯 V(out)達到標準電平，也就是說電路處于中間態的時間變長，使得電路“反應”變遲鈍。這就是我們所說的“亞穩態”。

　　從 Johnoson 的一系列試驗可以看出，隨著 timing margine 不足程度的加深，邏輯電路“反應”會越來越慢，當超過一定的極限時候，邏輯電路就沒有輸出。

　　可以說，電路亞穩態的存在，會給時序設計帶來很多連鎖反應。因此 ，對于高速邏輯電路的設計，充分的 timing margine 是必需的。

　　亞穩態在設計中的問題分析

　　1. 亞穩態與設計可靠性

　　設計數字電路時大家都知道同步是非常重要的，特別當要輸入一個信號到一個同步電路中，但是該信號由另一個時鐘驅動時，這是要在接口處采取一些措施，使輸入的異步信號同步化，否則電路將無法正常工作，因為輸入端很可能出現亞穩態(Metastability)，導致采樣錯誤。這里我們對亞穩態的起因、危害、對可靠性的影響和消除仿真做一些介紹。

　　2. 亞穩態發生的原因

　　在同步系統中，如果觸發器的 setup time / hold time 不滿足，就可能產生亞穩態，此時觸發器輸出端 Q 在有效時鐘沿之后比較長的一段時間處于不確定的狀態，在這段時間里 Q 端會出現毛刺、振蕩、或固定在某一電壓值，而不一定等于數據輸入端 D 的值。這段之間稱為決斷時間(resolution time)。經過 resolution time 之后 Q端將穩定到 0 或1上，但是究竟是0 還是 1，這是隨機的，與輸入沒有必然的關系。亞穩態實質是介于”0””1”電平之間的一個狀態。亞穩態是 FF的一個固有特性。正常采樣也會有一個亞穩態時間。當建立保持時間滿足時，FF 在經歷采樣、亞穩態后，進入一個正確的狀態。如果建立保持時間不滿足，那么FF會有一個相當長的亞穩態時間，最后隨機進入一個固定態。

　　3. 亞穩態的危害

　　由于輸出在穩定下來之前可能是毛刺、振蕩、固定的某一電壓值，因此亞穩態除了導致邏輯誤判之外，輸出 0～1 之間的中間電壓值還會使下一級產生亞穩態，即導致 meta. stability的傳播。邏輯誤判(由于組合邏輯的 race，導致總線狀態的不穩定)有可能通過電路的特殊設計減輕危害(如異步 FIFO中 Gray碼計數器的作用，一次只變化一位)，而亞穩態的傳播則擴大了故障面，難以處理。
