I2C總線工作原理

　　SDA（串行數據線）和SCL（串行時鐘線）都是雙向I/O線，接口電路為開漏輸出．需通過上拉電阻接電源VCC．當總線空閑時．兩根線都是高電平，連接總線的外同器件都是CMOS器件，輸出級也是開漏電路．在總線上消耗的電流很小，因此，總線上擴展的器件數量主要由電容負載來決定，因為每個器件的總線接口都有一定的等效電容．而線路中電容會影響總線傳輸速度．當電容過大時，有可能造成傳輸錯誤．所以，其負載能力為400pF，因此可以估算出總線允許長度和所接器件數量。

　　主器件用于啟動總線傳送數據，并產生時鐘以開放傳送的器件，此時任何被尋址的器件均被認為是從器件．在總線上主和從、發和收的關系不是恒定的，而取決于此時數據傳送方向。如果主機要發送數據給從器件，則主機首先尋址從器件，然后主動發送數據至從器件，最后由主機終止數據傳送；如果主機要接收從器件的數據，首先由主器件尋址從器件．然后主機接收從器件發送的數據，最后由主機終止接收過程。在這種情況下．主機負責產生定時時鐘和終止數據傳送。

　　I2C總線特點可以概括如下：

　　（1）在硬件上，12C總線只需要一根數據線和一根時鐘線兩根線，總線接口已經集成在芯片內部，不需要特殊的接口電路，而且片上接口電路的濾波器可以濾去總線數據上的毛刺．因此I2C總線簡化了硬件電路PCB布線，降低了系統成本，提高了系統可靠性。因為12C芯片除了這兩根線和少量中斷線，與系統再沒有連接的線，用戶常用IC可以很容易形成標準化和模塊化，便于重復利用。

　　（2）I2C總線是一個真正的多主機總線，如果兩個或多個主機同時初始化數據傳輸，可以通過沖突檢測和仲裁防止數據破壞，每個連接到總線上的器件都有唯一的地址，任何器件既可以作為主機也可以作為從機，但同一時刻只允許有一個主機。數據傳輸和地址設定由軟件設定，非常靈活。總線上的器件增加和刪除不影響其他器件正常工作。

　　（3）I2C總線可以通過外部連線進行在線檢測，便于系統故障診斷和調試，故障可以立即被尋址，軟件也利于標準化和模塊化，縮短開發時問。

　　（4）連接到相同總線上的IC數量只受總線最大電容的限制，串行的8位雙向數據傳輸位速率在標準模式下可達100Kbit/s，快速模式下可達400Kbit/s，高速模式下可達3．4Mbit/s。

　　（5）總線具有極低的電流消耗．抗高噪聲干擾，增加總線驅動器可以使總線電容擴大10倍，傳輸距離達到15m；兼容不同電壓等級的器件，工作溫度范圍寬。

　　i2c一般拿來實現什么功能

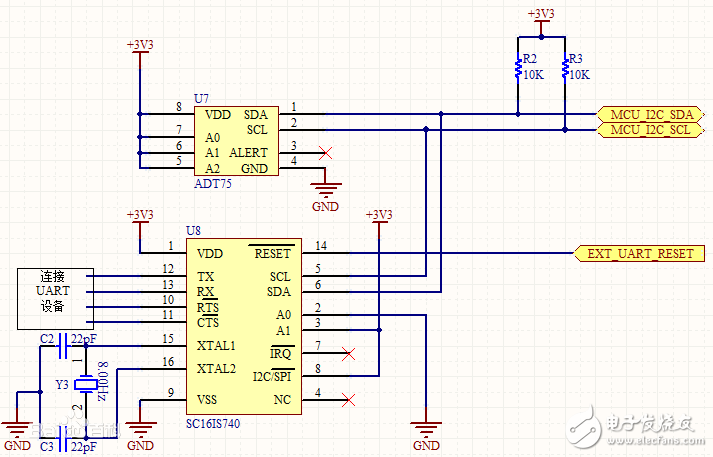

　　在介紹I2C總線結構之前。要搞清楚兩個概念：I2C總線控制器和I2C設備。I2C總線控制器為微控制器或微處理器提供控制I2C總線的接口，它控制所有I2C總線的特殊序列、協議、仲裁、時序，這里指MPC8250提供的I2C總線控制接口。I2C設備是指通過I2C總線與微控制器或微處理器相連的設備，如EEPROM、LCD驅動器等，這里指EEPROM。

　　在一個串行數據通道中.I2C總線控制器可以配置成主模式或從模式。開發過程中，MPC8250的I2C總線控制器工作在主模式，作為主設備；與總線相連的I2C設備為AT24C01A型EEPROM，作為從設備。主設備和從設備都可以工作于接收和發送狀態。總線必須由主設備控制，主設備產生串行時鐘控制總線的傳輸方向，并產生起始和停止條件。
