在數字圖像處理、航空航天等高速信號處理應用場合，需要有高速大容量存儲空間的強力支持，來滿足系統對海量數據吞吐的要求。通過使用大容量同步動態RAM(SDRAM)來擴展嵌入式DSP系統存儲空間的方法，選用ISSI公司的IS42S16400高速SDRAM芯片，詳細論述在基于TMS320C6201(簡稱C6201)的數字信號處理系統中此設計方法的具體實現。

1 IS42S16400芯片簡介

IS42S16400是ISSl公司推出的一種單片存儲容量高達64 Mb(即8 MB)的16位字寬高速SDRAM芯片。SDRAM的主要特點是：①同步訪問，讀寫操作需要時鐘；②動態存儲，芯片需要定時刷新。IS42S16400采用CMOS工藝，它的同步接口和完全流水線的內部結構使其擁有極大的數據傳輸速率，可以工作在高達133 MHz的時鐘頻率下，刷新頻率每64 ms為4096次。該SDRAM芯片內部有4個存儲體，通過行、列地址分時復用系統地址總線，對不同存儲體內不同頁面的具體存儲單元進行讀寫訪問尋址。在進行讀操作之前，必須預先激活SDRAM內對應的存儲體，并選擇存儲器的某一行，然后送人列地址讀取需要的數據。從輸出列地址到SDRAM返回相應數據之間存在一個存取延遲。如果訪問新的頁面，則先需要關閉所有的存儲體，否則已打開的頁面將一直有效。在寫操作之前，由于已經預先激活了有關的行地址，因此可以在輸出列地址的同時輸出數據，沒有延遲。IS42S16400提供自刷新模式的設置，可以使芯片運行在低功耗的狀態下，從而大大減少嵌入式系統的功率消耗。

2 C6201與SDRAM的外部存儲器接口

DSP芯片訪問片外存儲器時必須通過外部存儲器接口EMlF(External Memory Interface)。C6000系列DSPs的EMIF具有很強的接口能力，不僅具有很高的數據吞吐率(最高達1200 MB／s)，而且可以與目前幾乎所有類型的存儲器直接接口。在C6201系統中，提供了4個彼此獨立的外存接口(CEX)。除CEl空間只支持異步接口外，所有的外部CEx空間都支持對SDRAM的直接接口。表1總結了C620XDSPs的EMIF所兼容的SDRAM配置。表2給出了C6000系列DSPs的EMIF所支持的SDRAM控制命令。

2．1 SDRAM的刷新

為了提高存儲容量，SDRAM采用硅片電容來存儲信息。隨著時間的推移，必須給電容重新充電才能保持電容里的數據信息，這就是所謂的“刷新”。它的存在也使得SDRAM的應用變得略顯復雜，帶來了一定的應用難度。? ?

C6000系列DSPs有專門的SDRAM控制寄存器(SDTCL)和SDRAM時序控制寄存器(SDTIM)，用來進行SDRAM的各種時序控制，大大減輕了設計人員的開發難度。SDCTL寄存器中的RFEN位控制是否由EMIF完成對SDRAM的刷新。如果RFEN=1，EMIF會控制向所有的SDRAM空間發出刷新命令(REFR)；而SDTIM寄存器中的PERIOD位段則控制具體的刷新周期。? ?

在REFR命令之前，會自動插入一個DCAB命令，以保證刷新過程中所有的SDRAM都處于未激活狀態。DCAB命令之后，EMIF開始按照SDTIM寄存器中PERD字段設置的值進行定時刷新。刷新前后，頁面信息會變?yōu)闊o(wú)效。? ?

對于C620X，EMIF SDRAM控制模塊內部有一個2位的計數器，用來監測提交的刷新申請的次數。每提交一個申請，計數器加1；每次刷新周期之后，計數器減1。復位時，計數器自動置為11b，以保證在存取訪問之前先進行若干次刷新。計數器的值為llb，代表緊急刷新?tīng)顟B(tài)，此時頁面信息寄存器變無效，迫使控制器關閉當前的SDRAM頁面。然后，EMIF SDRAM控制器在DCAB命令后執行3次REFR命令，使計數器的值減為0，再繼續完成余下的存取操作。??2.2 SDRAM的初始化? ?

當某個CE空間配置為SDRAM空間后，必須首先進行初始化。用戶不需要控制初始化的每一個步驟，只需要向EMIF SDCTL寄存器的INIT位寫1，申請對SDRAM作初始化。然后，EMIF就會自動完成所需要的各步操作。初始化操作不能在進行SDRAM存取過程中進行。整個初始化過程包括下面幾個步驟：? ?

①對所有的SDRAM空間發出DCAB命令；? ?
②執行3個REFR命令；? ?
③對所有的SDRAM空間發出MRS命令。

2.3頁面邊界控制? ?

SDRAM屬于分頁存儲器，EMIF的SDRAM控制器會監測訪問SDRAM時行地址的情況，避免訪問時發生行越界。為了完成這一任務，EMIF在內部有四個頁面寄存器，自動保存當前打開的行地址，然后與后續存取訪問的地址進行比較。需要說明的是，當前存取操作結束并不會引起SDRAM中已經激活的行被立即關閉，EMIF的控制原則是維持當前的打開狀態，除非必須關閉。這樣做的好處是可以減少關閉／重新打開之間的命令切換時間，使接口在存儲器訪問的控制過程中充分利用地址信息。? ?

對于C620X，每個CE空間包含1個頁面寄存器(只對配置為SDRAM空間有效)，因此C620X每個CE空間1次只能激活1頁。進行比較的地址位數取決于SDCTL寄存器中SDWID位的值。如果SDWID=O，該CE空間構成頁面的大小為512，比較的邏輯地址是位23～11；如果SDWID=1，該CE空間SDRAM構成頁面的大小為256，比較的邏輯地址是位23～10。一旦發現存取訪問發生了頁面越界，EMIF會自動執行DCAB操作，然后再開始新的行訪問。

2．4 訪問地址的移位? ?

由于SDRAM行邏輯地址與列邏輯地址復用相同的EMIF 引腳，所以EMIF接口需要對行地址與列地址進行相應的移位處理。地址的移位處理由SDCRL寄存器中的SDWlD位控制。? ?

另外，對于SDRAM，因?yàn)檩斎氲刂芬彩强刂菩盘?hào)，因此需要說明以下幾點：? ?

①RAS有效期間的高位地址信號會被EMIF內部SDRAM控制器鎖存，以保證執行READ和WRT命令時選通正確的bank；
②READ／WRT操作期間，EMIF會保持pre-charge信號為低(C620X是SDAl0)，以防止READ／WRT命令執行后發生auto pre—charge操作。

2.5 接口時序的設計? ?

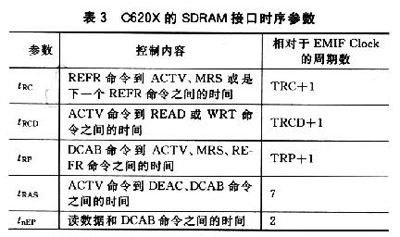

對于C620X，EMIF與SDRAM的接口時序由SDCTL寄存器控制。EMIF提供了5個時序參數，其中3個在SDCTL寄存器中設置，另外2個為固定值，如表3所列。在分析接口時序的配合情況時，需要計算“富裕時間”tmargin的大小，這是在考慮了SDRAM芯片的器件手冊提供的最壞情況之后，得到的時序上的一個裕量。至于tmargin值的大小，是系統設計層需要考慮的問題，具體要求隨不同的系統而異，而且與印制板的實際布線情況以及負載的情況密切相關。

3??系統設計中IS42S16400芯片的應用

3.1 C6201與IS42S16400的接口實現? ?

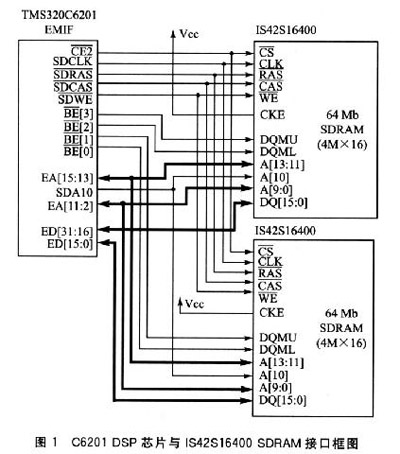

由于IS42S16400屬于16位字寬的64 Mb SDRAM芯片，而C6201的EMIF只提供32位字寬的同步外存儲接口，為了使整個系統的存儲空間保持連續，使用2片SDRAM與DSP芯片組成實際大小為16 MB的外部存儲系統，如圖1所示。圖1中IS42S16400芯片各引腳含義如下：CS，片選；CLK，系統同步時鐘；RAS，行地址選擇；CAS，列地址選擇；WE，讀／寫使能；CKE，時鐘使能；DQMU、DQML，高低字節使能；A[13：123]，Bank地址選擇線；A[11：0]，行、列地址線；DQ[15：0]，雙向數據端口。? ?

由圖1可以看出，雖然C620l提供32位地址尋址能力，但是經EMIF直接輸出的地址信號只有EA[21：2]。一般情況下，EA2信號對應邏輯地址A2，但這并不意味著DSP芯片訪問外存時只能進行word(32位)的存取。實際內部32位地址的最低2～3位經譯碼后由BEx輸出，是能夠控制字節訪問的。更高位邏輯地址經譯碼后輸出CE[3：0]。? ?

在實際的系統實現中，C6201的CLKOUT1時鐘頻率為200 MHz，故而SDRAM的實際工作頻率為100 MHz(SDCLK=CLKOUT2=CLKOUT1 frequency／2)，即tcyc=10 ns。SDRAM被配置在CE2空問(起始邏輯地址為0x02000000)。

3．2 06201 EMIF SDRAM寄存器設置

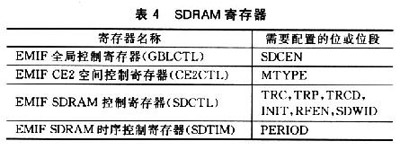

表4列出了配置SDRAM需要設置的EMIF寄存器名稱及相應的位或位段。

EMIF全局控制寄存器中的SDCEN位(位6)設置為1，用來使能SDRAM同步時鐘SDCLK的輸出。EMIFCE2空間控制寄存器中的MTYPE位段(位6～4)設置為011b，用來配置CE2為32位寬的SDRAM空間。由IS42S16400數據手冊可查得tRC=70 ns、tRp=18 ns、tRCD=18 ns，故而EMIF SDRAM控制寄存器中的TRC位段(位15～12)應設置為0110b，TRP位段(位19～16)應設置為0001b，TRCD位段(位23～20)應設置為0001b。INIT位(位24)置1，用來強制對SDRAM進行上電初始化。RFEN位(位25)置1，用來使能EMIF對SDRAM的刷新。SDWID位(位26)置1，用來向EMIF表明所使用的SDRAM芯片的字寬為16位。由于IS42S16400的刷新頻率為每64 ms 4096次，故根據公式PERIOD=trefesh/tcyc,EMIF SDRAM時序控制寄存器中的PERIOD位段(位11～O)被設置為0x61A。

3．3 CCS開發環境中SDRAM配置程序源代碼? ?

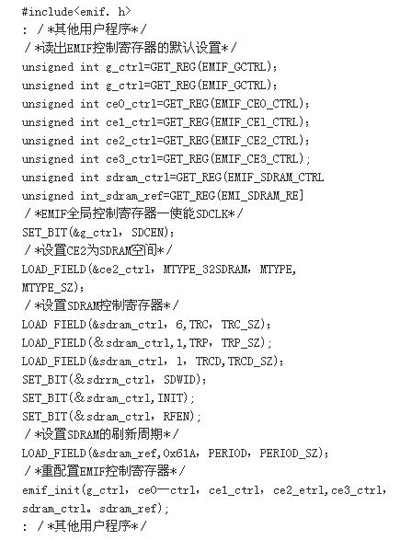

TI公司的集成開發環境CCS(Code Composer Studio)中，IS42S16400SDRAM芯片的配置程序C代碼如下：



結??語

以上介紹了TMS320C6201 DSP芯片與SDRAM(IS42S16400)的具體硬件接口實現。由于SDRAM具有的大容量、高速度和低價格的優勢，使用SDRAM構建嵌入式應用海量存儲系統會成為一種行之有效的方法。目前該系統已調試完畢。使用SDRAM作為DSP系統外接高速、大容量主存儲器具有非常明顯的優勢，充分顯示了SDRAM在嵌人式系統中的良好應用前景。
