一、引言

    單片機作為嵌入式系統的微控制器，已經不是新鮮的事情，作為單片機的定時/計數器的使用可以說沒有什么難度，但對于需要多個獨立計時的事件，單片機的兩個時鐘顯得有點不能滿足要求，其實不然，合理的運用內存和標志位可以實現一個定時器充當多個計時時鐘的效果，本文以51系列單片機為例，實現一個時鐘控制8個獨立馬達的運行過程中，時間分別統計方法。

    二、單片機計數/定時器的基本原理簡介

    本文以51系列單片機為例介紹定時器的用法，定時/計數器的原理可以分為定時和計數兩部分，定時器的原理是通過設定8位或16位的定時器單元，通過給定定時器單元的初值，然后啟動定時器，于是定時器開始從初值開始累計，每增加一個數需要特定的時間，這個特定的時間是累加指令的機器周期，是由MCU的晶振的頻率決定。對于51系列的單片機機器周期是時鐘周期的1/12，也就是晶振頻率的12分頻。單片機的定時器原理上相當于一個16位的內存單元，通過TMOD可以設定定時/計數器的工作方式。計數值從初值計到全“1”，如果是16位方式則計數單元變成FF，此時并不產生中斷，當下一個計數指令加1，導致存儲單元溢出，在中斷控制寄存器允許的情況下產生中斷，通過中斷服務程序執行特定的任務。計數器的原理不同之處在于，不是單純的加指令，而是對外部的脈沖計數，常用來測量脈沖的寬度。

    三、時鐘對多事件分別計數的具體途徑

    對于實時性要求不是很高的時間可以通過如下方式實現。在完成基本的定時器工作方式設定以后，也就是設定定時器的計數方式，比如16位或8位，以及計數的初始值，以及啟動中斷的方式，建議使“SETB   TR0”的方式。并且允許中斷。在中斷服務程序中，開辟存儲單元，以8個事件為例，每個事件不一定同時發生，每個事件發生以后以相同的時間延遲，再進行下一步的任務，為了完成定時延時，事件發生的時刻記作A1，A2，A3。。。。。。A10，中段服務程序中首先檢查有無這些既定的事件發生，沒有則不做任何處理，恢復計數初值后退出中斷，相反，假如檢測到AX（X=1、2、3。。。。。。）事件發生則給預先選定的對應的內存單元增加1，也就是執行累加運算，比如，

A1~50H;        表示A1對應的存儲單元是50h
A2~51H;        表示A2對應的存儲單元是51h
A3~52H;
。   。
。   。
。   。
A7  57H;       表示A7對應的存儲單元是57h

    假如A3事件發生，則對52H內存表示的地址單元增加1，使用的指令是“INC  52H”，可以預先計算事件延時時間與計數單元數值的關系，當對應的數值到了預先設定的值時，執行下一任務。比如開關操作等等，并且恢復初始值以便繼續循環控制。這樣可以分別對A1到A7，8個任務分別計時，時間可以相同也可以不同，具體的情況可以根據中斷程序中寄存器累計的實際值與根據需要所設定的預定值比較而實現。

    四、典型應用

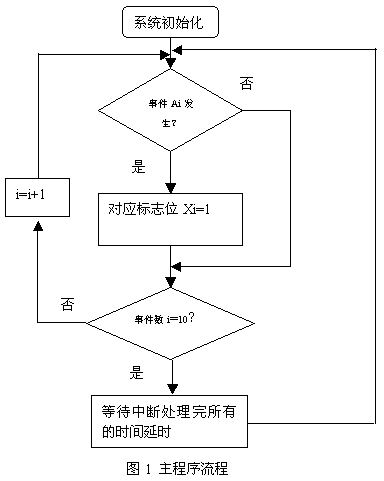

    也許大家都看到過繁華街道上的拼圖式廣告牌吧，有十幾個或者幾十個三棱柱，通過旋轉，構成不同的畫面，在每幅畫面都停留一段時間，這正好是上面介紹的情況，當一個棱柱的某個畫面轉到特定的角度，比如正對馬路的方向，該畫面必須停留，等所有與此畫面相連接而能拼成完整畫面的其他柱面到來，也就是從柱面開始啟動到下一次停下來需要所有畫面經過相同的時間，然而所有的主面不可能同時啟動，可能為了形成某種觀賞效果，有意依次啟動，或由中間開始啟動，逐漸向兩邊延伸，等等，所有這些事件的轉動控制實質就是定時控制，先啟動，先停止。最終保證所有的畫面構成一幅完整的畫面，而且必須是一個平面，我通過這種方法成功地完成了8組和15組轉動馬達的起停控制，實踐證明這種方法簡單可行。部分原程序如下所示。基本流程和部分程序代碼如下。

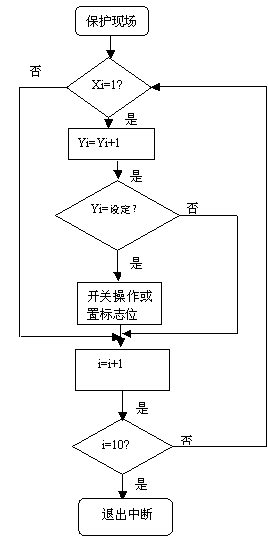

以下是定時中斷服務程序的全部代碼，可以完成對8個事件的時間統計，并在時間滿足條件時，調用子程序OUT01，是對外部開關的控制指令。通過這段程序，成功實現了一個定時器對多個事件的自動運行控制（以下程序僅供參考）。

TIME0:                  CLR       TR0
                 PUSH      PSW
                        PUSH      ACC
                        MOV       TL0,#22H;定時100ms重新啟動定時器0
                 MOV       TH0,#1CH

LINSHI:                 MOV       A,2AH
                        CJNE       A,#0FFH,DEA
                        SETB       TR0
                        POP        ACC
                 POP        PSW
                        RETI

DEA:                    MOV       A,2AH
                        CJNE      A,#00H,DE1
                        MOV       A,2CH
                        CJNE      A,#00H,DE1
                        ;SETB      TR0
                        POP       ACC
                 POP       PSW
                        RETI
DE1:                    JNB       2AH.0,DEAL1
DE2:                    JNB       2AH.1,DEAL2
DE3:                    JNB       2AH.2,DEAL3
DE4:                    JNB       2AH.3,DEAL4I
DE5:                    JNB       2AH.4,DEAL5I
DE6:                    JNB       2AH.5,DEAL6I
DE7:                    JNB       2AH.6,DEAL7I
DE8:                    JNB       2AH.7,DEAL8I
                    LJMP      FINISH

DEAL4I:                 LJMP      DEAL4
DEAL5I:                 LJMP      DEAL5
DEAL6I:                 LJMP      DEAL6
DEAL7I:                 LJMP      DEAL7
DEAL8I:                 LJMP      DEAL8
DEAL1:                  JNB       2CH.0,DE2
                        INC       50H
                        MOV       A,50H
                        CJNE      A,#20,DE2
                        CLR       2CH.0
                        LCALL     OUT01
                        mov       50h,#00h
                        LJMP      DE2
DEAL2:                  JNB       2CH.1,DE3
                        INC       51H
                        MOV       A,51H
                        CJNE      A,#20,DE3
                        CLR       2CH.1
                        LCALL     OUT01
                        MOV       51H,#00H
                        LJMP      DE3
 DEAL3:                JNB       2CH.2,DE4
                 INC       52H
                        MOV       A,52H
                        CJNE      A,#20,DE4
                        CLR       2CH.2
                        LCALL     OUT01
                        MOV       52H,#00H
                        LJMP      DE4
DEAL4:                JNB       2CH.3,DE5I
                INC       53H
                        MOV       A,53H
                        CJNE      A,#20,DE5I
                        CLR       2CH.3
                        LCALL     OUT01
                        MOV       53H,#00H
DE5I:                   LJMP      DE5
DEAL5:                 JNB       2CH.4,DE6I
                 INC       54H
                        MOV       A,54H
                        CJNE      A,#20,DE6I
                        CLR       2CH.4
                        MOV       54H,#00H
                        LCALL     OUT01
DE6I:                   LJMP      DE6
DEAL6:                  JNB       2CH.5,DE7I
                  INC       55H
                        MOV       A,55H
                        CJNE      A,#20,DE7I
                        CLR       2CH.5
                        LCALL     OUT01
                        MOV       55H,#00H
DE7I:                   LJMP      DE7
DEAL7:                  JNB       2CH.6,DE8I
                 INC       56H
                        MOV       A,56H
                        CJNE      A,#20,DE8I
                        CLR       2CH.6
                        LCALL     OUT01
                        MOV       56H,#00H
DE8I:                   LJMP      DE8
DEAL8:                 JNB       2CH.7,FINISH
                 INC       57H
                        MOV       A,57H
                        CJNE      A,#20,FINISH
                        CLR       2CH.7
                        LCALL     OUT01
                        MOV       57H,#00H


FINISH:                 MOV       A,2CH
                        CJNE      A,#00H,TUI


                        SETB      TR0;SETB      TR0
                 POP       ACC
                 POP       PSW
                 RETI
 TUI:                SETB      TR0;開定時器
                 POP       ACC
                 POP       PSW
                        RETI
OUT01:              MOV      A,2CH
                        MOV      P2,A
                        CLR      G0
                        LCALL    DELAY
                        CLR      CLOCK
                        LCALL    DELAY
                        SETB     CLOCK
                        NOP

                        CLR      CLOCK
                        SETB     G0
                        LCALL    DELAY
                        RET
