聚合物水泥防水涂料，簡稱JS防水涂料，J指聚合物，S指水泥，故JS就是聚合物水泥防水涂料。聚合物水泥防水涂料是一種以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液與各種添加劑組成的有機液料。

　　聚合物水泥防水涂是和水泥、石英砂、輕重質碳酸鈣等無機填料及各種添加劑所組成的無機粉料通過合理配比、復合制成的一種雙組份、水性建筑防水涂料。在建筑工程中，JS-復合防水涂料和水泥聚合物防水涂料是同一種材料。

　　聚合物水泥防水涂料是由合成高分子聚合物乳液（如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡膠乳液等）及各種添加劑優化組合而成的液料和配套的粉料（由特種水泥、石英粉及各種添加劑組成）復合而成的雙組分防水涂料，是一種既具有合成高分子聚合物材料彈性高、又有無機材料耐久性好的防水材料。

　　聚合物水泥防水涂料是柔性防水涂料，即涂膜防水的一種。

　　反應固化型聚合物水泥防水涂料是新一代聚合物水泥防水產品。一般意義的聚合物水泥防水涂料，其成膜機理是依靠水粉揮發固化的，在工程應用過程中存在著諸多缺陷，RJS208成膜機理為聚合反應固化，涂膜固化迅速。在潮濕基面和不通風的條件下施工不受任何限制，徹底解決了揮發固化型涂料遇水溶脹，返乳等弊病。該產品各項指標均優于JC/T894-2001《聚合物水泥防水涂料》標準要求。

　　有機硅防水劑是一種無污染、無刺激性的新型高效防水材料，為世界先進國家所廣泛應用。本產品噴涂（或涂刷）于建筑物表面后，可在其表面形成肉眼覺察不到的一層無色透明、抗紫外線的透氣薄膜，當雨水吹打其上或遇潮濕空氣時，水滴會自然流淌，阻止水分侵入，同時還可以將建筑物表面塵土沖刷干凈，從而起到使內墻防潮、防霉、外墻潔凈及防止風化等作用。

　　本產品采用美國最新的化學建材技術，系無色或淡黃色堿性水溶液，結膜后具有優良的防水性能。經好施有機硅滲透型防水劑處理的基面，能形成優異的憎水層，當雨水淋到表面時，呈水珠滾落，有荷葉滾水珠效果，基面始終處于干燥狀態。還可摻入水泥、混凝土、砂漿中形成防水層。

　　有機硅防水劑與聚合物區別

　　有機硅防水劑性質

　　有機硅防水劑具有兩種性質分別是：水性和油性．水性的有機硅防水劑為無色或淺黃色，把它摻入水泥砂漿中，還可起到緩凝劑、減水劑和增強劑作用。因此它適合應用于建筑行業、外墻飾面、地下工程、仿古建筑物、水池、磚瓦、水泥、石膏制品和以珍珠巖為主料的保溫材料及農村屋頂的防水，防潮、防污染處理。油性的有機硅防水劑是透明的，一般用于釉面、瓷磚、地板磚、陶瓷等，可適當加入部分溶劑稀釋，使用方便。

　　拒水原理

　　有機硅乳的拒水原理：當聚硅乳加熱到140℃以上時，聚硅氧烷在織物上定向排列，疏水基——CH3朝外，聚硅油乳液的硅原子、氧原子與纖維上的某些原子形成配價鍵和氫鍵，因而水蒸汽、空氣能通過織物，水珠卻不能透過。聚硅油乳液鏈頂端的羥基與含氫硅油接枝，即含氫硅油中Si．H鍵水解成Si．H，它與硅油端羥基脫水接枝形成長鏈分子，分子變得更大，更柔軟，可增加拒水性。硅油和含氫硅油150-180℃在織物表面交聯形成不溶于水和溶劑的聚有機硅氧烷樹脂膜。硅烷結構中甲基朝外，產生拒水性，膜不連續與透氣性。

　　適用范圍

　　本產品廣泛適用于各種建筑物的內外墻，尤其可解決民用房普遍存在的東墻、北墻滲水引起的室內霉變問題。另外它還可以廣泛用于室內裝飾前的防潮防霉處理，工業廠房內外墻的抗污染保潔、抗風化、防酸雨處理，以及水庫、水塔、蓄水池、污水處理廠及農業排灌渠道的防水工程;對于古建筑、石碑、瓷磚、圖書檔案室、精密儀器室及計算機機房、變配電房、倉庫等也均可適用。

　　聚合物水泥防水涂料

　　1.可在潮濕基面上（無明水）施工。

　　2.反應固化，可在通風不暢的條件下施工；

　　3.每次涂層可厚涂，提高勞動效率，加快工期。

　　4.優異的低溫柔性，-30℃，與傳統JS 比較，有著卓越的耐水性，不返乳，不溶脹，無毒，無污染，環保產品。

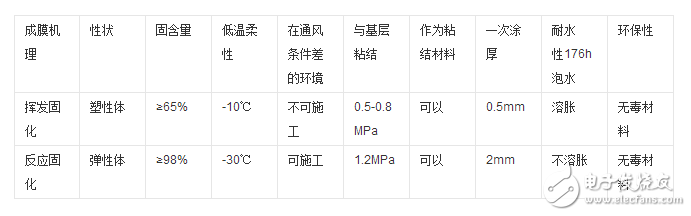

　　RJS208與JS性能對比表：

　　有機硅防水劑使用方法

　　1. 噴涂或刷涂

　　在混凝土、水泥砂漿、混凝土預制構體等表面比較粗糙的場合，用噴涂較好，石塊、大理石、花崗巖石等表面平滑的場合，可用刷涂。

　　使用前要認真清理基面，浮塵、苔斑清理干凈，裂縫、孔洞等要預先進行密封和修補，嵌填密實。

　　使用時將好施有機硅防水劑，用清潔的農用噴霧器或排刷在干燥的基面（墻面等）縱橫連續施工三遍，中間不要間歇，每千克可噴涂墻面5m。施工后24小時不得受雨水侵襲，氣溫4℃以下停止施工，施工時基面必須干燥。常溫下24小時即有憎水效果，一周后效果更佳，冬季固化時間較長。

　　2. 加入水泥砂漿

　　清理基面，清洗油污、浮灰，鏟除脫落層等，對裂縫等進行柔性材料密封處理。

　　聚合物水泥防水涂料使用方法

　　1.基層——處理基層表面平整、堅實、無尖銳角、浮塵和明水，并按設計要求做好防水節點處理。油污清除干凈，低凹破損處修平。

　　2.配料——按產品包裝上標注的液料、粉料和水的比例進行配比。水的填加量可適當調節，以調整涂料粘稠度，滿足立面和平面不同部位的施工要求。

　　3.聚合物水泥防水涂料的配合方法為先將液料和水倒入攪拌桶中，在手提攪拌器不斷攪拌下將粉料徐徐加入其中，至少攪拌5分鐘，徹底攪拌均勻，呈漿狀無團塊。

　　4.細部附加防水層——按設計要求在留設凹槽內填密封材料，在陰陽角、管根等細部應多遍（2-4遍）涂刷JSA-101，地下工程宜夾鋪一層胎體增強材料。

　　5.大面防水層施工——防水涂膜應多遍涂布，宜至少四遍完成，每遍涂布時間一般間隔8h，冬季宜延長。每遍涂膜厚度以0.4-0.5mm為宜，涂料用量約8kg/㎡，不宜一遍過厚，立面施工以不加水或少加水為宜，以免涂料流淌，致使立面厚度不易達到設計厚度，同時導致陰陽角堆積料過厚，產生裂紋。加鋪胎體增強材料時，胎體應鋪平，無皺折，搭接不少于100mm，施工時先涂料，鋪好后上面再刷一遍涂料。

　　6.涂膜防水層完成經驗收合格后，應按設計要求進行保護隔離層施工。
