74HC244 是一款常見的驅動信號芯片，常用于各種單片機mcu系統中，單片機io口輸出的電流很小而244芯片就是用來放大電流，他是具有三態輸出的八路緩沖器和線路驅動器。

74hc244工作原理

74HC244是一款高速CMOS器件，74HC244引腳兼容低功耗肖特基TTL（LSTTL）系列。 74HC244是八路正相緩沖器/線路驅動器，具有三態輸出。該三態輸出由輸出使能端1OE和2OE控制。任意nOE上的高電平將使輸出端呈現高阻態。

74HC244芯片內部共有兩個四位三態緩沖器，使用時可分別以1C和2G作為它們的選通工作信號。當1C和2G都為低電平時，輸出端Y和輸入端A狀態相同；當1G和2G都為高電平時，輸出呈高阻態。

74hc244引腳圖及功能

如果輸入的數據可以保持比較長的時間（比如鍵盤），簡單輸入接口擴展通常使用的典型芯片為74HC244，由該芯片可構成三態數據緩沖器。74HC244芯片的引腳排列如下圖所示。

貼片74hc244引腳圖

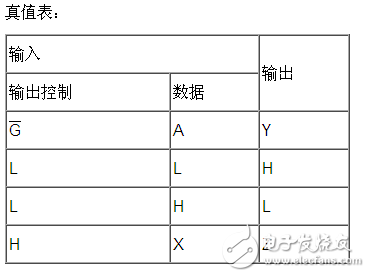

74hc244真值表：

74hc244電氣參數

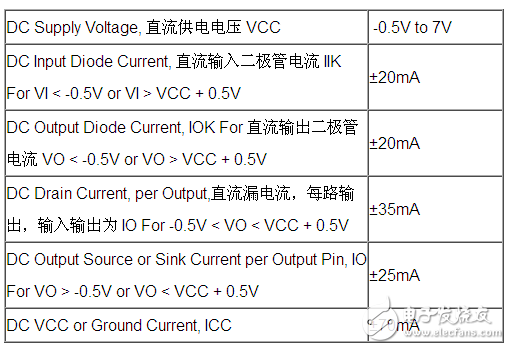

74hc244電流最大值：

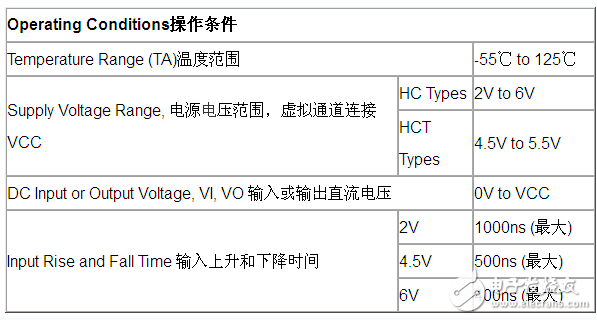

74hc244電壓溫度等操作條件：

基本參數

緩沖類型：非反相

電源電壓范圍：2V to 6V

封裝類型：SOIC

針腳數：20

工作溫度范圍：-40°C to +125°C

封裝類型：SOIC

器件標號：74

工作溫度最低：-40°C

工作溫度最高：125°C

電源電壓：5V

電源電壓最大：6V

電源電壓最小：2V

芯片標號：74HC244

表面安裝器件：表面安裝

輸入數：1

邏輯功能號：244

邏輯芯片功能：八緩沖/線路驅動器（三態）

邏輯芯片基本號：74244

邏輯芯片系列：HC

門電路數：8

74hc244應用電路

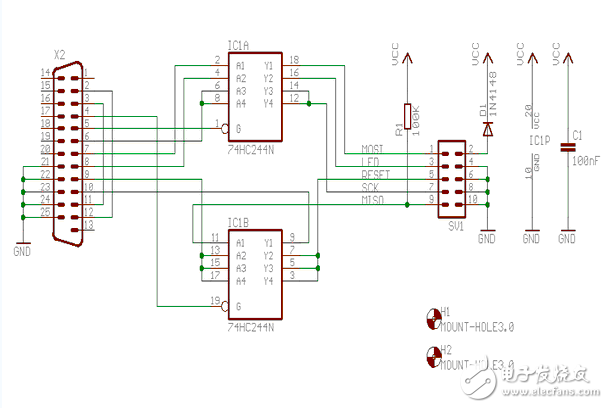

下圖為應用74hc244設計的緩沖并行端口電路
