LM2596模塊，是采用開關穩壓芯片LM2596，固態電容220uf/35V集成。

　　輸入：直流4-35V（輸入的電壓必須比要輸出的電壓高1.5v以上。）

　　輸出：直流2-30V電壓連續可調，高效率最大輸出電流為3A。

　　LM2596系列是德州儀器（TI）生產的3A電流輸出降壓開關型集成穩壓芯片，它內含固定頻率振蕩器（150KHZ）和基準穩壓器（1.23v），并具有完善的保護電路、電流限制、熱關斷電路等。利用該器件只需極少的外圍器件便可構成高效穩壓電路。提供的有：3.3V、5V、12V及可調（-ADJ）等多個電壓檔次產品。

　　此外，該芯片還提供了工作狀態的外部控制引腳。

LM2596系列開關穩壓集成電路的主要特性如下：

　　1、輸出電壓：3.3V、5V、12V及（ADJ）等，最大輸出電壓37V

　　2、工作模式：低功耗/正常兩種模式。可外部控制

　　3、工作模式控制：TTL電平相容

　　4、所需外部組件：僅四個（不可調）；六個（可調）

　　5、器件保護：熱關斷及電流限制

　　6、封裝形式：5腳（TO-220（T）；TO-263（S））

　　LM2596芯片內部框圖

　　注：此圖為TO-220封裝形式的內部框圖。

　　LM2596內部包含150KHZ振蕩器、1.23v基準穩壓電路、熱關斷電路、電流限制電路、放大器、比較器和內部穩壓電路等。

　　為了產生不同的輸出電壓通常將比較器的負端接基準電壓（1.23V），正端接分壓電阻網絡。其中R1=1KΩ，R2分別為1.7KΩ（3.3v），3.1KΩ（5V），8.8KΩ（12V）、0（-ADJ）。將輸出電壓的分壓電阻網絡的輸出同內部基準穩壓值1.23V進行比較，若電壓有偏差，則可用放大器控制內部振蕩器的輸出占空比，從而使輸出電壓保持穩定。

　　應用：

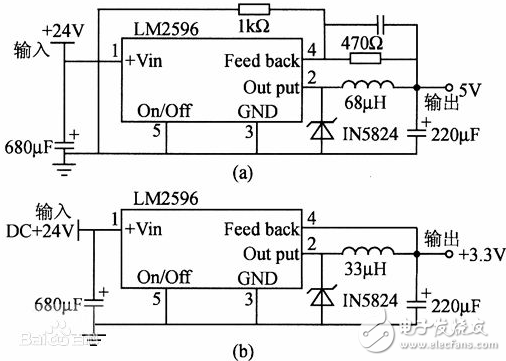

　　具體應用時可根據需要選擇：LM2596可調電壓型、LM2596-5V、LM2596-3.3等定壓輸出型。要獲得+1.8V輸出電壓時請選用A圖，要獲得+3.3V、+5V輸出電壓時請選用B圖。

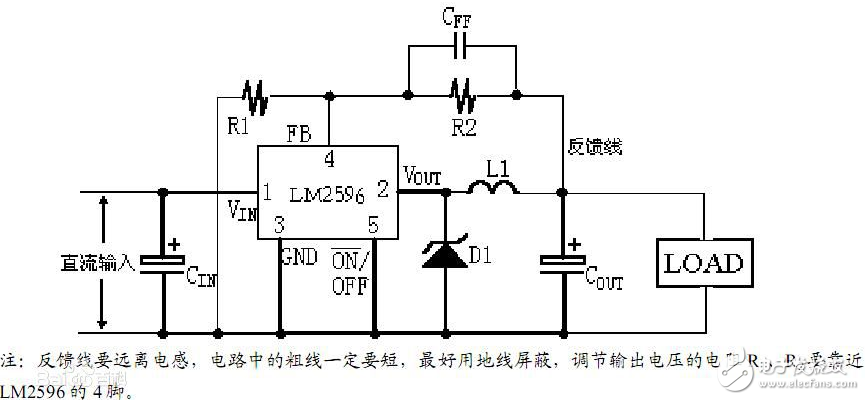

　　LM2596支持輸出可調，在輸入40V時，輸出可連續調整為0～37V，典型應用電路如下圖：

LM2596的使用

　　LM2596是常見的開關穩壓器，使用簡單，價格便宜，容易購買，但是經常會遇到的問題是，帶載能力達不到3A，實際上有時候連2A都達不到。（我調試的是從中發代理拿的國產TO-263芯片，TI（National）的原裝可能會表現更好一些。）影響LM2596帶載能力的主要有下面三個因素：

　　第一，肖特基二極管的選型。

　　用在這里的catch diode，可持續工作電流需要為最大負載電流的1.3倍以上，所以當使用3A負載時，就使用5A的肖特基二極管。

　　第二，電感的選型。

　　電感的額定工作電流需要在3A以上。

　　第三，散熱設計。

　　TI的技術手冊《Thermal Design By Insight， Not Hindsight》中提到TO-263的散熱設計：由于TO-263的底層是thermal pad，而表層是plastic，所以散熱片安裝在底層（直接接觸thermal pad或者通過thermal via），比安裝在表層的效果要好。

　　測試的時候，采用+24V輸入，+8V輸出，由電子負載提供load，電流3A。

　　底層和表層的散熱片同時使用，不加風扇，發現幾秒之內散熱片就非常燙手，同時輸出電壓持續緩慢下降， 直到接近4V時，在開啟和關斷之間跳變。增加一個小風扇對著上下散熱片的槽方向吹，手指可以一直放在散熱片上面，輸出正常，通過了12小時測試。

　　當不使用表層散熱片時，即使有風扇，LM2596表面溫度還是感覺挺恐怖的，上下都加上更靠譜一些。
