鎖存器介紹
如果單片機的總線接口只作一種用途，不需要接鎖存器；如果單片機的總線接口要作兩種用途，就要用兩個鎖存器。例如：一個口要控制兩個 LED，對第一個 LED 送數據時，“打開”第一個鎖存器而“鎖住”第二個鎖存器，使第二個 LED 上的數據不變。對第二個 LED 送數據時，“打開”第二個鎖存器而“鎖住”第一個鎖存器，使第一個 LED 上的數據不變。如果單片機的一個口要做三種用途，則可用三個鎖存器，操作過程相似。然而在實際應用中，我們并不這樣做，只用一個鎖存器就可以了，并用一根 I/O 口線作為對鎖存器的控制之用（接 74373 的ＬＥ，而ＯＥ可恒接地）。所以，就這一種用法而言，可以把鎖存器視為單片機的 I/O 口的擴展器。
74hc573 引腳圖
1腳是輸出使能
11腳是鎖存使能
D是輸入
Q是輸出
Ｈ是高電平，L是低
/OE是1腳 LE是11腳
/OE 接低電平，使芯片內部數據保持器輸出端與芯片8位輸出端之間連通。
LE 端的作用是通過高低電平控制8位輸入與內部數據保持器輸入端的連通與斷開。
當 LE = 0 時，P0端口的8位數據線與74HC573內部數據保持器的輸入端斷開。
當 LE = 1 時，P0端口的8位數據線與74HC573內部數據保持器的輸入端連通
74hc573驅動8位數碼管

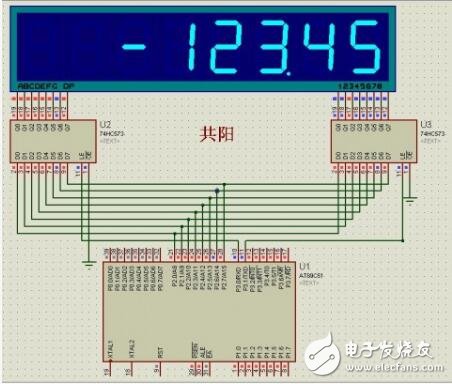

仿真效果截圖：
部分源代碼：
/************************************************\
* 8位共陽數碼管顯示函數（使用74hc573鎖存器） *
* 力求程序高效，簡潔 *
\************************************************/
/************************************************\
* 分多個函數的原因： *
* 顯示要求不同，函數的執行效率不同 *
* 為了實現程序的高效性，顯示要求不同調用不同的函數*
\************************************************/
#include
#define DISPLAY_IO P2
#define uchar unsigned char
#define uint unsigned int
#define ulong unsigned long
sbit duan=P3^0; //定義段
sbit wei=P3^1; //定義位
unsigned char code w［］={ //共陰
//0-F無小數點
0x3f，0x06，0x5b，0x4f，
0x66，0x6d，0x7d，0x07，
0x7f，0x6f，0x77，0x7c，
0x39，0x5e，0x79，0x71，
//0-F帶小數點
0xbf，0x86，0xdb，0xcf，
0xe6，0xed，0xfd，0x87，
0xff，0xef，0xf7，0xfc，
0xb9，0xde，0xf9，0xf1，
//小數點 負號
0x80， 0x40};
/************************************************\
* 顯示任意內容 *
* n［0-7］數組的值表示數碼管位置從左至右的內容 *
\************************************************/
void display_any（uchar n［8］）
{
uchar i，delay=0;
for（i=0;i《8;i++）
{
//清除段鎖存器內容
DISPLAY_IO=0xff;
duan=1;
duan=0;
//位值送入位鎖存器
DISPLAY_IO=0x01《
wei=1;
wei=0;
//段值送入段鎖存器
DISPLAY_IO=0xff-n［i］;
duan=1;
duan=0;
//延時0-255（越長越亮，但太長會閃）
delay=100;
while（delay--）;
}
//清除段鎖存器內容 不讓第一個數最亮
DISPLAY_IO=0xff;
duan=1;
duan=0;
}
/************************************************\
* 10進制無符號整數顯示 *
* 傳入n為0到9999 9999 *
* 傳入浮點型小數點后忽略，范圍不正確顯示不正確 *
* 右對齊，左邊無多余0 *
\************************************************/
void display_ulong（ulong n）
{
uchar i=8，delay=0;
do
{
//清除段鎖存器內容
DISPLAY_IO=0xff;
duan=1;
duan=0;
//位值送入位鎖存器
DISPLAY_IO=0x01《《（--i）;
wei=1;
wei=0;
//段值送入段鎖存器
DISPLAY_IO=0xff-w［n%10］;
duan=1;
duan=0;
n/=10;
//延時0-255（越長越亮，但太長會閃）
delay=100;
while（delay--）;
}while（n》0）;
//清除段鎖存器內容 不讓第一個數最亮
DISPLAY_IO=0xff;
duan=1;
duan=0;
}
/************************************************\
* 10進制有符號整數顯示 *
* 傳入n為-999 9999到9999 9999 *
* 傳入浮點型小數點后忽略，范圍不正確顯示不正確 *
* 右對齊，左邊無多余0 *
\************************************************/
void display_long（long n）
{
uchar i=8，delay=0;
bit flag=0;
if（n《0）
{
flag=1;
n=-n;
}
do
{
//清除段鎖存器內容
DISPLAY_IO=0xff;
duan=1;
duan=0;
//位值送入位鎖存器
DISPLAY_IO=0x01《《（--i）;
wei=1;
wei=0;
//段值送入段鎖存器
DISPLAY_IO=0xff-w［（n==100000000？33:n%10）］;
duan=1;
duan=0;
n/=10;
if（n==10000000）
n=-1;
if（n==0&&flag==1）
n=100000000;
//延時0-255（越長越亮，但太長會閃）
delay=100;
while（delay--）;
}while（n》0）;
//清除段鎖存器內容 不讓第一個數最亮
DISPLAY_IO=0xff;
duan=1;
duan=0;
}
/************************************************\
* 10進制無符號實型顯示 *
* 傳入n為0到9999 9800 *
* 傳入范圍不正確顯示不正確 *
* 右對齊，左邊無多余0，右邊小數點后無多余0 *
\************************************************/
void display_udouble（double n）
{
uchar i=8，delay=0，point_position=0;
ulong n_long=n; //將n賦值給整形變量
while（n_long！=n） //此循環的功能：使n變為8位整數，并記下小數點位置
{
n*=10;
n_long=n;
point_position++;//每乘一次，小數點左移一位
}
do
{
//清除段鎖存器內容
DISPLAY_IO=0xff;
duan=1;
duan=0;
//位值送入位鎖存器
DISPLAY_IO=0x01《《（--i）;
wei=1;
wei=0;
//段值送入段鎖存器
DISPLAY_IO=0xff-w［n_long%10+（（7-i）==point_position？16:0）］;
duan=1;
duan=0;
n_long/=10;
//延時0-255（越長越亮，但太長會閃）
delay=100;
while（delay--）;
}while（n_long》0）;
//清除段鎖存器內容 不讓第一個數最亮
DISPLAY_IO=0xff;
duan=1;
duan=0;
}
/************************************************\
* 10進制有符號實型顯示 *
* 傳入n為-999 999到9999 9800 *
* 傳入范圍不正確顯示不正確 *
* 右對齊，左邊無多余0，右邊小數點后無多余0 *
\************************************************/
void display_double（double n）
{
uchar i=8，delay=0，point_position=0;
bit flag=0;
long n_long=n; //將n賦值給整形變量
while（n_long！=n） //此循環的功能：使n變為8位整數，并記下小數點位置
{
n*=10;
n_long=n;
point_position++;//每乘一次，小數點左移一位
}
if（n_long《0）
{
flag=1;
n_long=-n_long;
}
do
{
//清除段鎖存器內容
DISPLAY_IO=0xff;
duan=1;
duan=0;
//位值送入位鎖存器
DISPLAY_IO=0x01《《（--i）;
wei=1;
wei=0;
//段值送入段鎖存器
DISPLAY_IO=0xff-w［（n_long==100000000？33：（n_long%10+（（7-i）==point_position？16:0）））］;
duan=1;
duan=0;
n_long/=10;
if（n_long==10000000）
n_long=-1;
if（n_long==0&&flag==1）
n_long=100000000;
//延時0-255（越長越亮，但太長會閃）
delay=100;
while（delay--）;
}while（n_long》0）;
//清除段鎖存器內容 不讓第一個數最亮
DISPLAY_IO=0xff;
duan=1;
duan=0;
}
/************************************************\
* 2-16任意進制無符號不去零整數顯示 *
* 傳入n為0到X，X=（（進制）^8）-1 *
* 傳入范圍不正確顯示不正確 *
* 不自動去0 *
\************************************************/
void display_number（ulong n，uchar jin_zhi）
{
uchar i，delay=0;
for（i=0;i《8;i++）
{
//清除段鎖存器內容
DISPLAY_IO=0xff;
duan=1;
duan=0;
//位值送入位鎖存器
DISPLAY_IO=0x01《《（7-i）;
wei=1;
wei=0;
//段值送入段鎖存器
DISPLAY_IO=0xff-w［n%jin_zhi］;
duan=1;
duan=0;
n/=jin_zhi;
//延時0-255（越長越亮，但太長會閃）
delay=100;
while（delay--）;
}
//清除段鎖存器內容 不讓第一個數最亮
DISPLAY_IO=0xff;
duan=1;
duan=0;
}
/************************\
* 8位數碼管測試程序 *
\************************/
void main（void）
{
uint i，t=200;
char n［8］={1，2，4，8，16，32，64，128};
while（1）
{
i=t;
while（i--）
{
display_any（n）;
}
i=t;
while（i--）
{
display_ulong（123）;
}
i=t;
while（i--）
{
display_long（-123）;
}
i=t;
while（i--）
{
display_udouble（123.45）;
}
i=t;
while（i--）
{
display_double（-123.45）;
}
i=t;
while（i--）
{
display_number（0x123abc，16）;
}
}
}
