定義：

　　eMMC （Embedded Multi Media Card） 采用統一的MMC標準接口， 把高密度NANDFlash以及MMCController封裝在一顆BGA芯片中。針對Flash的特性，產品內部已經包含了Flash管理技術，包括錯誤探測和糾正，flash平均擦寫，壞塊管理，掉電保護等技術

　　速度：

　　eMMC4.4的讀取速度大約為104MB/s、eMMC 4.5則為200MB/s，eMMC 5.0存儲產品，其讀取速度為400MB/s，但是因為使用的是8位并行界面，因此性能潛力已經基本到達瓶頸

　　趨勢：

　　UFS（通用flash存儲標準） 2.0有兩個版本：HS-G2的理論帶寬就有5.8Gbps，也就是超過了740MB/s，HS-G3更是翻番到11.6Gbps，接近了1.5GB/s

　　主流廠商及產品特性：

　　三星鎂光東芝

　　mmc接口版本5.1/UFS4.41/4.54.41/4.5

　　型號KMQ7X0000SAMTFC8GACAANATHGBMAG6A2JBAIR

　　電壓1.8V2.7V-3.3V2.7V-3.3V

　　讀/寫速度（MB）250/90100/25100/25

　　EMMC 硬件分區

　　Boot1 和Boot2：這兩個區域在存儲的穩定性、可靠性及擦除次數上都遠比UDA要好 ，所以經常放一些關鍵數據

　　RPMB：保護性存儲，是用來給系統存放一些特殊的、需要進行訪問授權的數據（指紋，安全支付）

　　UDA：AP及用戶可以進行讀寫存儲的區域，通常其大小為整塊EMMC表示大小的93%左右

　　sprd：

　　Boot1：u-boot-spl-16k.bin

　　Boot2：u-boot.bin

　　RPMB：未使用（指紋相關）

　　UDA：剩余的燒寫文件

　　高通：

　　BOOT1：bootloader

　　BOOT2：boot.img

　　RPMB：未用（指紋相關）

　　UDA：剩余文件

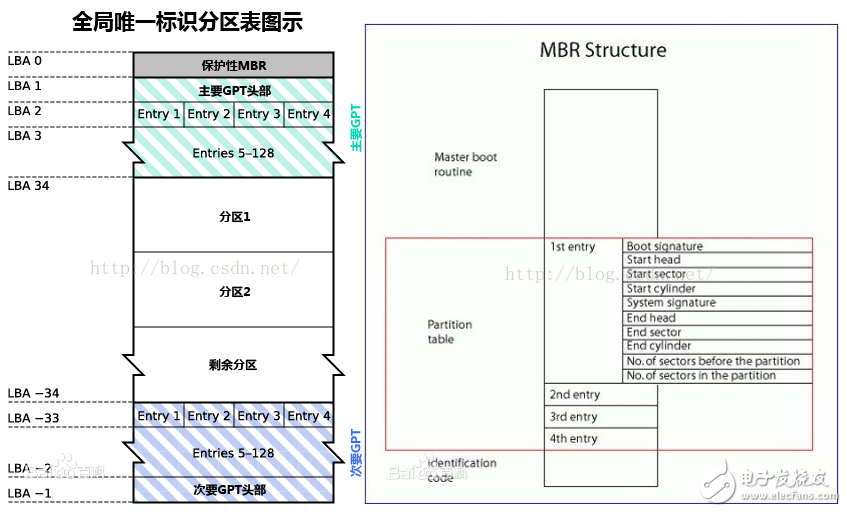

　　UDA硬件分區上的軟件分區

?

　　MBR：MBR支持最大2TB磁盤，它無法處理大于2TB容量的磁盤。MBR還只支持最多4個主分區；如果這部分數據被覆蓋或破壞，很難修復typedef struct _legacy_mbr {

　　u8 boot_code［440］;

　　__le32 unique_mbr_signature;

　　__le16 unknown;

　　struct partition partition_record［4］;

　　__le16 signature;

　　} __packed legacy_mbr;

　　GPT：磁盤驅動器容量可以大得多，大到操作系統和文件系統都沒法支持。它同時還支持幾乎無限個分區數量，限制只在于操作系統；GPT在整個磁盤上保存了這部分信息的副本，因此它更為健壯

　　typedef struct _gpt_header {

　　__le64 signature;

　　__le32 revision;

　　__le32 header_size;

　　__le32 header_crc32;

　　__le32 reserved1;

　　__le64 my_lba;

　　__le64 alternate_lba;

　　__le64 first_usable_lba;

　　__le64 last_usable_lba;

　　efi_guid_t disk_guid;

　　__le64 partition_entry_lba;

　　__le32 num_partition_entries;

　　__le32 sizeof_partition_entry;

　　__le32 partition_entry_array_crc32;

　　} __packed gpt_header;

　　typedef struct _gpt_entry {

　　efi_guid_t partition_type_guid;

　　efi_guid_t unique_partition_guid;

　　__le64 starting_lba;

　　__le64 ending_lba;

　　gpt_entry_attributes attributes;

　　efi_char16_t partition_name［PARTNAME_SZ］;

　　} __packed gpt_entry;

　　EMMC 各階段工作說明

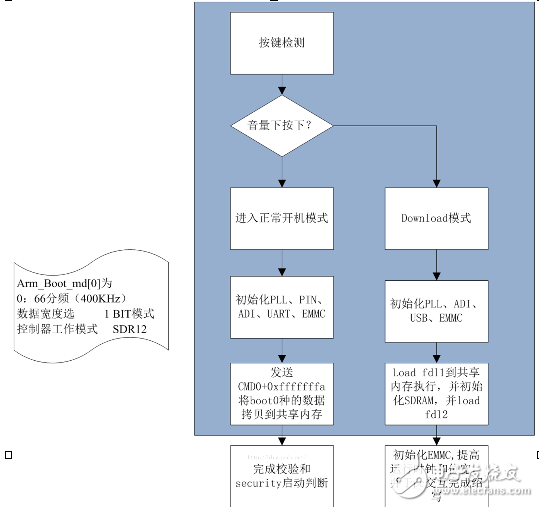

　　romcode：

　　EMMC初始化主要完成下面的工作：

　　1）設置HC為SDR12模式，CLK為26M，數據線為1bit模式；

　　2）分頻系數為66（400K）

　　uboot階段：

　　struct mmc {

　　struct list_head link;

　　char name［32］;//等同于host_name

　　void *priv;//關聯host

　　uint voltages;

　　uint version;

　　uint has_init;

　　uint f_min;

　　uint f_max;

　　int high_capacity;

　　uint bus_width;

　　int （*send_cmd）（省略）;

　　void （*set_ios）（struct mmc *mmc）;

　　int （*init）（struct mmc *mmc）;

　　……。。};

　　struct sdhci_host {

　　char *name;

　　void *ioaddr;//EMMC控制器基地址

　　unsigned int quirks;

　　unsigned int host_caps;

　　unsigned int version;

　　unsigned int clock;

　　struct mmc *mmc;//關聯emmc

　　const struct sdhci_ops *ops;

　　int index;

　　void （*set_control_reg）（struct sdhci_host *host）;

　　void （*set_clock）（int dev_index， unsigned int div）;

　　uint voltages;

　　};

　　Uboot階段各個parttion的加載過程：

　　1.獲取硬件分區

　　2.獲取GPT頭數據

　　3.獲取ENTRY數組數據

　　4.遍歷ENTRY數組，尋找匹配分區

　　5.獲取該分區block信息

　　6.完成讀取

　　kernel中的EMMC

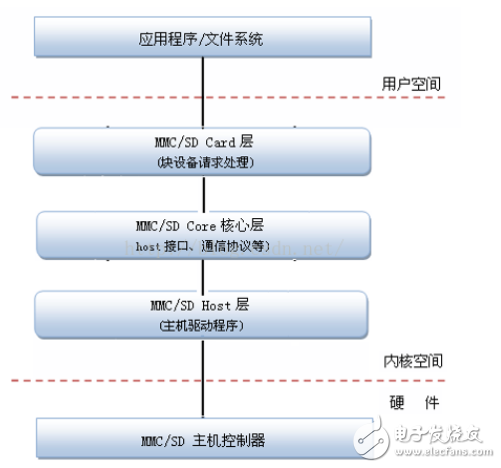

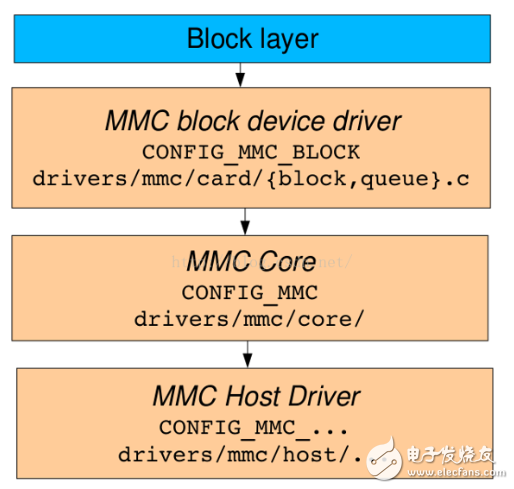

　　EMMC總體架構

　　文件系統：

　　1. 提供管理底層文件系統的功能組件（inode、directory entry、page cache等）

　　2. 提供訪問底層文件系統的方法（read、write、open等系統調用）

　　轉換為對具體分區具體塊的訪問

　　Card層：

　　emmc都是塊設備，需要提供塊設備的驅動程序，這部分就是實現了將emmc如何實現為塊設備的。并獲取文件系統的request，轉發給core層

　　core層：

　　這部分完成了不同協議和規范的實現，并且為HOST層的驅動提供接口函數，調用host層的ops

　　host層：

　　這部分完成AP測主機的初始化，以及對外設emmc卡的初始化和讀寫。（平時編寫驅動需要修改的地方）

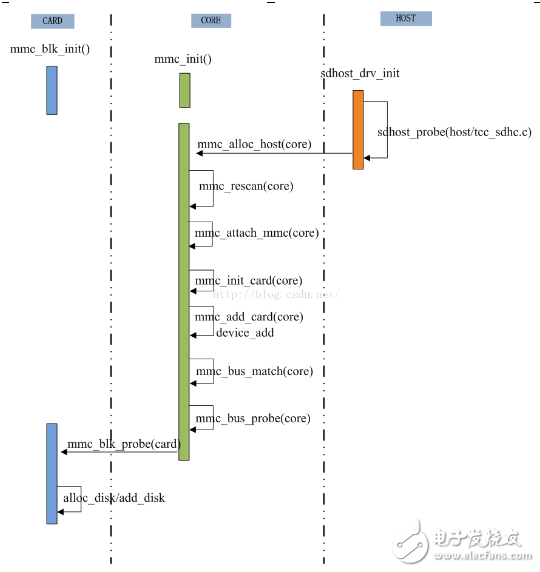

　　EMMC probe流程：

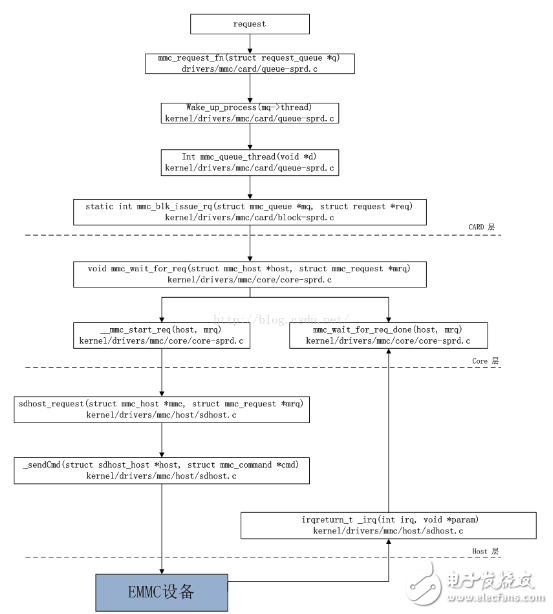

　　EMMC 數據讀寫流程：
