雙2-4譯碼器74LS139真值表詳情解析

　　74LS139為兩個2線－4 線譯碼器，共有 54/74S139和 54/74LS139 兩種線路結構型式。可對2位高位地址進行譯碼，產生4個片選信號，最多可外接4個芯片。

　　74LS139功能：

　　54/74LS139為2 線－4 線譯碼器，也可作數據分配器。

　　其主要電特性的典型值如下：

　　型號 54LS139/74LS139

　　傳遞延遲時間22ns 功耗34mW

　　當選通端（G1）為高電平，可將地址端（A、B）的二進制編碼在一個對應的輸出端以低電平譯出。

　　若將選通端（G1）作為數據輸入端時，139 還可作數據分配器。

　　74LS139工作條件：

　　電源電壓：±7V

　　輸入電壓：±7V

　　發射極間電壓：±5.5V

　　工作環境溫度：0～70℃

　　貯存溫度：－65～150℃

　　74LS139引腳圖

　　引出端符號：

　　A、B：譯碼地址輸入端

　　G1、G2 ：選通端（低電平有效）

　　Y0～Y3：譯碼輸出端（低電平有效）

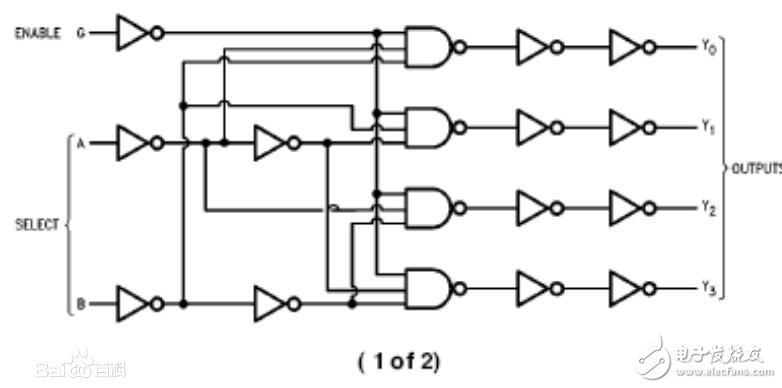

　　74LS139邏輯圖

　　74LS139電氣 參數

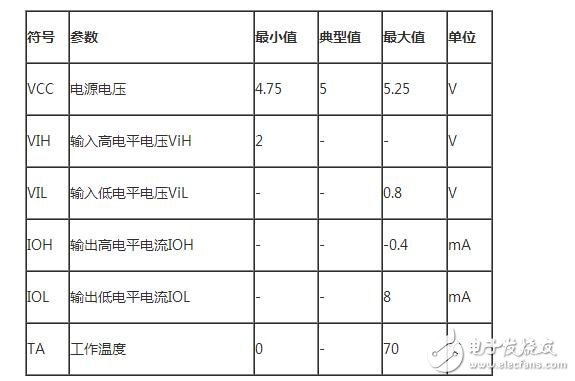

　　建議操作條件：

雙2-4譯碼器74LS139真值表詳情解析

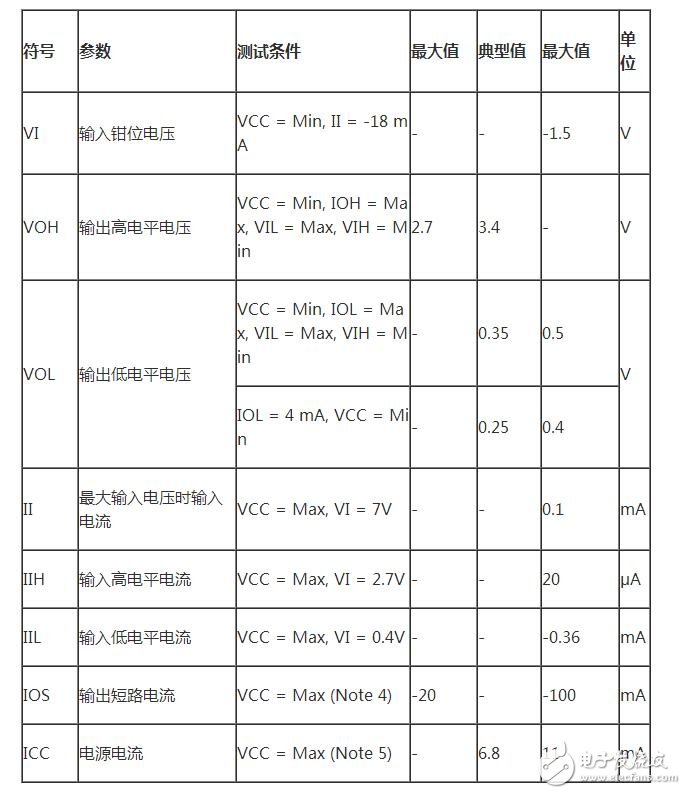

　　電氣參數：

雙2-4譯碼器74LS139真值表詳情解析

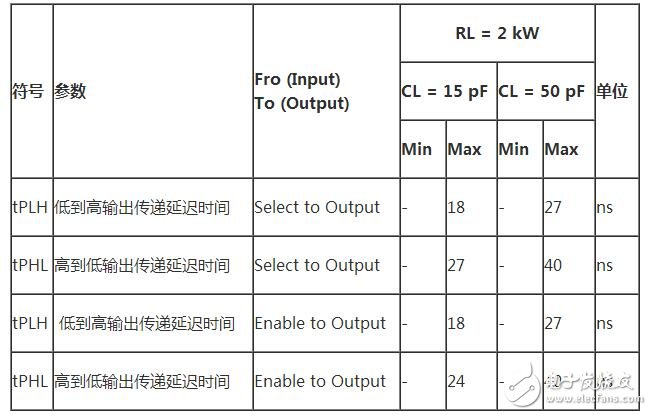

　　動態特性：

雙2-4譯碼器74LS139真值表詳情解析

　　74LS139真值表：

雙2-4譯碼器74LS139真值表詳情解析

閱讀全文
