74ls154是4線－16線譯碼器

簡要說明：54/74154為4線－12線譯碼器，其主要電特性的典型值如下：

當選通端（G1、G2）均為低電平時，可將地址端（ABCD）的二進制編碼在一個對應的輸出端，以低電平譯出。若將G1和G2中的一個作為數據輸入端，由ABCD對輸出尋址，54/74154還可作1線－16線數據分配器。

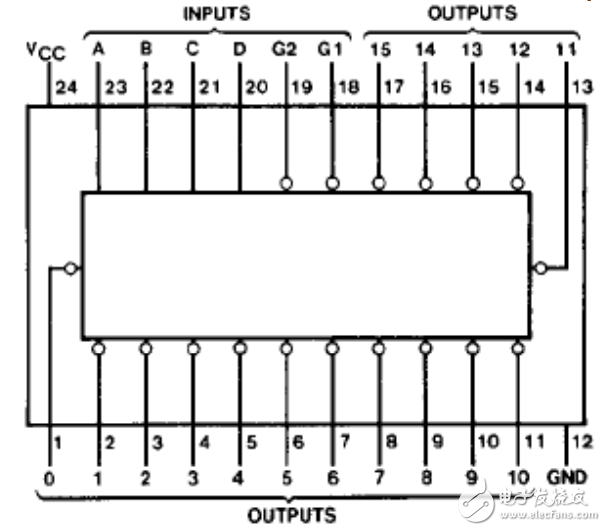

74ls154引腳圖（管腳圖）

引出端符號：

A、B、C、D譯碼地址輸入端（低電平有效）

G1、G2選通端（低電平有效）

0－15輸出端（低電平有效）

74ls154工作原理

這種單片4 線—16 線譯碼器非常適合用于高性能存儲器的譯碼器。當兩個選通輸入G1 和G2 為低時， 它可將4 個二進制編碼的輸入譯成16 個互相獨立的輸出之一。實現解調功能的辦法是：用4 個輸入線寫出輸出線的地址，使得在一個選通輸入為低時數據通過另一個選通輸入。當任何一個選通輸入是高時，所有輸出都為高。

74ls154功能表（真值表）

極限值

電源電壓------------------------------------------------7V

輸入電壓-----------------------------------------------5.5V

工作環境溫度

54154-----------------------------------－55～125℃

74154-----------------------------------------0～70℃

貯存溫度-----------------------------------------－65～150℃

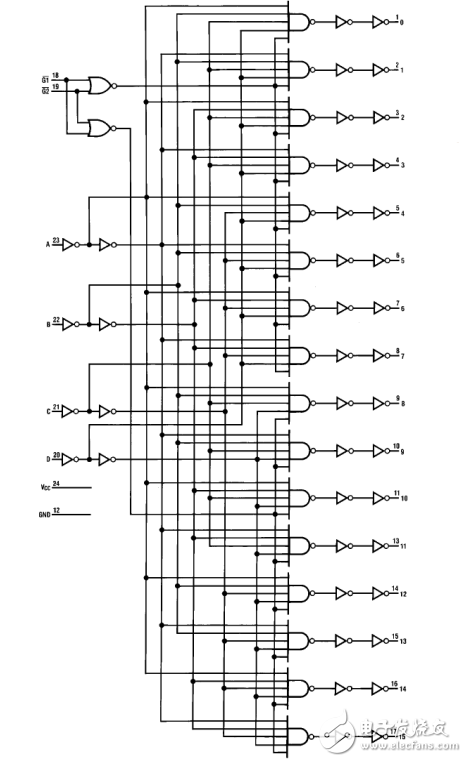

74ls154邏輯圖

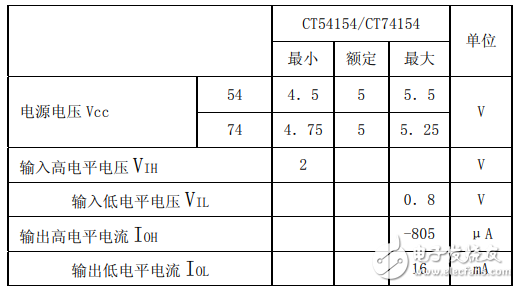

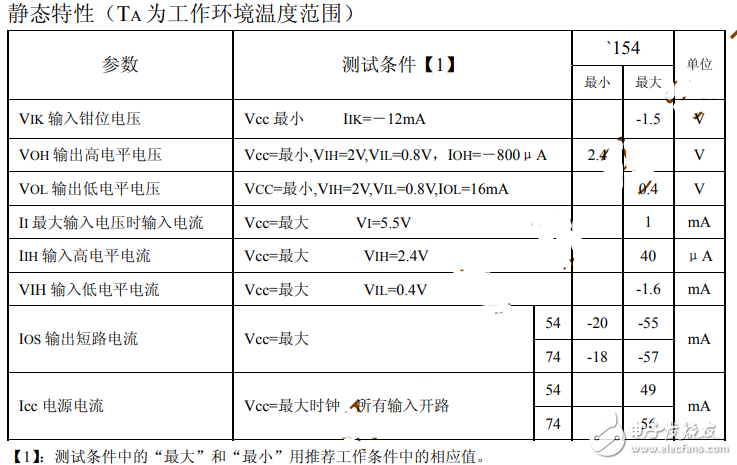

推薦工作條件

74ls154應用電路

LED流水燈電路
