具有11個輸入端的12 位模數轉換器7LC2543 是美國德州儀器公司于近幾年推出的一種性能價格比較優的12 位A/ D 轉換芯片，具有多種封裝形式，并具有民用級、工業級、軍用級產品。在產品型號、規格、封裝形式、適用范圍等方面。已形成一個系列。一九九八年以來開始在我國推廣使用。

　　就12 位A/ D 轉換器來說，TCL2543 具有轉換快、穩定性好、與微處理器接口簡捷、價格低等優點，相信在我國單片機應用領域將會很快推廣鑒于51系列單片機是我國單片機應用領域的主流型號，一批與之兼容的單片機（如A789C51、GMS97C51等） 于近幾年相繼推廣使用。

　　51系列術語含義可以擴大，我們可以把與51系列兼容的單片機稱為廣義51系列或51系列兼容機以下統一使用51系列術語。可以預計，51系列單片機的開發應用。在我國的單片機應用領域仍將是主導地位。因此。探討TLC2543 與51系列單片機接口具有實際意義。

　　但是，ILC2543 與帶有串行外設接口（SPI，Serial Peripheral Interface） 的微處理器易于接口。而51系列單片機不具有SP1，因此必須用軟件合成SPI 的操作。

　　7LC2543 與51系列單片機接口

　　目前使用的51系列單片機沒有SPI或相同的接口能力。為了與1LC2543接口。可以根據上節所給出的編程要點，利用軟件合成SPI操作，完成A/D 數據的采集圖2 給出了TLC2543 與51系列接口的一種方式。

　　圖中7LC2543 與單片機之間只用4根線，轉換結束EOF未接入單片機，這是基于二個工作周期之間的單片機指令一般大于104s，轉換已經完成，不必判斷EOF，也可以通過試驗或計算指令執行時間確定轉換是否結束，這樣可以省去一根接線。下一節將根據此電路進行A/ D 采集程序的設計。

　　需要說明的是，圖2 僅給出原理圖，為了使電路簡捷，有關電源、參考電壓去耦等電路未畫出。

　　數據采集程序設計

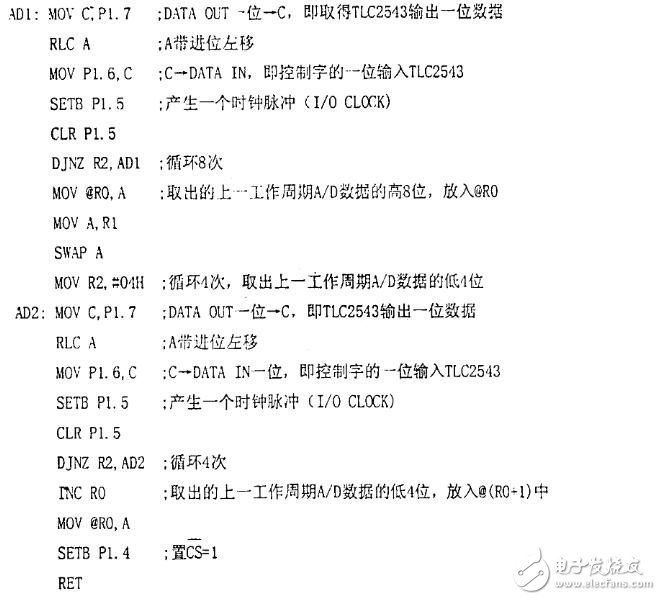

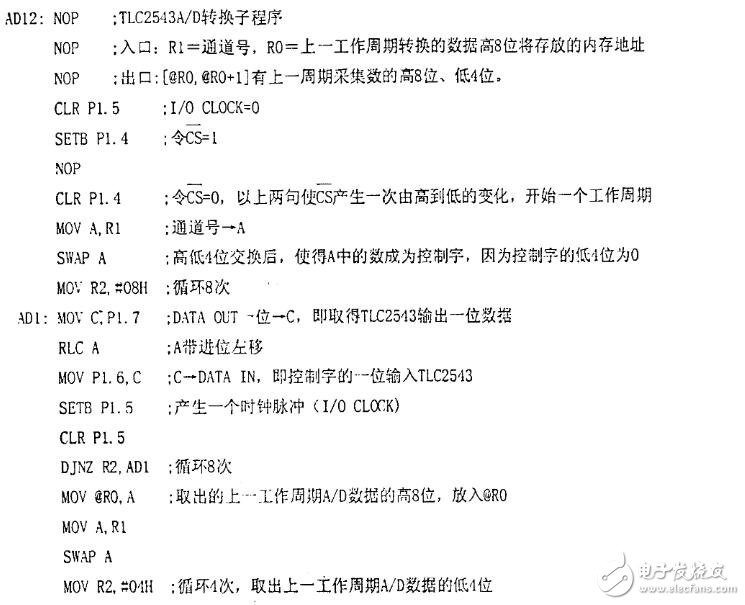

　　根據TLC2543 的工作原理及圖2 電路，可以進行A/ D采集程序的設計。設TLC2543 工作于輸出數據為12位、高位先送出、輸出數據為二進制的格式，這樣控制字的高4位為通道號，低4位均為0。以下是采集一個通道的ILC2543A/ D轉換子程序，其中給出了詳細的注釋。

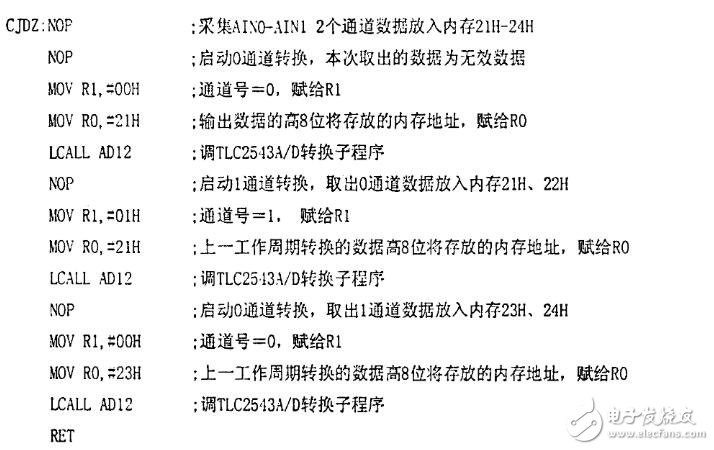

　　以下是利用上述子程度采集0通道數據放入內存21H、22H，采集1通道數據放入內存23H、24H的主程序。注意其中調用了三次子程序，而第一次調用取出的數據是隨機數。
