虛短和虛斷怎么理解？

　　虛短、虛斷是模擬電路中理想集成運放的兩個重要概念。由于運放的電壓放大倍數很大，一般通用型運算放大器的開環電壓放大倍數都在80dB以上。而運放的輸出電壓是有限的，一般在10V～14V。因此運放的差模輸入電壓不足1mV，兩輸入端近似等電位，相當于“短路”。開環電壓放大倍數越大，兩輸入端的電位越接近相等。

　　虛短

　　虛短指在理想情況下，兩個輸入端的電位相等，就好像兩個輸入端短接在一起，但事實上并沒有短接，稱為“虛短”。虛短的必要條件是運放引入深度負反饋。集成運放的線性應用時，可近似地認為uN-uP=0，uN=uP時，即反相與同相輸入端之間相當于短路，故稱虛假短路，簡稱“虛短”。

　　“虛短”是指在分析運算放大器處于線性狀態時，可把兩輸入端視為等電位，這一特性稱為虛假短路，簡稱虛短。顯然不能將兩輸入端真正短路。

　　虛斷

　　虛斷指在理想情況下，流入集成運算放大器輸入端電流為零。這是由于理想運算放大器的輸入電阻無限大，就好像運放兩個輸入端之間開路。但事實上并沒有開路，稱為“虛斷”。當兩個輸入端的輸入電流為零，即iN=iP=0時，可認為反相與同相輸入端之間相當于斷路，稱為虛假斷路，簡稱“虛斷”。

　　由于運放的差模輸入電阻很大，一般通用型運算放大器的輸入電阻都在1MΩ以上。因此流入運放輸入端的電流往往不足1uA，遠小于輸入端外電路的電流。故通常可把運放的兩輸入端視為開路，且輸入電阻越大，兩輸入端越接近開路。

　　集成運算放大器的虛短虛斷概念分析

　　為了進一步探討集成運算放大器的虛短虛斷概念，文中主要分析了以下內容：理想運放的基本條件、理想運放的等效模型、虛短虛斷虛地的概念、 反相比例運算電路，這一研究對于集成電路的進一步認識具有一定的參考價值。

　　1.理想運放的基本條件

　　在進行差值的模式模擬的過程中，對于其電壓在進行增加的時候，其增益的一方可以進行沒有限制的擴大；于此同時那些頻帶的寬度也是沒有優良限制的；并且，對于共模的電壓來說，其增益的狀況可能會變成數值零；而且當其電壓在進行輸入的時候，狀況失調，并且其在進行電流的偏置過程時，能夠將輸入的噪聲進行電壓的分析，也需要將電流的均衡數值更改為零；另外在進行陰抗的輸入的時候，其數值應當是無限大的；而在進行陰抗的輸出時，其數值為零。

　　2. 理想運放的等效模型

　　對于理想的運放等效模型來說，我們可以從反饋的角度對其進行探討。其在進行工作的時候，基本上處于兩種態度，首先則是對于反饋的負面數值的工作狀況，其次則是對于反饋的正面數值以及反饋在進行開環時候的狀態。這樣的話，當集成的運作在進行反饋的時候，正處于最為深度的反饋負值的情況下，那么對于其所輸出的電壓以及其所輸入的電壓來說，將會成正比的關系。

　　3.虛短虛斷虛地的概念

　　對于理想的數值進行運送和放收的時候，其存在的差值是會將其具體的電壓進行增大的，并且結果還是能夠增加到無限數值的擴大。而在進行電壓之間的進行變化的時候，其過程的條件需要在有限的數值上面進行變化，這樣做的前提條件就是需要將輸入時所輸入的差模更改為零電壓，也就是說而，從這具體的狀況可以明確的得出，這些在相同的端口進行的時候，與其在同等條件下的相反的端口所表達出來的電壓情況在很大程度上都是一樣的。所以，該電路就被成為起家的短路。如果在同樣的設備之下，對于完全相反的兩個端口，其顯示的點位也是完全相反的，也并不存在著直接的進行接觸，這樣的狀況被稱之為虛地。然而，在這樣的過程中，如果其顯示的電阻并沒有出現正常的情況，而后出現了無限大的電阻狀況，那么這樣的情況，在它集成電路的兩端所存在的電路，在一定狀況下幾乎變化為零，這樣的狀況就被稱之為虛假的斷路。

　　4.反相比例運算電路

　　在進行反比的驗證的過程時，對于其所存在的電路計算圖的模式，我們可以根據研究進行具體的闡述。通過具體的研究，我們可以得出，在經過信號1的輸入之后，對于外接的電阻也能夠進行相應的基礎運作的，其中所能夠呈現的應當是一個完全相反的電路，也就可以將其稱之為反饋的電阻2。這樣的話，在進行輸出端口的實驗之時，與其相反的如入端口之間存在著不同，并且還能夠將連接而成的電壓進行聯系和反饋，對于那些集成性能十分強大的電壓在過程的時候，也能夠將其平均的實現電阻的平衡，這一過程就叫做平衡的電阻3.而那些主要是用來進行相同端口的使用，并且與相反的端口進行外界電阻方面的出現了相同的狀況的時候，這樣就能夠在很大程度上能夠保證其在進行工作的時候，一直處在一種相對比較平衡的狀態。這樣的話，也能夠對于偏置的電流進行一種輸入性質的消除，以及對于溫漂也會產生一定的影響。所以，為了能夠將傳輸的行為在一種最為理想化的情境下實現，這就需要對于短路進行反復的運算和選擇。

　 如何用”虛短“和”虛斷“分析運放電路

　　由于運放的電壓放大倍數很大，一般通用型運算放大器的開環電壓放大倍數都在80 dB以上。而運放的輸出電壓是有限的，一般在 10 V～14 V。因此運放的差模輸入電壓不足1 mV，兩輸入端近似等電位，相當于 “短路”。開環電壓放大倍數越大，兩輸入端的電位越接近相等。“虛短”是指在分析運算放大器處于線性狀態時，可把兩輸入端視為等電位，這一特性稱為虛假短路，簡稱虛短。顯然不能將兩輸入端真正短路。 由于運放的差模輸入電阻很大，一般通用型運算放大器的輸入電阻都在1MΩ以上。因此流入運放輸入端的電流往往不足1uA，遠小于輸入端外電路的電流。故 通常可把運放的兩輸入端視為開路，且輸入電阻越大，兩輸入端越接近開路。“虛斷”是指在分析運放處于線性狀態時，可以把兩輸入端視為等效開路，這一特性 稱為虛假開路，簡稱虛斷。顯然不能將兩輸入端真正斷路。

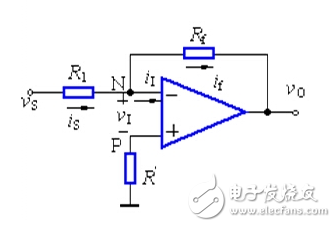

　　如圖，是常見的反相比例運算放大電路，下面用虛短和虛斷的方法來分析電路。

　　在反相放大電路中，信號電壓通過電阻R1加至運放的反相輸入端，輸出電壓vo通過反饋電阻Rf反饋到運放的反相輸入端，構成電壓并聯負反饋放大電路。

　　運放的同相端接地=0V，反相端和同相端虛短，所以也是0V，反相輸入端輸入電阻很高，虛斷，幾乎沒有電流注入和流出，那么R1和Rf相當于是串聯的，流過一個串聯電路中的每一只組件的電流是相同的，即流過R1的電流和流過Rf的電流是相同的。

　　根據歐姆定律：

　　Is= （Vs- V-）/R1 ………a

　　If= （V- - Vo）/Rf ……b

　　V- = V+ = 0 ………………c

　　Is= If ……………………d

　　求解后可能Vo== （-Rf/R1）*Vi

　　在分析電路的過程中，暫時不用管運放的其他特性，就根據虛短和虛斷的特性來分析。當然，若運放不工作在放大區時，不滿足虛短和虛斷發條件，不能使用此種方法來分析。如比較器。

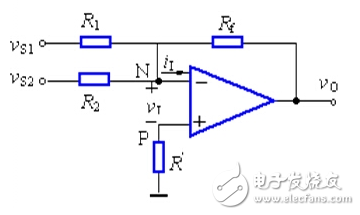

　　如下圖，是運放實現的加法器，用虛短和虛斷的方法來分析此電路。

　　由于電路存在虛短，運放的凈輸入電壓vI=0，反相端為虛地。

　　vI=0，vN=0…………………………………………a

　　反相端輸入電流iI=0的概念，通過R2與R1的電流之和等于通過Rf的電流故 （Vs1 – V-）/R1 + （Vs2 – V-）/R2 = （V- –Vo）/Rf…………b.

　　如果取R1=R2=R3，由a，b兩式解得-Vout=Vs1+Vs2.

　　式中負號為反相輸入所致，若再接一級反相電路，可消去負號，

　　虛短是運放正輸入端和負輸入端的電壓相等，近似短路；虛斷是流入正負輸入端的電流為0。只要 掌握了這一點，在運用歐姆定律，即可很容易的分析同相比例放大電路，反向比例放大電路等常用的運放放大電路。

　　結論

　　建立理想集成運算放大器的等效模型，討論集成運算放大器的虛斷、虛短、虛地的概念，并運用它們分析集成運放的比例運算，在進行電路的比例性質的運算過程時，對于其最為基本的操作模式應當是運放應用電路，因為它可以講具有實際電路的基礎電路、放大器的通用數據，這樣的三種集成運放共同組合而成，這樣的狀況會使得工業化進行控制的時候能夠實現自動化，也能夠運用多個方面。
