積分電路原理

　　因C1兩端電壓不能突變，在輸入信號上升沿至平頂階段，輸入信號經R1對C1充電，C1兩端電壓因充電電荷的逐漸積累而緩慢上升;同樣，在輸入信號的下降沿及低電平時刻，C1通過R1放電，其上電壓逐漸降低。由RC電路延遲效應，達到了波形變換的目的。在此過程中，因C1的遲緩反應”，忽視了信號的突變部分。

　　積分電路（integrating circuit）是指使輸出電壓與輸入電壓的時間積分值成比例的電路。在信號處理電路和有源網絡中作模擬運算的積分器常用運算放大器構成。最簡單的積分電路由一個電阻R和一個電容C構成，如圖a所示。

　　如果把R和C換個位置，就成了微分電路（但輸入的電壓應該是交流信號才可通過電容），如圖b所示。

　　積分電路特點

　　積分電路可以使輸入方波轉換成三角波或者斜波

　　積分電路電阻串聯在主電路中，電容在干路中

　　積分電路的時間常數t要大于或者等于10倍輸入脈沖寬度

　　積分電路輸入和輸出成積分關系

　　積分電路的作用

　　積分電路的作用是可以積累微小的偏差信號，到達設定值時輸出提醒。在自控原理中用來消除誤差。

　　積分電路使輸入方波轉換成三角波或者斜波，主要用于波形變換、放大電路失調電壓的消除及反饋控制中的積分補償等場合。其主要用途有：

　　1. 在電子開關中用于延遲。

　　2. 波形變換。

　　3. A/D轉換中，將電壓量變為時間量。

　　4. 移相。

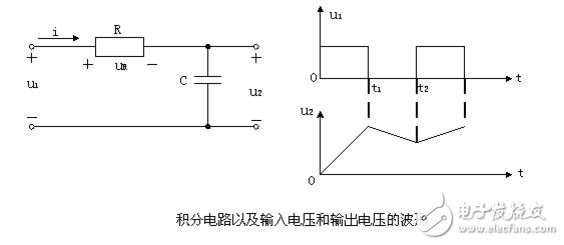

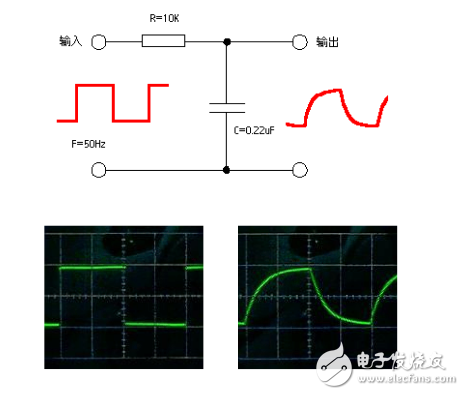

　　這里介紹積分電路的一些常識。下面給出了積分電路的基本形式和波形圖。
