自動電平控制介紹

對比alc與輸出限幅

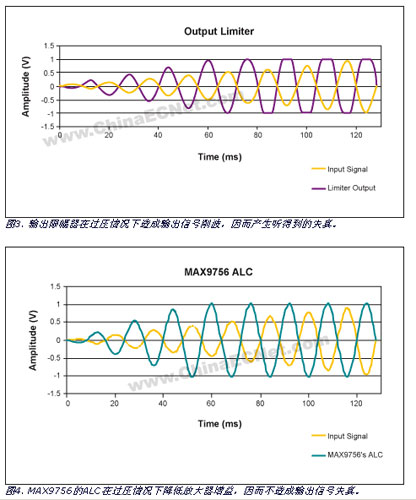

alc不同于傳統意義上的輸出限幅。輸出限幅功能是將輸出信號擺幅限制在預定的幅度,來保護電聲元件不因過高的峰值而損壞。結果造成輸出信號削波(失真) (圖3)。而alc功能是通過降低增益來保護電聲元件的。不會產生失真(圖4)。

alc如何工作？

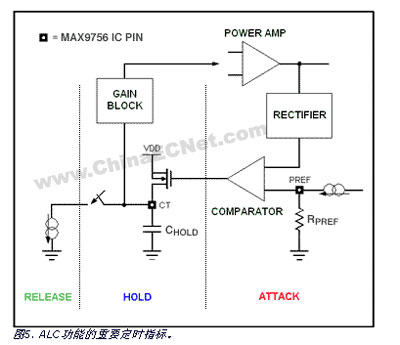

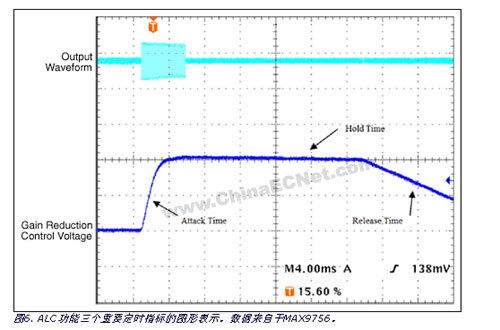

在maxim的alc技術中有三個重要的定時指標(圖5和6)：出動時間,保持時間和釋放時間。

出動時間
這個時間是指當輸出信號已超出門限電平后,降低增益所需的時間。該時間常數取決于15,000 x cct (秒),其中cct是外接的定時電容。該時間常數的選取和具體應用有關。例如,有些應用要求迅速降低瞬態聲響(如軍鼓敲擊聲、槍擊聲等)的音量,此時就必須選取較短的出動時間。在另外一些出動時間較長的應用中,alc將忽略短時的峰值,只有當響度明顯增加時才降低增益。

保持時間
指信號落到門限電平以下后的延遲(釋放階段開始前)。保持時間不可調;內部設定為50ms。保持時間的設置是為了防止發生增益‘喘息’ (alc響應低頻分量的動作能夠被聽到)。當信號超過預設門限,重新進入出動階段時,保持時間的作用被撤銷。

釋放時間
指信號落到門限電平以下,且已經過了保持時間之后,增益回到其正常水平所需的時間。更確切地講,釋放時間定義為當輸入信號落到pref (引腳29)門限以下且經過50ms保持時間之后,增益從6db壓縮點釋放到正常增益的10%以?xún)?nèi)的時間。釋放時間由出動/釋放時間比確定,這個比率可通過設定dr(引腳25)的邏輯狀態來選擇(表1)。釋放時間可在95ms之10s間調節。
