按照發生源劃分
按照傳播路徑劃分
按照輻射干擾的產生原因劃分
按照不同設備的工作原理劃分
按照發生的頻率劃分
按照頻率范圍劃分
不同的交流電源
　　而且可以在每一類中進一步分類。根據發生源可將干擾細分如圖1～圖4。

圖1 電磁干擾源類別

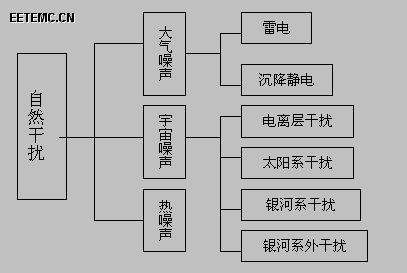

圖2自然干擾源類別

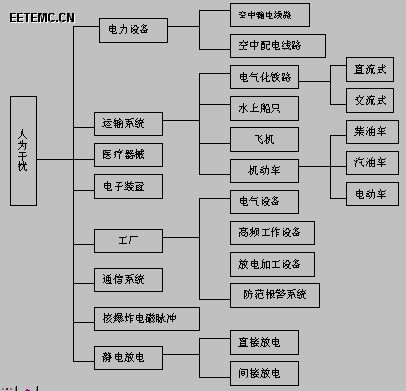

圖3人為干擾源類別

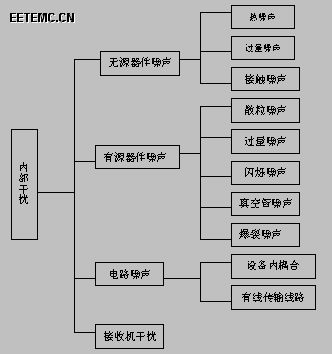

圖4 內部干擾源類別

　　從受干擾方面來看,外來噪聲是外界干擾,內部噪聲是機內噪聲。

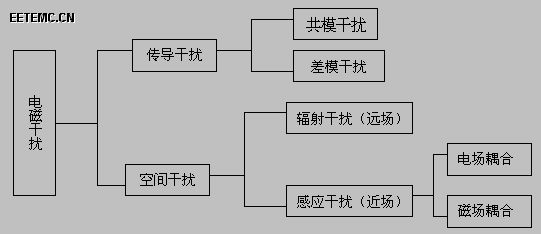

　　除此之外,噪聲按傳遞途徑分類如圖5所示。

圖5 按照干擾傳輸路徑分類

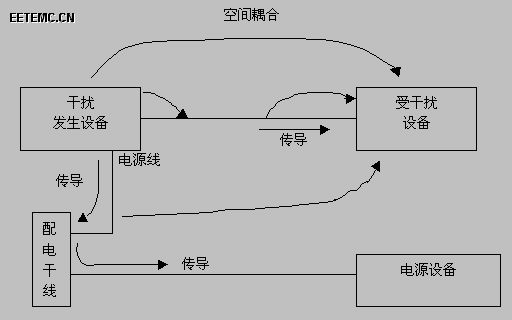

　　干擾傳播的途徑如圖6所示。有通過電源線、信號線、地線、大地等途徑傳播的“傳導干擾”,也有通過空間直接傳播的“空間干擾”。

　　這些噪聲并不獨立存在,在傳播過程中又會出現新的復雜噪聲。

圖6 干擾傳播路徑

　　造成數字電路工作不正常的干擾可分為：①電源干擾,②反射,③振鈴（LC共振）：上沖、下沖,④狀態翻轉干擾,⑤串擾干擾（相互干擾、串音）,⑥直流電壓跌落。

　　造成開關電源質量下降的干擾分為：①出現在輸出入端子上的干擾（電流交流聲,尖峰脈沖噪聲,回流噪聲）;②影響內部工作的干擾（開關干擾,振蕩,再生噪聲）。

　　按發生的頻率分為：突發干擾,脈沖干擾,周期性干擾,瞬時干擾,隨機干擾,跳動干擾。

　　造成交流電源質量下降的干擾分為：高次諧波干擾,保護繼電器,開關的震顫干擾,雷電涌,尖峰脈沖干擾,噴射環電弧,瞬時浪涌。

　　將來可能會將下面這些項目歸入到交流干擾內：瞬時停電,瞬時下降,頻率變化,電壓變化,高次諧波失真。

　　另外還干擾按頻率分為：低頻干擾,高頻干擾。

　　如上所述,干擾可以分成很多類別,這些干擾既產生于電氣電子設備,又干擾電氣電子設備,造成設備的故障和停用,帶來經濟和人員傷害。為了使各種設備能夠互不干擾,正常工作,應運而生了EMC技術。

　　簡而言之,EMC是“不發干擾,不受干擾”。現在國內外都在研究開發EMC技術,并應用于電氣電子設備的制造中。

問： 什么是共模干擾和差模干擾？為什么有二種？

答： 從干擾源發出的干擾泄漏到外部的途徑、或者是干擾侵入到受干擾的設備中的途徑,有電壓、電流通過電源線或信號線的傳導傳輸和靠電磁波在空間輻射傳輸二種途徑。

　　電壓電流的變

化通過導線傳輸時有二種形態,我們將此稱做“共模”和“差模”。設備的電源線、電話等的通信線、與其它設備或外圍設備相互交換的通訊線路,至少有兩根導線,這兩根導線作為往返線路輸送電力或信號。但在這兩根導線之外通常還有第三導體,這就是“地線”。干擾電壓和電流分為兩種：一種是兩根導線分別做為往返線路傳輸;另一種是兩根導線做去路,地線做返回路傳輸。前者叫“差模”,后者叫“共模”。

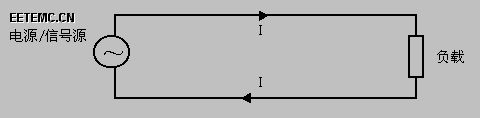

　　如圖1所示,電源、信號源及其負載通過兩根導線連接。流過一邊導線的電流與另一邊導線的電流幅度相同,方向相反。但是干擾源并不一定連接在兩根導線之間。由于噪聲源有各種形態,所以也有在兩根導線與地線之間的電壓。其結果是流過兩根導線的干擾電流幅度不同。

圖1 差模干擾

　　請看圖2,在加在兩線之間的干擾電壓的驅動下,兩根導線上有幅度相同但方向相反的電流（差模電流）。但如果同時在兩根導線與地線之間加上干擾電壓,兩根線就會流過幅度和方向都相同的電流,這些電流（共模）合在一起經地線流向相反方向。我們來考察流過兩根導線的電流。一根導線上的差模干擾電流與共模干擾同向,因此相加;另一根導線上的差模噪聲與共模噪聲反向,因此相減。因此,流經兩根導線的電流具有不同的幅度。

　　我們再來考慮一下對地線的電壓。如圖2,對于差模電壓,一根導線上是（線間電壓）/2,而另一根導線上是 -（線間電壓）/2,因而是平衡的。但共模電壓兩根導線上相同。所以當兩種模式同時存在時,兩根導線對地線的電壓也不同。
