電阻星形聯接與三角形聯接的等效變換

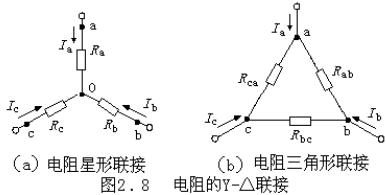

三個電阻的一端連接在一起構成一個節點O，另一端分別為網絡的三個端鈕a、b、c，它們分別與外電路相連，這種三端網絡叫電阻的星形聯接，又叫電阻的Y聯接。如圖2．8（a）所示。
三個電阻串聯起來構成一個回路，而三個連接點為網絡的三個端鈕a、b、c，它們分別與外電路相連，這種三端網絡叫電阻的三角形聯接，又叫電阻的△聯接。如圖2．8（b）所示。

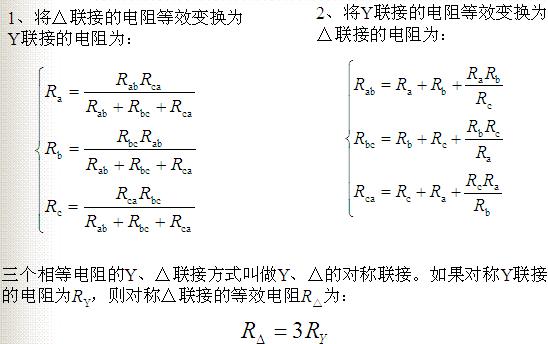

1、將△聯接的電阻等效變換為Y聯接的電阻為：
2、將Y聯接的電阻等效變換為△聯接的電阻為：
三個相等電阻的Y、△聯接方式叫做Y、△的對稱聯接。如果對稱Y聯接的電阻為RY，則對稱△聯接的等效電阻R△為：
