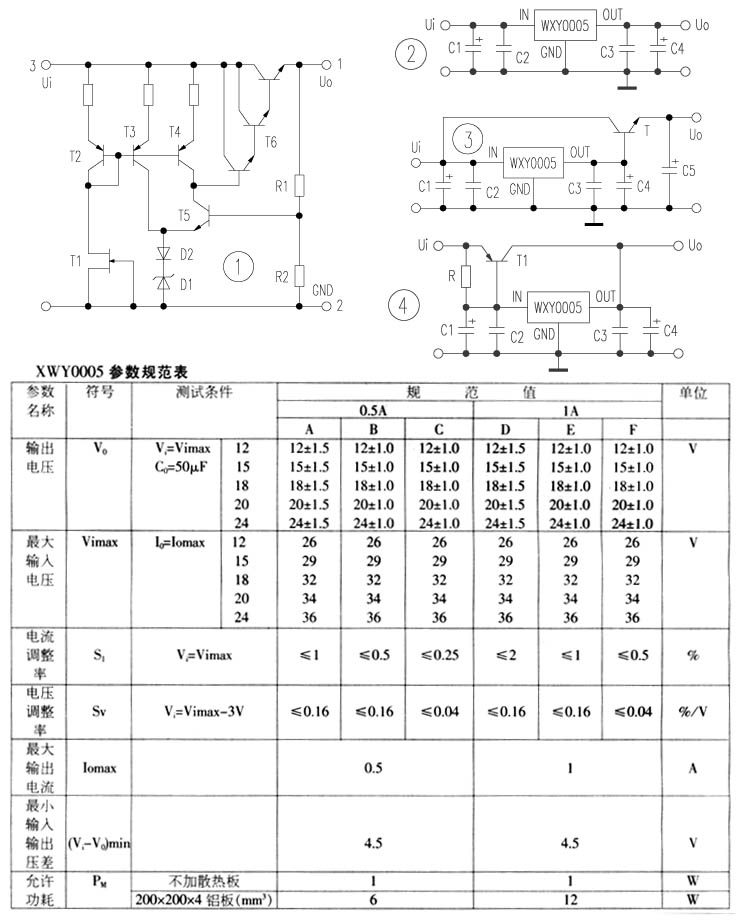

三端穩壓器ＸＷＹ０００５是一種固定輸出的三端集成穩壓器，輸出電壓分為１２Ｖ、１５Ｖ、１８Ｖ、２０Ｖ、２４Ｖ五種，輸出電流為０．５～１Ａ。其明顯缺點是：精度低，沒有自我保護功能。ＸＷＹ０００５的內部電路原理如圖１，技術參數如附表所示。
    ＸＷＹ０００５的一般應用電路如圖２所示，在選取輸入電壓時，必須考慮到電路的最小輸入－輸出電壓差，即輸入電壓應滿足下式要求，Ｖｉ≥Ｖ０＋（Ｖｉ－Ｖ０）ｍｉｎ，其中Ｖｉ為輸入電壓，Ｖ０為輸出電壓，（Ｖｉ－Ｖ０）ｍｉｎ為最小輸入－輸出電壓差。圖３為用ＮＰＮ型三極管進行擴流的應用方法，三極管Ｔ的輸出電流為Ｉ０＝βＩ０００５，其中β為三極管Ｔ的放大倍數，Ｉ０００５為ＸＷＹ０００５的輸出電流，整個電路的輸出電壓為Ｕ０＝Ｕ０１－Ｕｂｅ，其中Ｕ０１為ＸＷＹ０００５的輸出電壓，Ｕｂｅ為Ｔ的ｂ－ｅ結壓降。圖４為用ＰＮＰ型三極管進行擴流的應用方法，Ｔ為擴流功率管，Ｒ為偏置電阻，其取值可自行設定，例如Ｔ的導通電壓為０．３Ｖ，流過ＸＷＹ０００５的電流為０．２Ａ，則電阻Ｒ的阻值應為０．３Ｖ÷０．２Ａ＝１．５Ω。在圖４中，整個電路的輸出電流Ｉ０＝ＩＴ＋Ｉ０００５，其中ＩＴ為擴流三極管Ｔ的輸出電流，Ｉ０００５為ＸＷＹ０００５的輸出電流，整個電路的輸出電壓與ＸＷＹ０００５輸出電壓相同。
