可調式三端穩壓器的典型應用

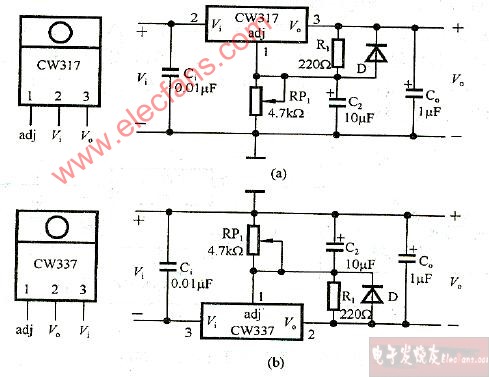

可調式三端穩壓器能輸出連續可調的直流電壓。常見產品如圖4所示。其中，CW317系列穩壓器輸出連續可調的正電壓，CW337系列穩壓器輸出連續可調的負電壓。穩壓器內部含有過流、過熱保護電路。R1與RP1組成電壓輸出調節電路，輸出電壓
Vo≈1.25(1+RP1/R1) （7）
R1的值為120 ~240Ω，流經R1的泄放電流為5mA～10mA。RP1為精密可調電位器。電容C2與RP1并聯組成濾波電路，以減小輸出的紋波電壓。二極管D的作用是防止輸出端與地
短路時，損壞穩壓器。集成穩壓器的輸出電壓Vo與穩壓電源的輸出電壓相同。穩壓器的最大允許電流ICM壓差；(Vi-Vo)max為穩壓器的最大輸入、輸出壓差。

可調式三端穩壓器的典型應用
