? ?　漏電保護器（漏電保護開關）是一種電橋安全裝置。將漏電保護器安裝在低壓電路中，當發生漏電和觸電時，且達到保護器所限定的動作電流值時，就立即在限定的時間內自動斷開電源進行保護。

　　漏電保護器的作用

　　漏電斷路器，包含了漏電保護器和普通斷路器的功能。

　　其中，普通斷路器具有過載保護和短路保護的功能，二者能夠實現，均是依靠內部熱敏結構，感應電路中的溫度來實現的。本文不詳細介紹。

　　在這里，我們詳細介紹一下漏電保護器這個附件的作用。

　　顧名思義，它的主要作用，就是防止漏電。其中包括：相線漏電、相線接地漏電和用電設備本身漏電。不論是哪種漏電保護，最終目的都是為了防止人觸電（過載保護和短路保護在一定程度上是為了保護線路和用電設備）。

　　換句話說，漏電保護器存在的唯一目的，就是為了保護人的。提供保護的方式，就是落閘斷電。

　　漏電保護器的原理

　　漏電保護器還有一個名字，叫做“剩余電流動作保護器”，什么意思呢？就是檢測剩余電流的。

　　主要分為三個部分：檢測元件、中間放大機構和執行機構。

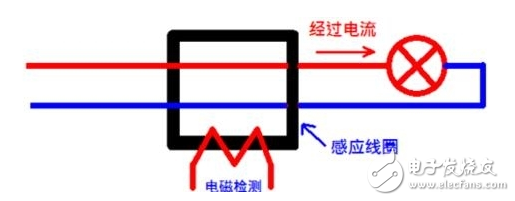

　　檢測元件：這一部分，有點像一個零序電流互感器。主要組成部分是一個纏滿電線的鐵環（線圈），零線和火線從線圈中穿過。這個線圈就是用來監測電流的。

　　正常情況下，線圈里的一根零線和一根火線，二者內部的電流方向應該是相反的，且電流大小相同。此時，二者的向量之和為0。

　　如果電路中發生漏電，那么電流就會泄漏出去一部分，此時再進行檢測，向量之和就不為0了。

　　一旦檢測到向量之和不為0，檢測元件就會將這一信號傳遞給中間環節。

　　中間放大機構：中間環節包括放大器、比較器和脫扣器。一旦接收到檢測元件傳來的漏電信號，中間環節就會經過放大，傳遞信號給執行機構。

　　執行機構：該機構，是由一塊電磁鐵和一個杠桿組成。當中間環節將漏電信號放大后，電磁鐵通電，產生磁力，將杠桿吸落下來，完成跳閘動作。
