DAC0832引腳圖、功能介紹、原理電路圖：

　　DAC0832是采樣頻率為八位的D/A轉換芯片，集成電路內有兩級輸入寄存器，使DAC0832芯片具備雙緩沖、單緩沖和直通三種輸入方式，以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。所以這個芯片的應用很廣泛,關于DAC0832應用的一些重要資料見下圖：

　　D/A轉換結果采用電流形式輸出。若需要相應的模擬電壓信號，可通過一個高輸入阻抗的線性運算放大器實現。運放的反饋電阻可通過RFB端引用片內固有電阻，也可外接。DAC0832邏輯輸入滿足TTL電平，可直接與TTL電路或微機電路連接。

　　DAC0832引腳功能說明：

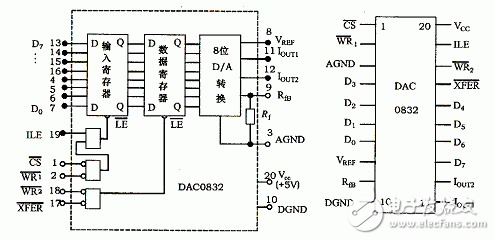

　　DI0~DI7：數據輸入線，TLL電平。

　　ILE：數據鎖存允許控制信號輸入線，高電平有效。

　　CS：片選信號輸入線，低電平有效。

　　WR1：為輸入寄存器的寫選通信號。

　　XFER：數據傳送控制信號輸入線，低電平有效。

　　WR2：為DAC寄存器寫選通輸入線。

　　Iout1：電流輸出線。當輸入全為1時Iout1最大。

　　Iout2：電流輸出線。其值與Iout1之和為一常數。

　　Rfb：反饋信號輸入線,芯片內部有反饋電阻。

　　Vcc：電源輸入線 (+5v~+15v)

　　Vref：基準電壓輸入線 (-10v~+10v)

　　AGND：模擬地,摸擬信號和基準電源的參考地。

　　DGND：數字地,兩種地線在基準電源處共地比較好。

　　DAC0832內部結構和外部結構：

　　DAC0832內部結構

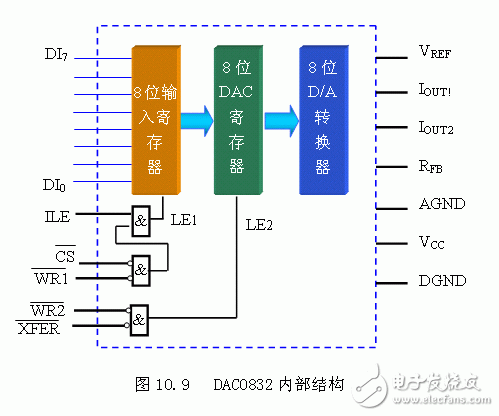

　　DAC0832的內部結構如圖10.9所示。DAC0832中有兩級鎖存器，第一級鎖存器稱為輸入寄存器，它的鎖存信號為ILE；第二級鎖存器稱為DAC寄存器，它的鎖存信號為傳輸控制信號。因為有兩級鎖存器，DAC0832可以工作在雙緩沖器方式，即在輸出模擬信號的同時采集下一個數字量，這樣能有效地提高轉換速度。此外，兩級鎖存器還可以在多個D/A轉換器同時工作時，利用第二級鎖存信號來實現多個轉換器同步輸出。

　　圖10.9中LE為高電平、和為低電平時，為高電平，輸入寄存器的輸出跟隨輸入而變化；此后，當由低變高時，為低電平，資料被鎖存到輸入寄存器中，這時的輸入寄存器的輸出端不再跟隨輸入資料的變化而變化。對第二級鎖存器來說，和同時為低電平時，為高電平，DAC寄存器的輸出跟隨其輸入而變化；此后，當由低變高時，變?yōu)榈碗娖剑瑢⑤斎爰拇嫫鞯馁Y料鎖存到DAC寄存器中。

　　DAC0832外部連接

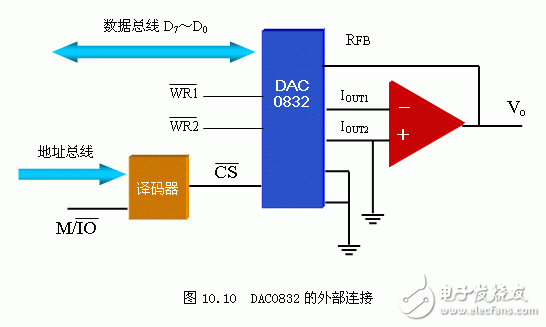

　　DAC0832的外部連接線路如圖10.10所示

　　DAC0832工作方式

　　DAC0832進行D/A轉換，可以采用兩種方法對數據進行鎖存。

　　第一種方法是使輸入寄存器工作在鎖存狀態，而DAC寄存器工作在直通狀態。具體地說，就是使和都為低電平，DAC寄存器的鎖存選通端得不到有效電平而直通;此外，使輸入寄存器的控制信號ILE處于高電平、處于低電平，這樣，當端來一個負脈沖時，就可以完成1次轉換。

　　第二種方法是使輸入寄存器工作在直通狀態，而DAC寄存器工作在鎖存狀態。就是使和為低電平，ILE為高電平，這樣，輸入寄存器的鎖存選通信號處于無效狀態而直通；當和端輸入1個負脈沖時，使得DAC寄存器工作在鎖存狀態，提供鎖存數據進行轉換。

　　根據上述對DAC0832的輸入寄存器和DAC寄存器不同的控制方法，DAC0832有如下3種工作方式：

　　⑴ 單緩沖方式。單緩沖方式是控制輸入寄存器和DAC寄存器同時接收資料，或者只用輸入寄存器而把DAC寄存器接成直通方式。此方式適用只有一路模擬量輸出或幾路模擬量異步輸出的情形。

　　⑵ 雙緩沖方式。雙緩沖方式是先使輸入寄存器接收資料，再控制輸入寄存器的輸出資料到DAC寄存器，即分兩次鎖存輸入資料。此方式適用于多個D/A轉換同步輸出的情節。

　　⑶ 直通方式。直通方式是資料不經兩級鎖存器鎖存，即，，，均接地，ILE接高電平。此方式適用于連續反饋控制線路，不過在使用時，必須通過另加I/O接口與CPU連接，以匹配CPU與D/A轉換。

　　DAC0832應用電路程序

　　采用ADC0809實現 A/D 數據轉換

　　(一) D/A 轉換器DAC0832

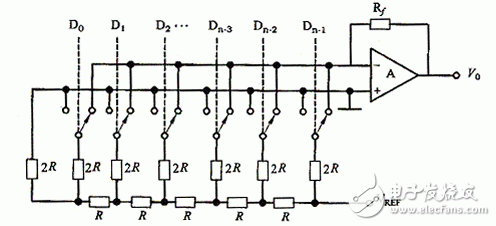

　　DAC0832是采用CMOS工藝制成的單片直流輸出型8位數/模轉換器。如圖4-82所示，它由倒T型R-2R電阻網絡、模擬開關、運算放大器和參考電壓VREF四大部分組成。運算放大器輸出的模擬量V0為：

　　由上式可見，輸出的模擬量 與輸入的數字量() 成正比，這就實現了從數字量到模擬量的轉換。

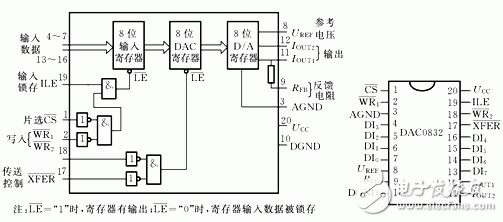

　　一個8位D/A轉換器有8個輸入端(其中每個輸入端是8位二進制數的一位)，有一個模擬輸出端。輸入可有28=256個不同的二進制組態，輸出為256個電壓之一，即輸出電壓不是整個電壓范圍內任意值，而只能是256個可能值。圖4-83是DAC0832的邏輯框圖和引腳排列。

　　圖4-83

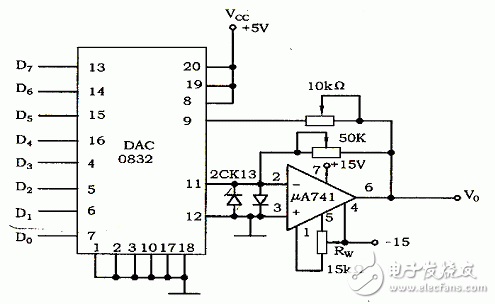

　　DAC0832 輸出的是電流，一般要求輸出是電壓，所以還必須經過一個外接的運算放大器轉換成電壓。實驗線路如圖4-84所示：

　　圖4-85

　　IN0~IN7：8路模擬信號輸入端。

　　A1、A2、A0 ：地址輸入端。ALE地址鎖存允許輸入信號，在此腳施加正脈沖，上升沿有效，此時鎖存地址碼，從而選通相應的模擬信號通道，以便進行A/D轉換。

　　START：啟動信號輸入端，應在此腳施加正脈沖，當上升沿到達時，內部逐次逼近寄存器復位，在下降沿到達后，開始A/D轉換過程。

　　EOC：轉換結束輸出信號(轉換接受標志)，高電平有效。

　　OE：輸入允許信號，高電平有效。

　　CLOCK(CP)：時鐘信號輸入端，外接時鐘頻率一般為640kHz。

　　Vcc：+5V單電源供電。 、

　　Vref(+),Vref(-)：基準電壓的正極、負極。一般Vref(+)接+5V電源，Vref(-)接地。

　　D7~D0：數字信號輸出端。 由A2、A1、A0三地址輸入端選通8路模擬信號中的任何一路進行A/D轉換。

　　下面給出DAC0832應用電路D/A轉換的程序?qū)崿F(xiàn)：

　　DAC0832實現一次D/A轉換，可以采用下面程序段。設定要轉換的數據放在1000H單元中。

　　MOV BX,100H

　　MOV AL,[BX] ;取轉換資料

　　MOV DX,PORTA ;PORTA為D/A轉換器端口地址

　　OUT DX,AL
