二、鋰電池與鎳鎘電池

　　1、鋰離子電池及充電器

　　鋰電池輕薄短小且容量大，其陽極為石墨晶體，陰極通常為二氧化鈷鋰，在充放電反應中，鋰永遠以離子形態出現，所以這種電池稱為鋰離子電池。鋰離子電池與鎳氫鎳鎘電池相比有以下優點：1、單體電池工作電壓為3.6V，是鎳鎘電池的三倍；2、在容量相同的情況下，體積可減小30%，重量可降低50%；3、壽命可達1200次以上；4、允許工作溫度范圍（-20℃~+60℃）很寬，可大電流快速充電。

　　單體鋰離子電池的充電電壓必須嚴格保持在4.1V±50mV，若超過4.5V，可造成永久性破壞。其放電電壓不得低于2.2V，否則也會造成永久性破壞。最簡單的鋰離子電池充電器電路圖如上圖所示。該充電器中，采用了鋰離子電池充電控制器LM3420，可對兩只串聯鋰離子電池組充電。當電池組電壓低于8.4V時，LM3420輸出端（OUT）無輸出電流，晶體三極管VT2截止，因此，電壓可調穩壓器LM317輸出恒定電流，其值為1.25V/R。LM317額定輸出電流為1.5A，若需要更大的充電電流，可選用LM350或LM338。充電過程中，電池電壓不斷上升。電池電壓被LM3420的輸入腳（NI）檢測，當電池電壓升到8.4V時，LM3420開始輸出電流，使VT2開始控制LM317的輸出電壓，充電器轉入恒壓充電過程，電池電壓穩定在8.4V，充電器轉入恒壓充電過程，電池電壓穩定在8.4V，此后充電電流開始減小，充足電后，充電電流下降到涓流充電。當輸入電壓中斷后，晶體三極管VT1截止，電池組與LM3420斷開。二極管VD可避免電池通過LM317放電。

　　2、全自動鎘鎳電池充電器

　　鎳鎘電池正極板上的活性物質由 氧化鎳粉和石墨粉組成，石墨不參加化學反應，其主要作用是增強導電性。負極板上的活性物質由氧化鎘粉和氧化鐵粉組成，氧化鐵粉的作用是使氧化鎘粉有較高的 擴散性，防止結塊，并增加極板的容量。活性物質分別包在穿孔鋼帶中，加壓成型后即成為電池的正負極板。極板間用耐堿的硬橡膠絕緣棍或有孔的聚氯乙烯瓦楞板 隔開。電解液通常用氫氧化鉀溶液。

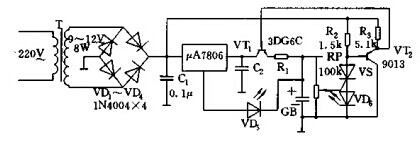

　　本充電器電路采用折點電壓法對鎘鎳電池進行充電。當電池充足電時，充電電流將自動減至8mA，同時用發光管指示充電結束，并給電池提供涓細電流，維持電量。因而不會產生過充及欠充現象，從而延長了鎳鎘電池的使用壽命，如圖。

　　圖中，VD3為充電指示，VD4為充電結束指示。充電部分采用三端穩壓塊μA7806組成恒流源充電電路。充電電流I=（6V/R1）+IVD6=（6V/R1）+8mA。適當選取R1可以得到合適的充電電流。

　　控制部分采用單向晶閘管VS。當電池充足時，電池兩端的電壓上升至一固定值（單只1.4~1.55V），導致晶閘管VS導通使VD6發光，且VT2隨之飽和導通導致VT1五偏置電流而截止。這是電池的充電電流只剩下流過VD5的三端穩壓塊的靜態電流，月8mA左右，因而電池不會被過充。

　　調試：用充足的鎘鎳電池代替代充電池，仔細調節RP使VD6剛好點亮，測充電電流為8mA即可。
