　 ? 過流保護電路工作原理

? ? ? ? ?當電路處于正常狀態時，通過過流保護用PTC熱敏電阻的電流小于額定電流，過流保護用PTC熱敏電阻處于常態，阻值很小，不會影響被保護電路的正常工作。當電路出現故障，電流大大超過額定電流時，過流保護用PTC熱敏電阻陡然發熱，呈高阻態，使電路處于相對“斷開”狀態，從而保護電路不受破壞。當故障排除后，過流保護用PTC熱敏電阻亦自動回復至低阻態，電路恢復正常工作。

? ? ? 過流保護電路在電動機上的應用

　　當電動機啟動時，按一下帶鎖扣式按鈕SBi，啟動結束（電動機轉速穩定后），再按一下SBi，這時保護電路投入工作。對于啟動時間短（如數秒）的電動機，SBi也可采用普通按鈕，只要在啟動過程中一直按著SBi即可。

　　電動機正常運行時，電流互感器TAi~TA3次級感應電勢較小，也不足以觸發晶閘管V。如下圖所示。

　 開關電源中幾種過流保護方式的比較　

? ? ? 電源作為一切電子產品的供電設備，除了性能要滿足供電產品的要求外，其自身的保護措施也非常重要，如過壓、過流、過熱保護等。一旦電子產品出現故障時，如電子產品輸入側短路或輸出側開路時，則電源必須關閉其輸出電壓，才能保護功率 ? ? ? ? MOSFET和輸出側設備等不被燒毀，否則可能引起電子產品的進一步損壞，甚至引起操作人員的觸電及火災等現象，因此，開關電源的過流保護功能一定要完善。　
? ? ?1 開關電源中常用的過流保護方式　　

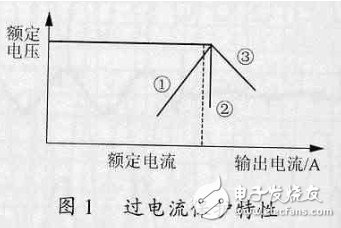

? ? ?過電流保護有多種形式，如圖1所示，可分為額定電流下垂型，即字型；恒流型；恒功率型，多數為電流下垂型。過電流的設定值通常為額定電流的110％～130％。一般為自動恢復型。

?

? ? ? ?圖1中①表示電流下垂型，②表示恒流型，③表示恒功率型。　
　 ? 1.1 用于變壓器初級直接驅動電路中的限流電路　　

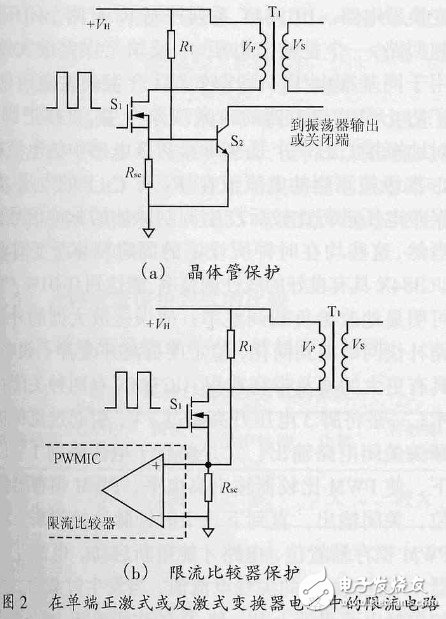

? ? ? ?在變壓器初級直接驅動的電路（如單端正激式變換器或反激式變換器）的設計中，實現限流是比較容易的。圖2是在這樣的電路中實現限流的兩種方法。　　
? ? ? ?圖2電路可用于單端正激式變換器和反激式變換器。圖2（a）與圖2（b）中在MOSFET的源極均串入一個限流電阻Rsc，在圖2（a）中，Rsc提供一個電壓降驅動晶體管S2導通，在圖2（b）中跨接在Rsc上的限流電壓比較器，當產生過流時，可以把驅動電流脈沖短路，起到保護作用。

圖2（a）與圖2（b）相比，圖2（b）保護電路反應速度更快及準確。首先，它把比較放大器的限流驅動的門檻電壓預置在一個比晶體管的門檻電壓Vbe更精確的范圍內；第二，它把所預置的門檻電壓取得足夠小，其典型值只有100mV～200mV，因此，可以把限流取樣電阻Rsc的值取得較小，這樣就減小了功耗，提高了電源的效率。當AC輸入電壓在90～264V范圍內變化，且輸出同等功率時，則變壓器初級的尖峰電流相差很大，導致高、低端過流保護點嚴重漂移，不利于過流點的一致性。在電路中增加一個取自＋VH的上拉電阻R1，其目的是使S2的基極或限流比較器的同相端有一個預值，以達到高低端的過流保護點盡量一致。
