電池供電系統監控電路

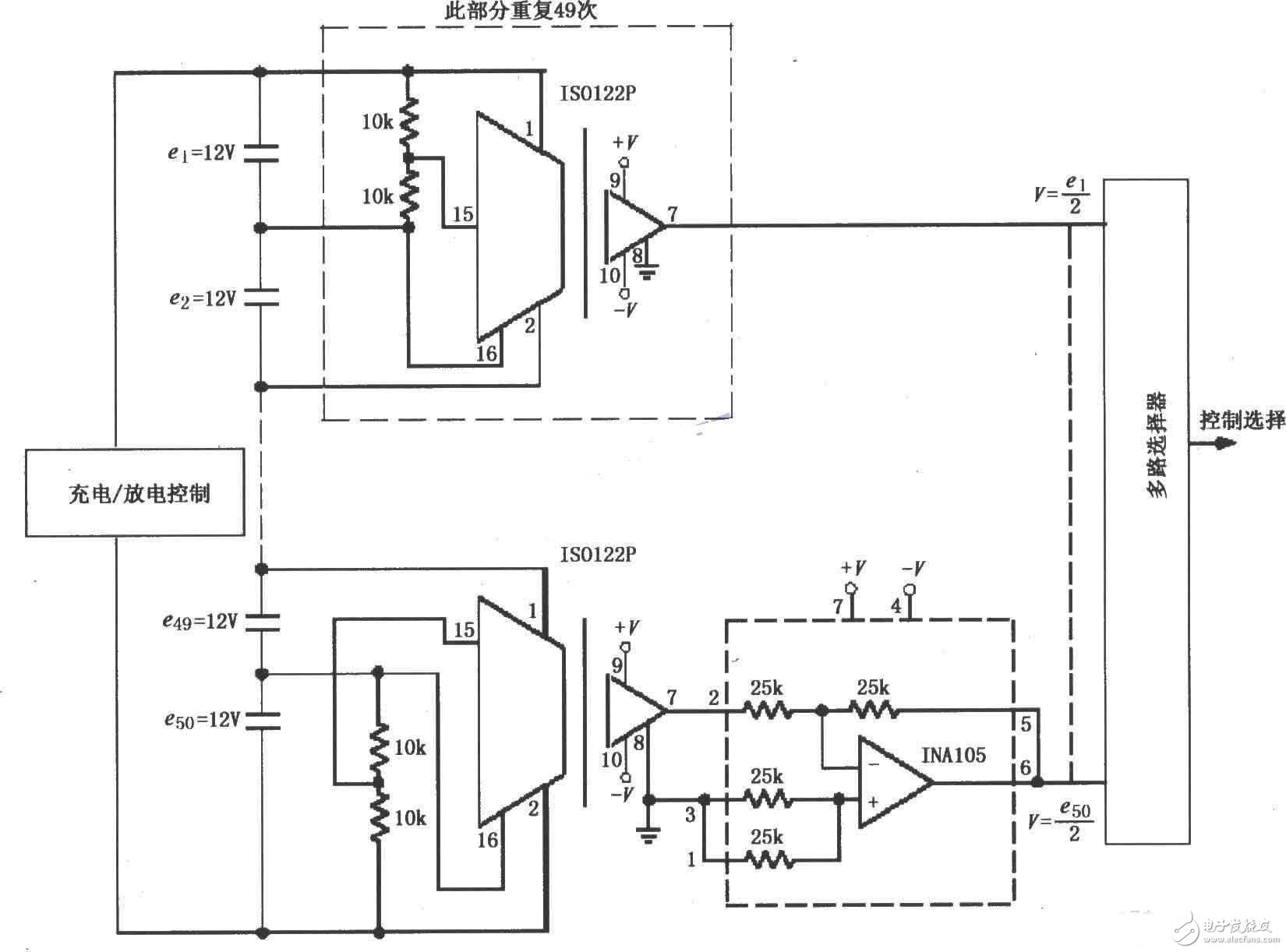

　　如圖所示為由ISO122P／124與儀表放大器INA105、多路選擇器構成的600V電池系統的電池監控電路。電路對50個12V串聯電池（即總電壓 600V）的充放電進行檢測，以防止過充電或過放電。ISO122P／124的輸入電壓為單個12V電池兩端端電壓經兩個10kΩ分壓得到e／2電壓，經過隔離放大后送到INA105。INA105接成增益為1的反相放大器，輸出e／2到多路選擇器，由多路選擇器控制選擇輸出。

?

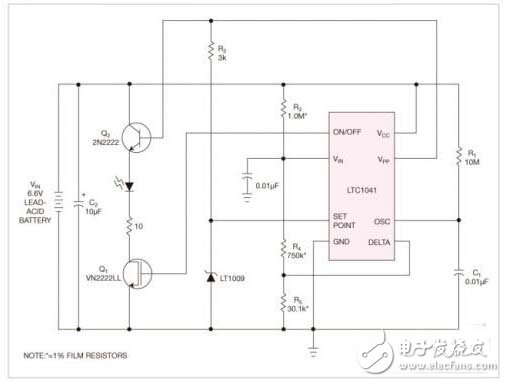

　　很多電池供電系統都需要一個可視指示器，用于指示何時需要更換電池。一般用LED做這種指示燈，但它們至少要消耗 10mA的電流。這個不小的電流會加速電池的放電，縮短電池的可用壽命。下圖使用了一種采樣數據技術降低了監控電路的平均功耗。該電路的待機電流為 5μA，在指示低電壓時耗電為30μA。

　　圖示，這個監控電路不會連續消耗電池電能，而是通過采樣輸入，實現5μA的待機功耗，以及30μA的低電壓指示功耗。

　　在控制器有效的80μs導通時間內，控制器的VPP輸出切換為VCC，而在關斷期間則切換為高阻。一個快速安定基準設定了觸發點。R2必須足夠小，以為 LT1009提供所需最小電流。R3、R4和R5對電池電壓做分壓，并送入一個比較器的輸入端。電阻提供了5.5V的下觸發點和5.95V的上觸發點。內部比較器有低電流偏置點，從而能夠為分壓器使用大阻值電阻。R5設定了比較器的遲滯。比較器驅動一個內部RS觸發器，當 VINSETPOINT+DELTA時，觸發器復位（ON/OFF=ground）。

　　鋰離子電池監控器

　　鋰離子電池監控器除了有保護電路外（可保護電池在充電、放電過程免于過充電、過放電和過熱），并且能輸出電池剩余能量信號（用LCD顯示器可形象地顯示出電池剩余能量），使用者能隨時了解電池的剩余能量狀態，以便及時充電或更換電池。它主要用于有μC或μP的便攜式電子產品中，如手機、攝像機、照相機、醫療儀器或音、視頻裝置等。

　　這里以DS2760為例說明該器件的特點、內部結構及應用電路。該器件有溫度傳感器，能檢測雙向電流的電流檢測器及電池電壓檢測器，并有12位ADC將模擬量轉模成數字量；有多種存儲器，能實現電池剩余能量的計算。它是將數據采集、信息計算與存儲及安全保護于一身。另外，它具有外圍元件少、電路簡單、器件封裝尺寸小（3.25mm×2.75mm管芯式BGA封裝）的特點。

　　DS2760的內部有25mΩ檢測電阻，能檢測雙向（充電及放電）電流（但自身阻值極小，損耗極小）；電流分辨率為0.625mA，動態范圍為 1.8A，并有電流累加計算；電壓測量分辨率為48mV；溫度測量分辨率可達0.125℃；由ADC轉換的數字量存儲在相應的存儲器內，通過單線接口與主系統連接，可對鋰離子電池組成的電源進行管理及控制，即實現與內部存儲器進行讀/寫訪問及控制。該器件功耗低，工作狀態時最大電流80μA，節能狀態（睡眠模式）時小于2μA。

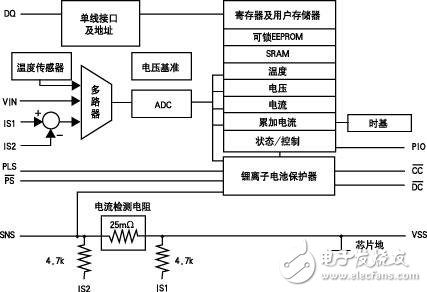

　　DS2760的功能結構框圖如圖5所示。它由溫度傳感器、25mΩ檢測電阻、多路器、基準電壓、ADC、多種存儲器、電流累加器及時基、狀態/控制電路、與主系統單線接口及地址、鋰離子保護器等組成。

　　DS2760有EEPOM、可鎖EEPROM及SRAM三種形式的存儲器，EEPROM保護電池的重要數據，可鎖EEPROM用作ROM，SRAM供暫豐數據的存儲。

　　應用電路并不復雜，電路如圖6所示。兩個P溝道功率MOSFET分別控制充電及放電，BAT+、BAT-之間接入鋰離子電池，PACK+、PACK-為電池組的正負端，DATA端與系統接口。該電路適用于單節鋰電池，若采用貼片式元器件占空間很小，可做在電池中。

　　鋰離子電池保護器

　　這里以AIC1811單節鋰離子電池保護器為例來說明保護器的電路及工作原理。該器件主要特點：終止充電電壓有4.35V、4.30V及 4.25V（分別由型號后綴A、B、C表示），充電電壓精度可達±30mV（±0.7％）；耗電省，在3.5V工作電壓時工作電流典型值7μA，到達終止放電后耗電僅 0.2μA；有過充、過放、過流保護，并有延時以免瞬態干擾；過放電電壓2.4V，精度±3.5％；小尺寸5管腳SOT-25封裝；工作溫度范圍-20～ +80℃。

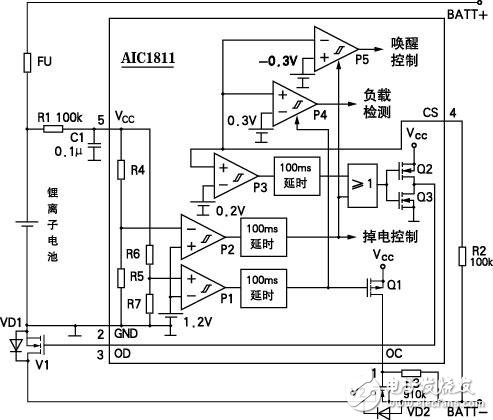

　　AIC1811組成的單節鋰離子電池保護電路如圖1所示，其內部結構簡化圖及外部元器件圖如圖2所示。V1為控制放電的 MOSFET，V2為控制充電的MOSFET，R1、C1用來消除充電器輸入電壓的紋波及干擾電壓，R2為防止充電器電源接反時保護CS端的電阻，R3為 V2的偏置電阻，FU為保險絲，BATT+及BATT-為電池組的正極和負極（此保護器電路置于電池中）。

　　在正常充、放電時，V1、 V2都導通。充電電流從BATT+流入，經保險絲向電池充電，經V1、V2后由BATT-流出。正常放電時，電流由BATT+經負載RL（圖中未畫出）后，經BATT-及V2、V1流向電池負極，其電流方向與充電電流方向相反。由于V1、V2的導通電阻RDS（ON）極小，因此損耗較小。

　　幾種保護的工作狀態如下（參看下圖）：

　　編輯點評：本文介紹了電池監控電路和鋰離子保護電路的詳解，該電路方案性能優良，擴展性強，可以廣泛應用于各類電子設備，完成對電池的全面監控和管理。
