鋰離子電池保護電路圖

鋰離子電池保護電路圖

鋰離子電池保護電路包括過度充電保護、過電流/短路保護和過放電保護等，該電路就是要確保這樣

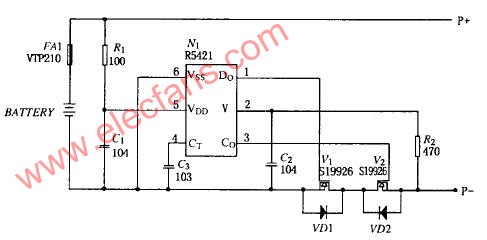

的過度充電及放電狀態時的安全，并防止特性劣化。它主要由集成保護電路Ic、貼片電阻、貼片電容、場效應管(MOSFET)、有的還有熱敏電阻(NTC)、識別電阻、保險絲(FUSE)等構成。其電路圖如圖1所示：

其中集成保護電路Ic用來檢測保護電路當前的電壓、電流、時間等參數以此來控制場效應管的開
關狀態；場效應管(MOSFET)則根據保護IC來控制回路中是否有需開或關；貼片電阻用作限流；貼片電容作用為濾波、調節延遲時間；熱敏電阻用來檢測電池塊內的環境溫度；保險絲防止流過電池的電流過大，切斷電流回路。
