在電子產品設計過 程中，電源通常是必不可少的部分，很多設備（尤其是使用電池的設備）的電源都是以DC-DC為主的。這些電源一般有三種拓?fù)浣Y(jié)構，即人們熟知的buck、 boost和buck-boost（也叫inverting），分別用于降壓、升壓和反向。但是，也有一些時候，我們需要的輸出電壓和輸入電壓相近或就在 輸入電壓范圍內，這時候，單獨使用上述這三種結構都無法滿足要求。對此，有的人使用先降后升或先升后降的方法，但這會大大降低效率；還有一些公司開發出了 自動切換升壓降壓模式的芯片，但這樣成本很高。有沒有一種既高效又便宜的方法達到我們的目的呢？當然有，這就是SEPIC拓?fù)浣Y(jié)構。

　　SEPIC電路的基本結構如下圖所示：

　　該電路需要使用2個電感。開關管導通時，為L1和L2（通過C1）充電，負載由輸出電容C2供電；當開關管截止時，L1的電流通過C1和二極管輸出到輸出電 容C2中，L2的電流通過二極管也輸出到C2中；通過改變開關管的導通時間，可以改變輸出電壓。該電路的輸出電壓可以大于、小于或等于輸入電壓，而且在不 需要使用該電源的時候，中間的電容C1還可以起到隔離作用。

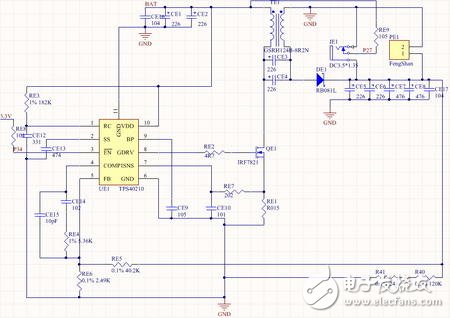

　　下面給出一個自己用過的電路圖：

　　這個電路將三串鋰電池的輸入電壓（9-12.6V）穩定在12V，使用的是TI的TPS40210芯片，該芯片不僅可以用于BOOST電路，也可以用于 SEPIC電路。這里使用的電感是一個共模電感，由于SEPIC電路中2電感的電壓、電流是完全一致的，所以可以使用一個共模電感代替2個電感，這樣不僅 可以降低成本，而且由于互感作用，只需要一半的電感量就夠了。

　　SEPIC 電路還有很多用法，在這里就不多敘述，總之，該結構是一個有諸多優點的結構，只是研究的人比較少，資料比較少，更過妙用還需要大家共同努力開發。不過，該 電路也有一個致命的缺點。
　　編輯點評：由于要靠中間的電容做儲能元件，因此電路的功率不能做大，而且電路的性能跟中間的電容有巨大的關系。所以，在實際使用過程中，要 盡量選擇低ESR、額定電流大的電容。
