穩壓電源有兩類，分別是線性穩壓電源和開關穩壓電源。線性穩壓電源是比較早使用的一類直流穩壓電源，主要的特點是：輸出電壓比輸入電壓低；反應速度快，輸出紋波較小；工作產生的噪聲低；效率較低發熱量大，間接地給系統增加熱噪聲。本文將介紹三種線性穩壓電路設計，供讀者參考！

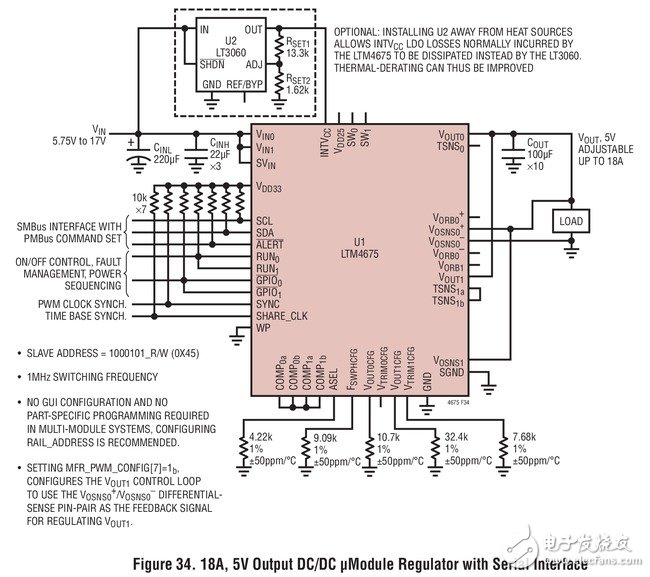

　　LTM4675 具串行接口 / PMBus 的 18A、5V 輸出 DC/DC μModule 穩壓器

　　LTM4675 是一款雙通道 9A 或單通道 18A 降壓型 μModule （微型模塊） DC/DC 穩壓器，其具有 70ms 的接通時間。該器件擁有通過 PMBus （一種基于 I2C 的開放標準數字接口協議） 實現的遠程可配置性及電源管理參數的遙測監控功能。LTM4675 包括快速模擬控制環路、高精度混合信號電路、EEPROM、功率 MOSFET、電感器和支持組件。

　　LT3088 寬安全工作區電源線性穩壓器，1.5Vout @ 800mA

　　LT3088 是一款 800mA 低壓差線性穩壓器，其專為嚴苛的工業應用而設計。該 IC 的一個主要特點是具有擴展的安全工作區 （SOA）。LT3088 可通過并聯來提供較高的輸出電流或散熱量。該器件可承受反向輸入和反向輸出至輸入電壓，并沒有反向電流。

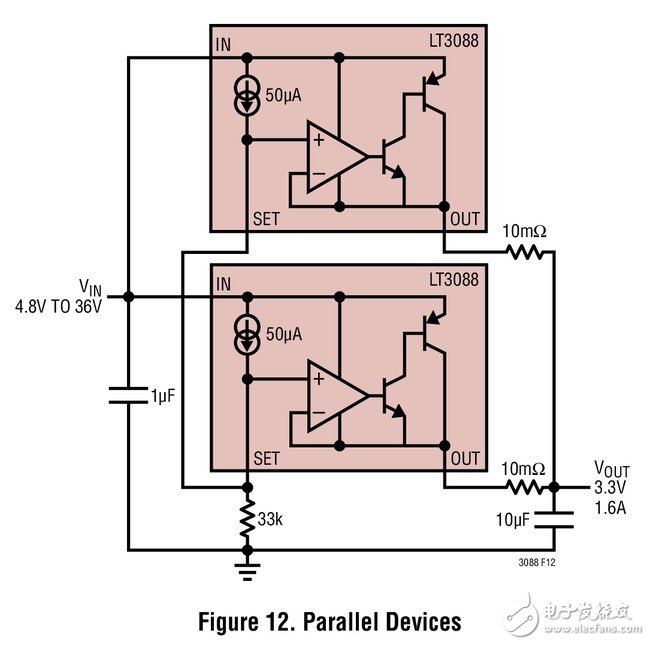

　　LT3088 3.3Vout @ 1.6A 線性穩壓器

　　LT3088 是一款 800mA 低壓差線性穩壓器，其專為嚴苛的工業應用而設計。該 IC 的一個主要特點是具有擴展的安全工作區 （SOA）。LT3088 可通過并聯來提供較高的輸出電流或散熱量。該器件可承受反向輸入和反向輸出至輸入電壓，并沒有反向電流。

　　編輯點評：一般來說，線性穩壓電源由調整管、參考電壓、取樣電路、誤差放大電路等幾個基本部分組成，另外還可能包括一些例如保護電路，啟動電路等部分。線性穩壓直流電源穩壓精度高、紋波干擾小、穩定可靠、使用方便、輸出電壓可在規定的范圍內任意設定等特點。
