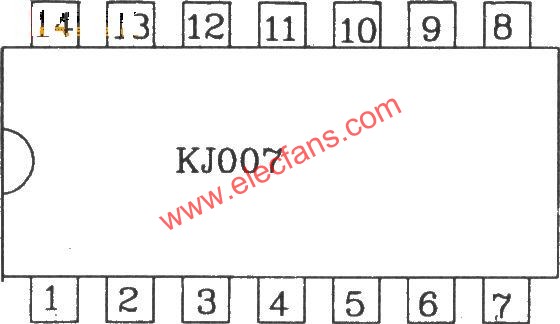

可控硅過零觸發器KJ007能使雙向可控硅的開關過程在電源電壓為零或電流為零的瞬間進行觸發。這樣,負載的瞬態浪涌電流和射頻干擾最小,可控硅的使用壽命也可以提高。該電路可用于恒溫箱的溫度控制、單相或三相電機和電器的無觸點開關,交流無觸點開關,交流燈光閃耀器等設備中作零觸發用。電路內部有自生直流穩壓電源,可以直接接交流電網電壓使用。該電路具有零電壓觸發、零電流觸發、輸出電流大等特點。電參數如下:電源電壓:a.外接直流電壓+(12~16)V。b.自生直流電源電壓:+(12~l4)V。電源電流:≤l2mA。零檢測輸入端最大峰值電流:8mA。輸出脈沖:a.脈沖幅度:>13V。b.最大輸出能力:50mA(脈沖寬度400μs以內),可擴展。C.輸出反壓:BVceo≥18V(測試條件:Ie≤l00μA)。輸入控制電壓靈敏度:l00mV、300mV、500mV。零電流檢測輸出幅度:≥8V。使用環境溫度為四級:C:0~70℃R:-55~85℃E:-40~85℃M:-55~125℃KJ007采用雙列直插l4腳封裝,如圖所示:

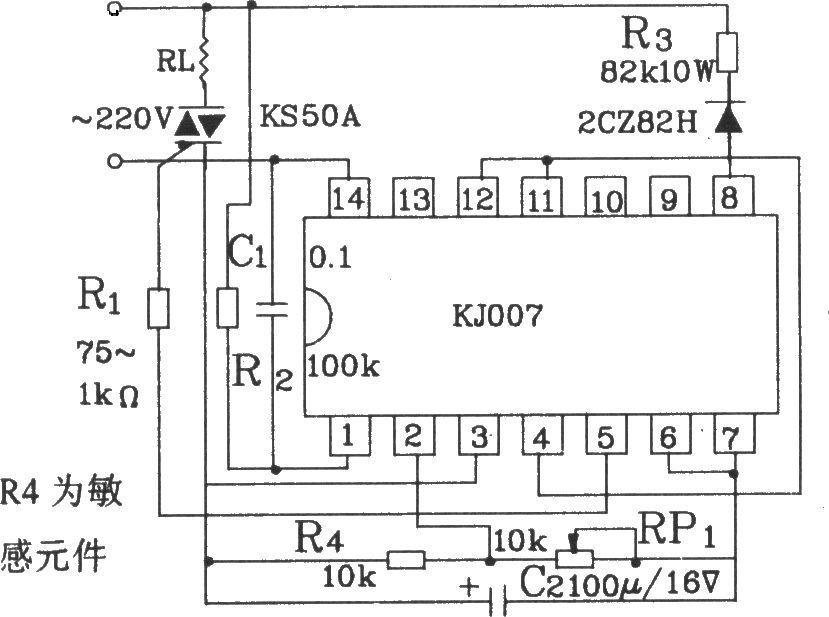

過零觸發器KJ007觸發電路圖
