具有多種電平輸出的DCDC轉換器

nju7660是newjapan radio公司生產的一個帶rc振蕩器的電平轉換器（dc－dc）,它具有電平移動和倍壓功能。其典型應用電路最多只需外接兩個電容、兩個電阻和一個二極管即可。它采用cmos結構,功耗非常低。幾片nju7660串聯可實現n倍、2n倍、（2n－1）倍等電平轉換。nju7660的內部結構和引腳排列如圖1所示。

nju7660的主要特點如下：
●可進行電平反向轉換;
●可進行倍壓轉換;
●采用cmos結構及dip／dmp封裝;
●電壓轉換效率高達99．9％（無負載時）;
●用級連的方法可實現2n倍的電壓輸出;
●工作電壓在3．5～10．5v之間;
●兩種封裝形式的功耗分別為500mw（dip）和300mw（dmp）;
●輸出電阻為55ω;
●振蕩頻率為5khz。

2 應用舉例

2．1負電壓輸出電路

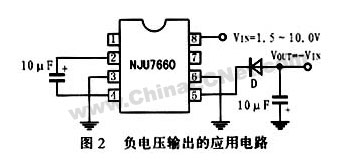

具有負電壓輸出的應用電路如圖2所示。在圖中,當vin小于6v時,第6腳應接地;當vin大于等于6v時,第6腳應開路。當vin小于6．5v時,無需接圖2中的二極管d;當vin大于6．5v時,則需接圖2中的二極管d,以保護nuj7660的內部電路。

2．2倍壓輸出電路

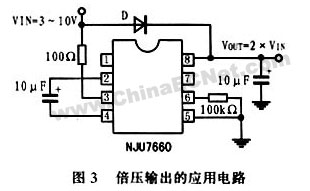

具有倍壓輸出的nju7660的應用電路如圖3所示。采用該電路可在nju7660的8腳得到2倍于輸入電壓的輸出電平。其輸入電壓應在3～10v之間。

2．3 n倍負電壓輸出電路

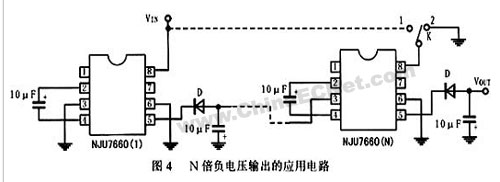

將多個nju7660采用級連的方法可實現n倍負電壓輸出。圖4是n倍負電壓輸出的應用電路。

在圖4中,當vin小于3．5v時,第6腳應接地;當vin大于等于3．5v時,第6腳應開路。當vin小于6．5v時,無需接圖4中的二極管d;當vin大于等于6．5v時,則應將的二極管d按圖接上,以保護nuj7660的內部電路。當開關k置于“1”時,輸出電壓vout＝－（2n－1）vin,當開關k置于“2”時,輸出電壓vout為－nvin。

用級連的方法實現2n倍正電壓輸出的應用電路如圖5所示。

在圖5電路中,當開關k置于“1”時,輸出電壓vout＝（2n－1）vin,當開關k置于“2”時,輸出電壓vout＝2nvin。
