RT9911應用電路 (6通道DCDC轉換器)

RT9911應用電路 (6通道DCDC轉換器)

Typical Applications Circuit

RT9911,pdf datasheet (6 Channel DC/DC Converters)

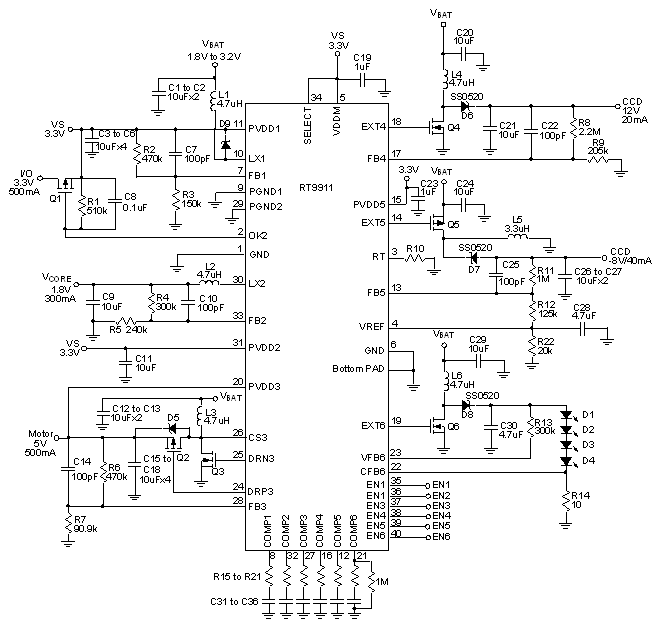

Figure 1. Application Circuit for 2-Cells Battery Supply

Note :
? Bottom pad is GND pad, can be short to pin 6 (GND).
? Please remove Q2 when use Async Boost and remove D5 when use Sync Boost.

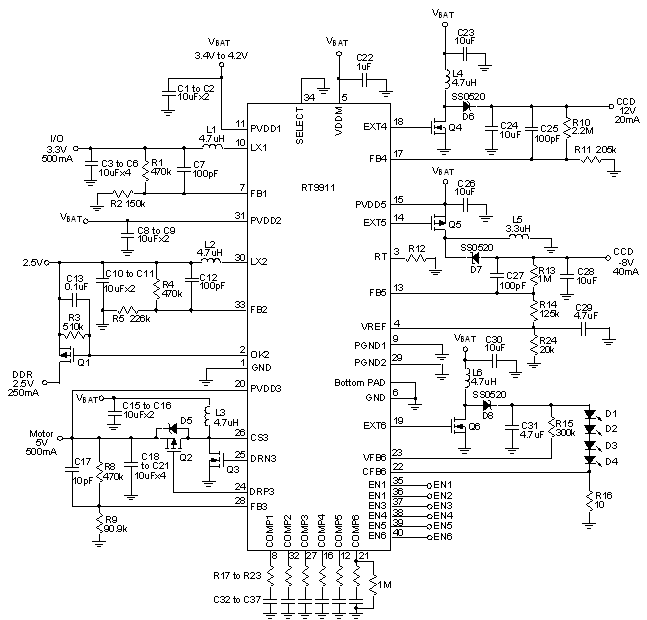

Figure 2. Application Circuit for Li-ion Battery Supply
