通過外部控制的猝發方式工作電路

通過外部控制的猝發方式工作電路

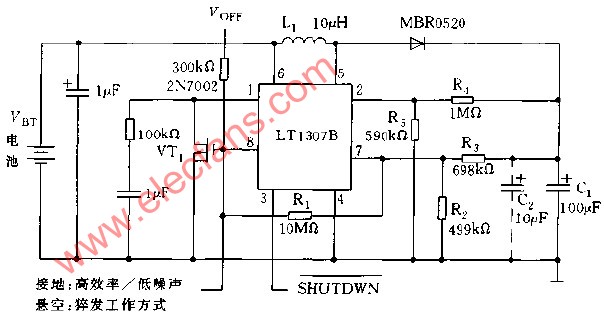

圖中是通過外部控制的猝發方式工作電路，該電路不需要根據負載的變化通過外加控制電容來控制猝發工作方式還是恒頻工作方式，若VT1，柵極通過外加開路信號接地，變換器則工作于連續開關模式，輸出3.3V的低噪聲電壓，當負載電流低于1MA時，變換效率非常低。
