引言

　　開關電源具有效率高、體積小、重量輕等顯著特點，因此近年來獲得了迅速的發展。目前，開關電源的控制方式一般采用脈寬調制方式，而控制電路的性能是適應電源整機性能要求的關鍵。

　　一個電源在工作過程中，當輸入、輸出條件變化時，電源應具有自我調節的能力，這就要求電源的主電路具有穩定輸出電壓和輸出電流的功能。控制電路應能對主電路的輸出電壓和輸出電流進行檢測，然后將檢測值同設定參考值相比較得出誤差值，利用該誤差值進行一定計算和處理后去控制主電路，使輸出值不斷接近設定值，從而達到穩定輸出的目地。

　　1、設計方案及原理

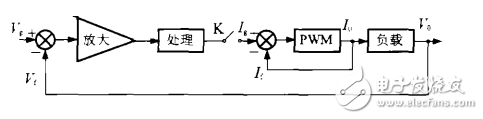

　　本控制系統采用了雙閉環調節控制方式，框圖如圖1所示。

　　從圖1中可以看出，內環是恒流控制，外環是恒壓控制。兩個控制環之間加一個電子控制開關Ｋ，當需要恒流時，打到恒流擋；當需要恒壓時，打到恒壓擋。

　　調節過程如下：

　　可見，恒壓是通過改變恒流來實現的，電壓信號經放大處理，轉換成電流給定信號，由恒流系統來處理。之所以采用雙閉環調節系統，是為了滿足一機多功能的需要。在一些生產過程中，例如電鍍工藝通常要求電源具有恒流調節能力，而陽極氧化工藝，則要求電源具有恒壓調節能力。在所做的大量試驗中發現，采用2個單閉環（恒流和恒壓）不如采用一個雙閉環系統穩定，性能好；在如圖1所示的系統框圖中可以看出，2個閉環共用同一個PWM處理，使系統簡單、安全可靠。這是本控制電路的設計特點。

　　2、系統的實現

　　在圖1系統框圖中可以看出，核心部件是脈寬調制器，它負責把模擬信號轉換成與之相對應的脈寬信號。本系統中，脈寬調制器、放大器及誤差比較器共用一塊集成片TL494。

　　2.1TL494簡介

　　TL494是一種頻率可以任意設定的脈寬調制控制器，它含有振蕩頻率由外接元件RT，ＣR（6腳、5腳）確定的鋸齒波振蕩器，其振蕩頻率為式中：

　　式中：RT為5~100k歐;GT為0。001~0。1uf。

　　輸出脈沖的寬度調制是由電容ＣT兩端的正向鋸齒波和另外2個控制信號進行比較后得到的。只有當鋸齒波電壓小于3，4兩腳輸入的控制信號時，觸發器輸出的時鐘才處于低電平。因此，隨著控制信號幅值增加，輸出脈沖的寬度將減小。在死區時間，控制比較器Ｃ的輸入端有0．12V的失調電壓，限制了輸出最小死區時間（約占一個周期的4％）。

　　TL494內部有2個誤差放大器EA1；，EA2（腳1，2，15，16）和一個反饋輸入端（腳3），在使用時將反饋信號接入這些腳，通過調節每個脈沖的占空比來穩定輸出以及進行各種保護。
