開關電源主回路將輸入的15VAC電壓整流濾波所得的直流電壓通過升壓斬波電路，變換為25～30VDC輸出。主控制器為PIC16F877A單片機。整個系統由整流濾波電路、DC-DC變換器、控制電路、按鍵顯示等模塊組成。主控制器和TL494以閉環形式控制DC-DC變換電路，實現輸出電壓穩定可調。該電源還具有過流保護、自恢復、軟啟動和短路報警功能。

　　1系統設計

　　1.1DC-DC變換器電路拓撲結構

　　將降壓后的交流電壓進行升壓變換，這里選擇了升壓斬波電路，其電路原理圖如圖1所示。此拓撲結構電路結構簡單，僅由開關管、二極管、電感、電解電容等元件組成，只要控制合適的占空比，就能夠以較高的效率進行升壓，而且此電路穩壓性能優、轉換效率高。因此，選擇升壓軌波電路作為DC-DC變換的主拓撲結構。

　　1.2系統實現方案及結構框圖

　　系統設計框圖如圖2所示。設計中以升壓斬波電路為主回路，該電路實現將整流濾波后的輸入電壓變?yōu)?5V～30V的輸出電壓。整個系統以單片機PIC16F73和PWM調制芯片TL494構成控制系統。TL494產生的脈沖信號控制DC-DC變換器，同時還通過外圍電路實現穩壓、過流保護、自恢復、軟啟動和短路報警等功能。單片機與電壓反饋模塊配合，通過控制數字電位器MCP41010的輸出值，實現輸出電壓值的設定和步進的調整，單片機還通過A/D模塊，實現輸出電壓、電流值的數顯。在DC-DC變換電路中，采用了導通電阻非常小的MOSFET作為開關管，快恢復二極管作為續流管，通過以上方法有效的提高了電路的效率。

　　2理論分析與計算

　　2.1PWM脈寬調制電路

　　PWM控制電路主要由集成PWM控制芯片TL494、單片機PIC16F877A和電壓電流反饋電路組成。電路原理圖如圖3所示。單片機通過控制數字電位器MCP41010的輸出值，數字電位器作為D/A轉換器，實現電壓的步進調整，TL494根據電壓反饋的輸入值調整輸出脈沖的寬度，最終實現電壓的穩定輸出。除此之外，TL494的外圍電路還可實現各種保護功能。

　　主干路上輸出的電壓經過圖4所示電路后再經過TTL494內部的誤差放大器1構成反饋回路。其在A點的電壓值為

　　若因某種原因?qū)е螺敵鲭妷哼^高，則電壓反饋端輸入的值增大，使得誤差放大器1同相端電位升高，反饋/PWM端電位上升，TTL494內部三極管Q2導通時間減少，輸出信號占空比減小，結果使輸出電壓減少，最終使輸出電壓保持穩定。

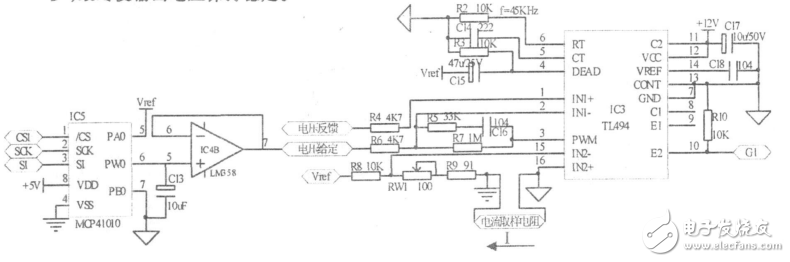

　　圖3PWM脈定調制電路原理圖

　　2.2過流保護與閾值參數計算

　　本設計路具有雙重的過流保護功能，當輸出電流大于1.5A小于2A時，流過采樣電阻R的電流從右至左，如圖3所紅色箭頭所示。R的右端電位為0則左端為為負，當電流I大于1.5A時，TTL494內部的誤差放大器2的反相端電位為負，正向端與反向端通過比較后，誤差放大器2的輸出（即反饋/PWM端）為正，Q2管不導通，則開關管關斷，輸出電壓降低。當輸出電流大于2A時，單片機根據采樣進來的電流信號，通過軟件設計，將主干路上的繼電器J1置為常閉狀態，使主干路斷開，起到保護作用。

　　過流保護電路原理圖如圖3所示，取樣電阻值R=0.05歐，其兩端的電壓為IR，誤差放大2的輸入端電壓U1為：

　　取R8=10K，R9=91歐，Rw1=60歐，帶入計算得I=1.5A。當電流大于1.5A時，R兩端電壓值增大，U1《0，則電路起到保護作用，所以閾值電流為1.5A。

　　2.3軟啟動

　　軟啟動的設計分為兩部分：主干路上設有一個單刀繼電器J1、一個雙刀繼電器J2和一個電阻R1，上電后通過按鍵使單片機輸出信號，J1、J2工作常開狀態，電路通過R1對穩壓電容C3和濾波電容C5充電，充電時間T1設為1S，輸出電壓可從0V升到18V;1S后使J2工作在常閉狀態，R1被短路同時TL494得到工作電壓開始工作。TL494的第5腳接電容C15，TL494上電后C15充電需要一定時間，死區電壓由高逐漸變低，Q2管的導通時間逐漸增大，輸出電壓逐漸升高至30V，充電時間為T2=10K×4.7uF=47ms。

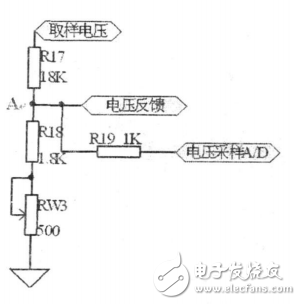

　　圖4電壓取樣電路原理圖

　　2.4升壓斬波電路

　　2.4.1工作原理

　　升壓軌波電路原理圖如圖1所示。當控制器輸出脈沖高電平時，開關管VT導通，電感L儲存能量，在ton時間內電感電流增量為ΔLon=Ui/L*ton。當控制器輸出低電平時，開關管VT截止，電感L向電容C充電并向負載提供能量，在toff時間內電感減少的電流量為ΔLoff=（UO-Ui）toff/L，當電路工作于穩定狀態時，有ΔLoff=ΔIon，可得UO=Ui/（1-a）（a=ton/T為占空比），因為a《=1，所以輸出電壓高于輸入電壓，電路實現升壓，設計中只要調節占空比的大小就可以改變輸出電壓的大小。

　　2.4.2電感參數計算

　　電感電流包括直流平均值及紋波分量兩部分，忽略電路的內部損耗;在臨界狀態下，電感儲存的能量剛好等于釋放的能量，有Ii=Io*Vo/Vi=Io*T/toff，其中Ii是流入電感的平均電流。穩態下電感的電流變化量應為0，故在ton期間與在toff期間，電流的變化量應相等，為ΔI=Viton/L，選擇ΔI=Viton/L=1.4Ii，故電感為L=Viton/1.4Ii，將ton=（Vo-Vi）/fVo及Ii=VoIo/Vi代入上式并化簡得L=Vi*Vi（Vo-Vi）/（1.4fVo*Vo*Io），取VO=25V，V=15V，f=45KHz，Io=1.5A，計算得53.6uH

　　2.5功率器件選擇

　　2.5.1開關管的選擇

　　該開關管選用N溝道功率場效應管IRF3205。IRF3205的UDS=55V，RDS=8.0m歐，I0=110A。MOSFET上承受的最大電壓為Um，考慮輸出電壓10%的波動，電感的反峰尖刺為穩態值的20%，且留有余量，MOSFET承受的最大電壓為20V，流經的最大電流為6A，而且由于其電阻值很小，故其功耗也很小。根據上分析，IRF3205完全可以滿足設計要求。

　　2.5.2續流二極管的選擇

　　續流二極管應采用快恢復二極管，其具有開關特性好、耐壓高、正向電流大等優點。本設計采用的BY299是超快恢復二極管，其耐壓值為800V，正向電流為3.0A，最大恢復時間為100ns，滿足設計要求。

　　2.5.3穩壓電容量的選擇

　　電容的選取利用公式C=（Ipk）max（ton）/V·（V·為紋波值，Ipk為峰值電流，設計中要求紋波值（150Vp-p）計算得最小為450uF，電路實際選取的過程電容值應足夠大，留有足夠的余量才可穩住負載端的電壓以及減小紋波，設計中采用2200uF/50V。

　　2.6按鍵顯示電路

　　按鍵顯示電路采用最小系統板上的3×4矩陣式按鍵和8個數碼管。單片機PIC16F877A共有33個I/O口，RDORD7作為按鍵矩陣電路和數碼管顯示電路的共用I/O口，通過分時復用的方式進行工作。數碼管的顯示由ULN2803來驅動，RB1RB5、RE0RE2為ULN2803的片選信號。

　　3軟件設計

　　3.1軟件實現功能

　　通過編程軟件實現以下功能：輸出電壓可按0.1V的步進值調整;顯示輸出電壓和輸出電流;可以控制主電路的開通與關斷。

　　3.2軟件流程圖

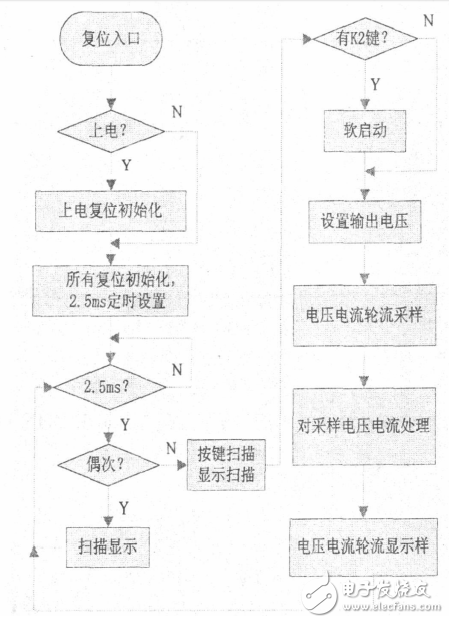

　　軟件流程圖如圖5所示。K2鍵控制主電路的開通與關斷，K4鍵和K0鍵分別為步進的加鍵和減鍵。數碼管0～3分時顯示輸出電壓和輸出電流，指示燈0亮表示當前顯示的是輸出電壓值，指示燈1亮表示當前顯示的是輸出電流值，指示燈5亮表示當前主電路處于關斷狀態，數碼管5～7顯示設定的輸出電壓值。

　　4系統測試

　　4.1輸出電壓步進值

　　測試方法：在額定輸入電壓和空載的條件下，測量電路輸出端的電壓值，并對設定值與實測值進行比較，結果完全符合。

　　4.2電壓調整率

　　測試方法：在滿載的條件下，輸出設定在25.0V，分別測量變壓器的一次側輸入電壓為180V、220V和240V時的輸出電壓，并計算其調整率。測試數據：輸入180ACV，輸出U01=25.0V;輸入：220ACV，輸出U02=25.0V;輸出：240ACV，輸出U03=25.0V。電壓調整率：SU=（U0-U02）/U0=0%（U0為U01、U03中的較大者）

　　4.3負載調整率

　　測試方法：在額定輸入電壓的條件下，分別測量空載、半載和滿載時的輸出電壓，并計算調整率。測試數據：空載輸出電壓U空=25.0V;半載輸出電壓U半=25.0V;滿載輸出電壓U滿=25.0V;

　　4.4紋波值測量

　　測試方法：在額定輸入電壓時，測量滿載情況下的紋波。經測量，紋波的峰峰值為224mV。

　　4.5效率測量

　　測試方法：在額定輸入電壓和滿載的條件下，測量輸入電壓、電流和輸出電壓、電流，并計算整個系統的效率。測量所得數據如表1所示。

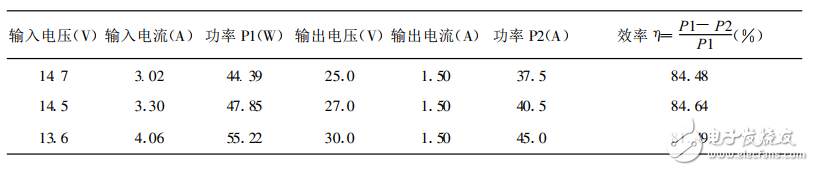

　　表1效率測試

　　5結果分析

　　經測試，本設計可以輸出25～30V的直流電壓，最大輸出電流可達1.5A，電壓調整率和負載調整率均為0%紋波《250mV，效率高于80%，具有步進調整、過流保護功能及短路保護等功能。本設計有較強的工程參考價值。
