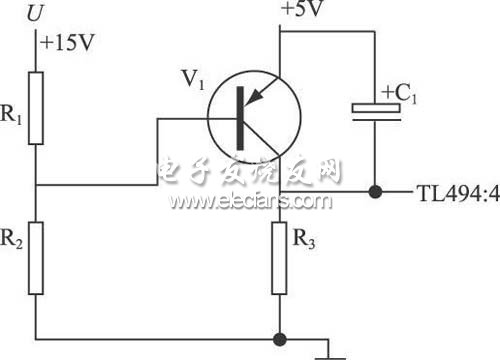

TL494構成的開關電源脈寬調制器原理圖

該開關電源脈寬調制器采用性價比較高的脈寬調制器T L494。TL494 的第四腳為死區控制，它既可以為變換功率管提供安全的死區時間控制，也可以作為驅動芯片的軟啟動控制。開機瞬間，電容器C1上未建立電壓， + 5 V 通過電容C1 送TL494: 4 腳，封鎖脈寬調制器的輸出脈沖。隨著電容C1 兩端電壓逐漸升高， T L494: 4 腳電壓逐漸下降，驅動脈沖寬度逐漸展寬。當輔助電源+ 15 V 出現故障時，三級管V1迅速導通， + 5 V 電壓經三極管V1 送T L494: 4 腳，切斷驅動脈沖，使開關電源停止工作而不致?lián)p壞。
