二、用LM317制作實用小型穩壓電源過程

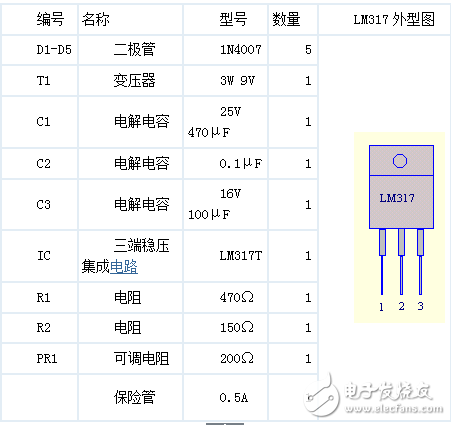

　　1、元件選擇：

　　LM317的輸出電壓可以從1.25V連續調節到37V。其輸出電壓可以由下式算出：

　　輸出電壓=1.25×（1+ADJ端到地的電阻/ADJ端到+Vout端的電阻）。

　　如果你需要其它的電壓值，即可自選改變有關電阻的阻值來得到。值得注意的是，LM317T有一個最小負載電流的問題，即只有負載電流超過某一值時，它才能起到穩壓的作用。這個電流隨器件的生產廠家不同在3-8mA不等。這個可以通過在負載端接一個合適的電阻來解決。

　　2、電路工作原理：

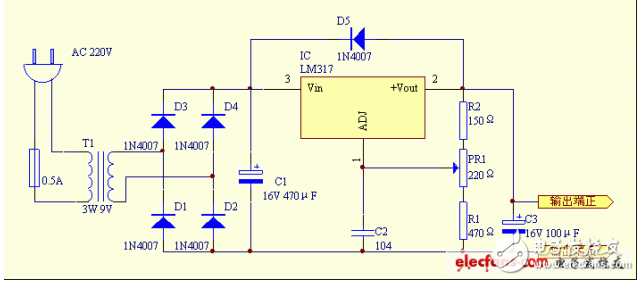

　　220V的交流電從插頭經保險管送到變壓器的初級線圈，并從次級線圈感應出經約9V的交流電壓送到4個二極管。二極管在電路中的符號有短線的一端稱為它的負極（或陰極），有三角前進標志的一端稱為它的正極（或陽極）。的基本作用是只允許電流從它的正極流向它的負極（即只能按三角標示的方向流動），而不允許從負極流向正極。

　　我們知道，交流電的特點是方向和電壓大小一直隨時間變化，用通俗的話說，它的正負極是不固定的。但是對照?qǐng)D１來看，不管從變壓器中出來的兩根線中那根電壓高，電流都能而且只能由D3或D4流入右邊的電路，由D1或D2流回去。

　　這樣，從右邊的電路來看，正極永遠都是D3和D4連接的那一端，負極永遠是D1和D2連接的那一端。這便是二極管整流的原理。二極管把把交流電方向變化的問題解決了，但是它的電壓大小還在變化。而電容器有可以存儲電能的特性，正好可以用來解決這個問題。在電壓較高時向電容器中充電，電壓較低時便由電容器向電路供電。這個過程叫作濾波。圖中的C1便是用來完成這個工作的。

　　經過C1濾波后的比較穩定的直流電送到三端穩壓集成電路LM317T的Vin端（3腳）。LM317T是一種這樣的器件：由Vin端給它提供工作電壓以后，它便可以保持其+Vout端（2腳）比其ADJ端（1腳）的電壓高1.25V。因此，我們只需要用極小的電流來調整ADJ端的電壓，便可在+Vout端得到比較大的電流輸出，并且電壓比ADJ端高出恒定的1.25V。

　　我們還可以通過調整PR1的抽頭位置來改變輸出電壓－反正LM317T會保證接入ADJ端和+Vout端的那部分電阻上的電壓為1.25V！所以，可以想到：當抽頭向上滑動時，輸出電壓將會升高！ 圖中C2的作用是對LM317T 1腳的電壓進行小小的濾波，以提高輸出電壓的質量。圖中D5的作用是當有意外情況使得LM317T的3腳電壓比2腳電壓還低的時候防止從C3上有電流倒灌入LM317T引起其損壞。
