lm317怎么擴流
用一只大功率NPN三極管。
簡單接法：
C極與lm317的輸入腳相接。
B極與lm317的輸出腳相接。
E極就是擴流輸出。三極管應加散熱片。
三端穩壓器LM317的擴流電路
LM317作為輸出電壓可變的集成三端穩壓塊，是一種使用方便、應用廣泛的集成穩壓塊。317系列穩壓塊的型號很多：例如LM317HVH、W317L等。電子愛好者經常用317穩壓塊制作輸出電壓可變的穩壓電源。
當負載電流大于三端可調集成穩壓器標稱電流值時，可用擴流的辦法來解決。

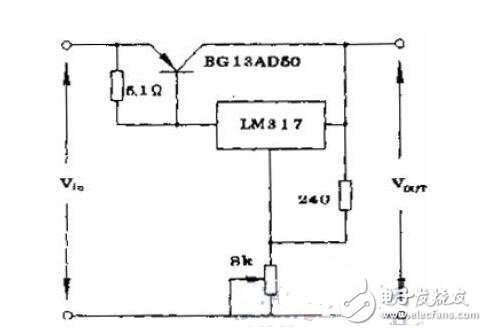

圖1所示的電路是用一只PNP大功率管來擴流，一只3AD53大功率管可將電流擴至6A，一只尚不夠時，可用二只、多只大功率管并聯，如用三只可擴至18A。

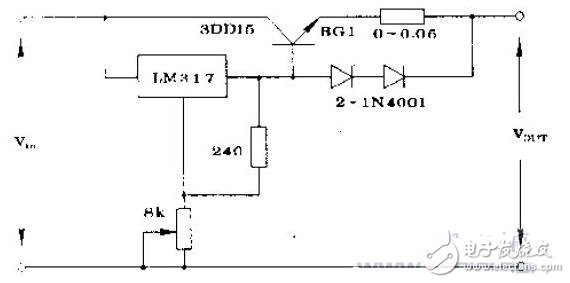

圖2所示的電路，是用NPN型大功率管來擴流的實例。這時一只3DD15可提供負載5A電流、LM317可提供1.5A電流，輸出端約可提供6.5A電流。這時，兩只二極管起隔離作用，兩只或多只大功率管并聯也可將電流擴至更大。

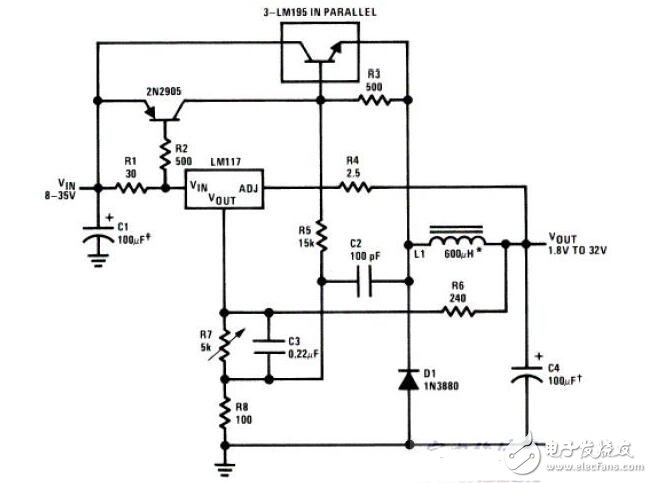

當LM穩壓器標稱電流為0.1A，而負載電流又需很大時，這時擴流的辦法是：可由LM317首先驅動一只功率較小的功率管，再由較小功率的大功率管驅動一只或數只更大功率的管子。
如圖3所示的電路即由LM317首先驅動BGl—3DDl5，再由GBl驅動BG2、BG3——兩只3DDl70管子，這時，穩壓器可輸出20A的電流。
