LM317是應用最為廣泛的電源集成電路之一，它不僅具有固定式三端穩壓電路的最簡單形式，又具備輸出電壓可調的特點。此外，還具有調壓范圍寬、穩壓性能好、噪聲低、紋波抑制比高等優點。lm317是可調節3端正電壓穩壓器，在輸出電壓范圍1.2伏到37）伏（高壓輸入可以考慮LM317HV，60V，或者TL783，125V的）時能夠提供超過1.5安的電流，此穩壓器非常易于使用。

　一、LM317可調穩壓電源（20V/2A）帶限流保護功能

　　該穩壓電源由三端可調穩壓集成電路LM317為核心構成，最大輸出電壓約為20V，最大輸出電流可達2A，設有200mA、300mA、600mA三個限流檔位和一個直通檔位，具有輸出指示和過流限制指示，使用方便，可滿足電子愛好者一般的實驗檢修需要。

　　由于LM317最大輸出電流為1.5A，且當輸入與輸出端壓差過大時功耗較大，故采用Q1大功率三極管來擴展輸出電流。RP為線繞電位器，可精確調整輸出電壓的大小，Q2是為避免RP觸點接觸不良時，導致輸出電壓高于設定電壓而設置，一般情況下Q2截止，一旦RP觸點開路，則Q2通過RP提供的偏置電壓而導通，使調整端電壓下降，從而使輸出電壓變低。

　　R1、R2、R3、Q3及K2組成電流范圍檢測電路，當負載電流在電阻R1或R2或R3上產生的壓降達到0.3V時，Q3導通，使Q4觸發導通，JK吸合，輸出被切斷，LED2熄滅，LED1變亮，指示此時為過流限制狀態。按動K1即可恢復正常輸出狀態，可控硅G極的C6起抗干撓作用，可減少可控硅的誤觸發。LED2除作工作狀態指示外，還是該電源空載時的負載，使輸出電壓在有負載與空載時相差不大。電路中的電壓表可用萬用表代替。

　　該電源的元件型號及數值已在圖中標出，組裝后無須調試即可使用。需注意的是Q1應選大功率三極管并加裝散熱片。整流橋D1應大于3A。LED1和LED2用不同顏色的發光二極管。R1、R2、R3的阻值可根據自己需要確定，轉換開關K2應接觸良好，否則會影響使用。

　　二、基于LM317芯片設計限流型電池充電器電路

　　限流型電池充電器電路

　　lm317是可調節3端正電壓穩壓器，在輸出電壓范圍1.2伏到37伏時能夠提供超過1.5安的電流，此穩壓器非常易于使用。

　　限流電路：串接在整流橋和濾波電容器之間，由限流電阻和短路開關組成的并聯電路稱為限流電路。

　　三、LM317的過流保護電路

　　過流保護電路如下圖所示，RSC=0.7/ISC（ISC為過流保護電流）。

　　四、LM317的充電電路

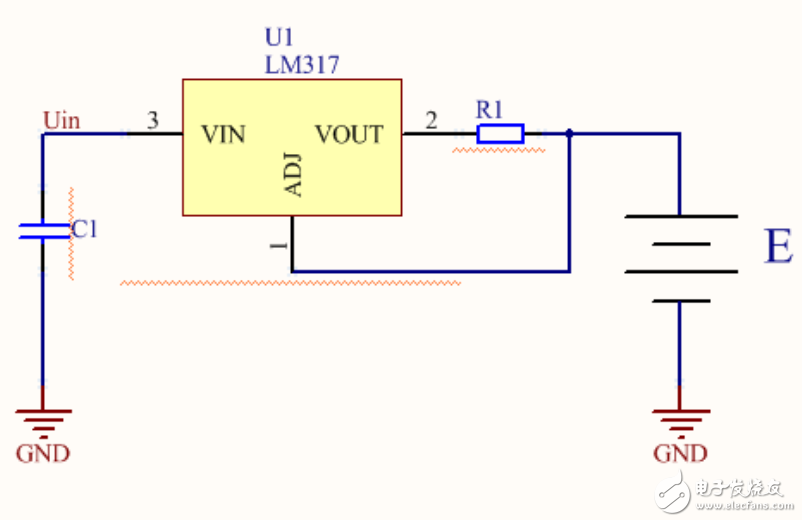

　　恒流充電電路如下圖所示，恒流電流I=1.25/R1;

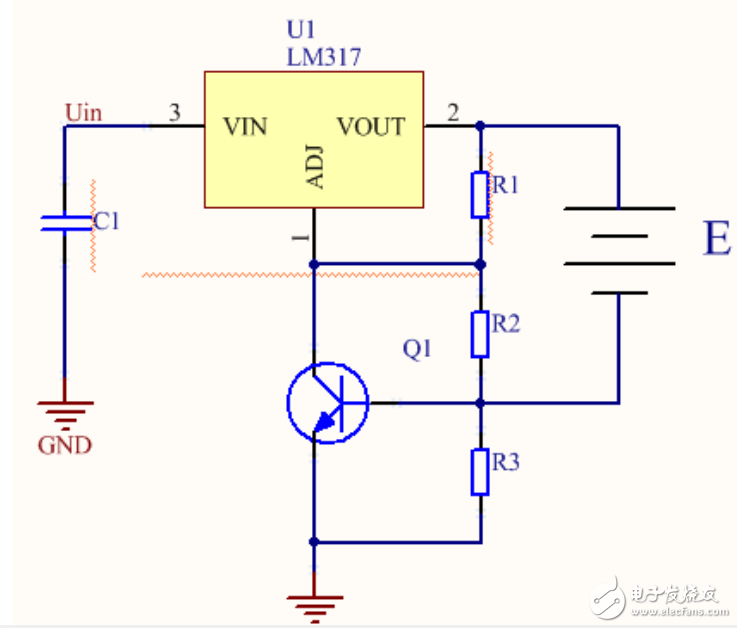

　　限流充電電路如下圖所示，限流值=0.7/R3；

　　五、LM317的最小穩定工作電流

　　LM317穩壓塊都有一個最小穩定工作電流，有的資料稱為最小輸出電流，也有的資料稱為最小泄放電流。最小穩定工作電流的值一般為1.5mA。由于LM317穩壓塊的生產廠家不同、型號不同，其最小穩定工作電流也不相同，但一般不大于5mA。當LM317穩壓塊的輸出電流小于其最小穩定工作電流時，LM317穩壓塊就不能正常工作。當LM317穩壓塊的輸出電流大于其最小穩定工作電流時，LM317穩壓塊就可以輸出穩定的直流電壓。如果用LM317穩壓塊制作穩壓電源時（如圖所示），沒有注意LM317穩壓塊的最小穩定工作電流，那么你制作的穩壓電源可能會出現下述不正常現象：穩壓電源輸出的有載電壓和空載電壓差別較。

六、LM317的基本保護電路

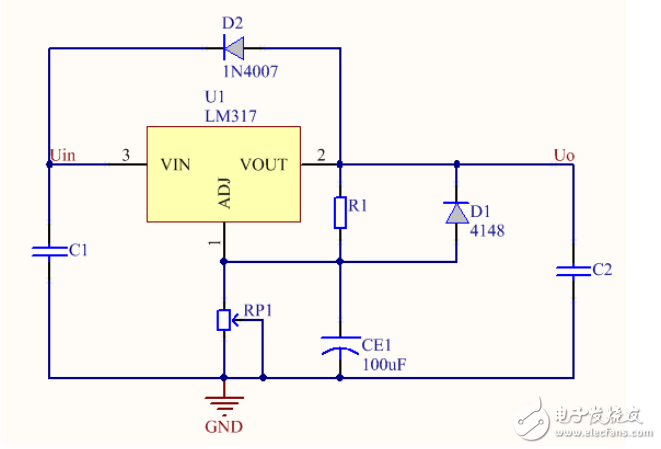

　　電路如下圖所示，D2為輸入端短路保護二極管，CE1為調節端濾波電容，具有穩定輸出的作用，并具有軟啟動電路的作用。D1為輸出端短路保護二極管，當輸出端短路時，CE1通過D1放電，若無D1，則通過LM317放電，容易損壞LM317。C1為輸入濾波電容，C2為輸出濾波電容。實際使用中，輸入和輸出最好由大小電容并聯。
