0V～3V可調穩壓器 - 用LM317制作簡單可調穩壓器

　　講解：

　　經仿真，電路可行。調整R6使圖中Q1的集電極電位為0。

　　R1是按Vin為5-10V設計的。

　　Q1類型要求不高。

　　仿真電路如下（用Multisim9或10）：

　　用LM317制作簡單可調穩壓器

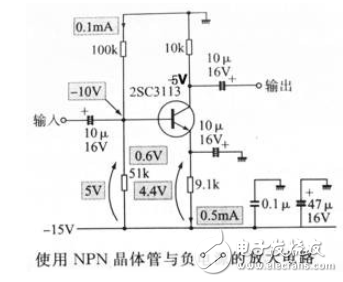

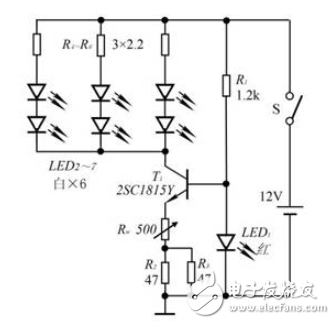

　　以下是二個幫助理解的電路，分別是負電源NPN單管放大電路和恒流發光電路（利用發光二極管正向壓降為定值約2V，減去0.7仍為定值，使Ie恒定，從而Ic恒定，電路中R為1/4W電阻）

　　用LM317制作簡單可調穩壓器

　　該文的創新在用負電源工作的恒流單管放大電路產生了一個“-1.25V”的電壓，抵消LM317的1.25V參考電壓。

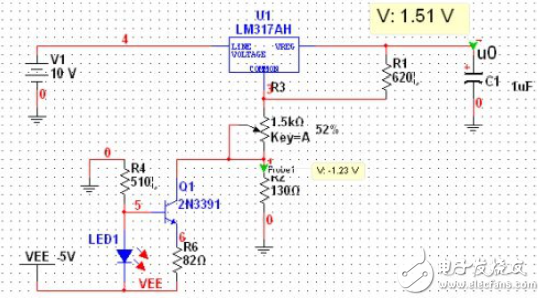

　　仿真電路及結果：

　　用LM317制作簡單可調穩壓器

閱讀全文
