CD4053是低電壓、CMOS模擬IC。這此IC從結構上劃分為：三個單極點/雙接點（SPDT）開關。突出特點是：通電電阻匹配良好、通電電阻均勻性好、低漏電流。

　　該系列CMOS元件可以在雙端供電電壓范圍±2.7V至±8V下工作，或在單端供電電壓范圍+2.7至+16V下工作。每個開關都可以處理直流平穩模擬信號。在25℃時的關斷漏電流為0.1nA，在85℃時為5nA（CD4051/CD4052/CD4053）。

　　所有的數字輸入端均有0.8V到2.4V的邏輯門限制，以保證在使用±5V或單一+5V供電下的TTL/CMOS邏輯兼容性。

　　模擬開關CD4053的簡介及真值表

　　開關在電路中起接通信號或斷開信號的作用。最常見的可控開關是繼電器，當給驅動繼電器的驅動電路加高電平或低電平時，繼電器就吸合或釋放，其觸點接通或斷開電路。CMOS模擬開關是一種可控開關，它不像繼電器那樣可以用在大電流、高電壓場合，而只適于處理幅度不超過其工作電壓、電流較小的模擬或數字信號。

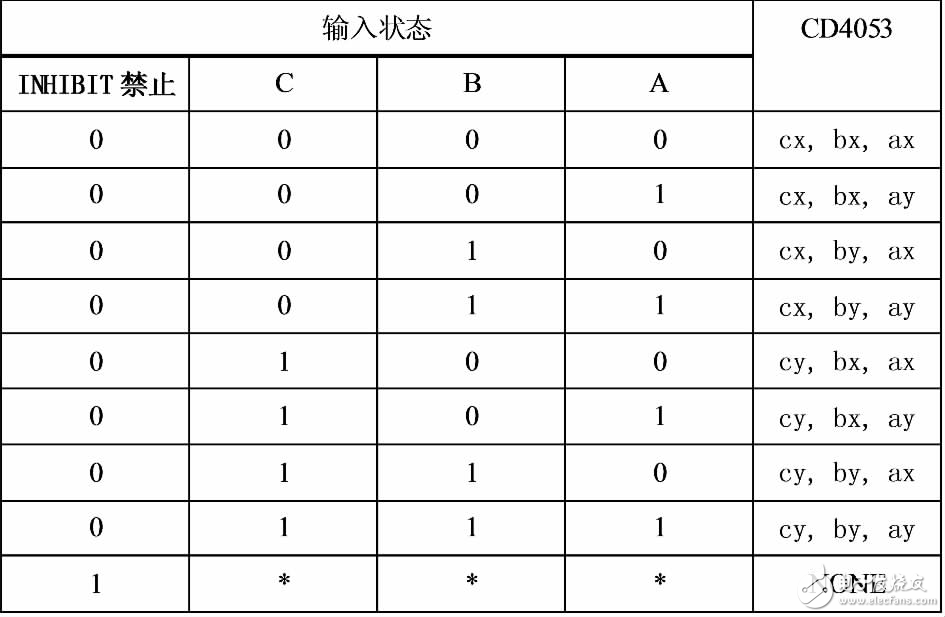

　　CD4053是三通道數字控制模擬開關，有三個獨立的數字控制輸入端A、B、C和INH輸入，具有低導通阻抗和低截止漏電流。幅值為4.5～20V的數字信號可控制峰-峰值至20V的數字信號。例如若VDD==5，VSS=0，VEE=-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號。這些開關電路在VDD-VSS和VDD-VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關。當INH輸入端=“1”時，所有通道截止。控制輸入端為高電平時“0”通道被選，反之“1”通道被選。其真值表如下所示。

　　基于模擬開關CD4053的防抖動電路

　　當機械開關工作時，其開關觸點的閉合和張開，都會產生隨機性的機械抖動，給電路產生不希望的振蕩脈沖和干擾，因此防抖動電路得到普遍應用。如圖下所示，防抖動電路由1只CD4053、3只電阻器（R1～R3）和1只電容器C等構成。

　　CD4053中的3個模擬開關（G1～G3）都是雙向單刀雙擲模擬開關，用單電源電壓VDD供電。模擬開關G3的1端作為輸入端接地，0端也作為輸入端接電源VDD，輸出端Q相對于其控制端Q呈倒相門工作狀態。同樣模擬開關G2的1端作為輸入端經電阻器R2接地，0端也作為輸入端經電阻器R3接電源VDD，輸出端Q相對于其控制端Q也呈倒相門工作狀態。模擬開關G2、G3的輸出端和控制端相互交連，構成了一個S---R雙穩觸發器，觸發信號S和R分別設在模擬開關G2的1輸入端和0輸入端。模擬開關G1的公用端作為輸入信號VI的輸入端；0端作為觸發信號S的輸出端，連到模擬開關G2的1輸入端；1端作為觸發信號R的輸出端，連到模擬開關G2的0輸入端。模擬開關G2的輸出端Q經電阻器R1和電容器C構成的積分器連到模擬開關G1的控制端A。

　　要選擇電阻器R1～R3的參數使R1》》R2=R3》》RON，其中RON是模擬開關G2的導通電阻，約為300Ω；同時還要選擇電容器C，使時間常數RIC足夠大于輸入信號VI邊沿振蕩的時間。

　　在加電的瞬間，輸入信號VI=0，由于電容器C上的電壓不能突變，故使模擬開關G1控制端A的電壓VA=0，因此，模擬開關G1的0輸出端S導通在輸入端VI=0電位上，1輸出端R經電阻器R3接電壓VDD。此時SR=01，QQ=QQ，即S---R雙穩觸發器處于QQ=01或QQ=10的隨機狀態。假如S---R雙穩觸發器處于QQ=01的初始狀態，則模擬開關G1的狀態不再變化，模擬開關G2的狀態也不再變化，S—R雙穩觸發器也就停留在QQ=01的初始狀態。假如S---R雙穩觸發器處于QQ=10的初始狀態，則G2開關的輸出電壓VQ=VDD要經過電阻器R1對電容器C開始充電，G1開關的模擬開關型防抖動電路。
