CD4066的引腳功能如圖1 所示。每個封裝內部有4 個獨立的模擬開關,每個模擬開關有輸入、輸出、控制三個端子,其中輸入端和輸出端可互換。當控制端加高電平時,開關導通;當控制端加低電平時開關截止。模擬開關導通時,導通電阻為幾十歐姆;模擬開關截止時,呈現很高的阻抗,可以看成為開路。模擬開關可傳輸數字信號和模擬信號,可傳輸的模擬信號的上限頻率為40MHz。各開關間的串擾很小,典型值為－50dB。

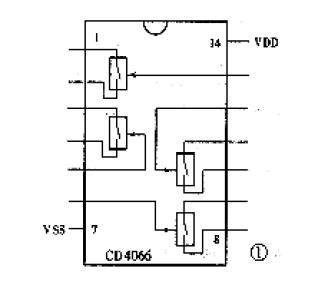

圖 1 CD4066 的引腳功能
四雙向模擬開關CD4066
